GE IC670GBI102

Şartname

Gerilim aralıkları: AC voltaj aralığı 90 ila 135VAC, DC voltaj aralığı ise 105 ila 150VDC arasındadır.

Nominal anma gerilimi: 115VAC, 125VDC.

Güç tüketimi: 115VAC'de tam yükte maksimum 48VA; 125VAC'de tam yükte maksimum 24W.

Dalgalanma akımı: 15-50A tepe noktası; Tam yükte 3 ms maksimum süre, diğer gözlemler 20A tepe noktasını, 3 ms maksimum süreyi gösterir.

Güç çıkışı: 6,5VDC, 10ms tutma süresiyle maksimum 1,4A.

Giriş frekansı: 47 ila 63 Hz.

Çalışma sıcaklığı aralığı: 0-60°C.

Depolama sıcaklığı aralığı: -40 ila 85°C.

Bağıl nem: %5 ila %95, yoğuşmasız.

Terminal direnci: Ana ve yardımcı bara bağlantı noktaları, değerleri 75, 100, 120 veya 150 ohm olan ve bir bara bağlantısını sonlandırmak için kullanılan terminal direnç bağlantı noktaları ile donatılmıştır. Bu da, tüm ağ için istikrarlı bir bağlantı sağlar.

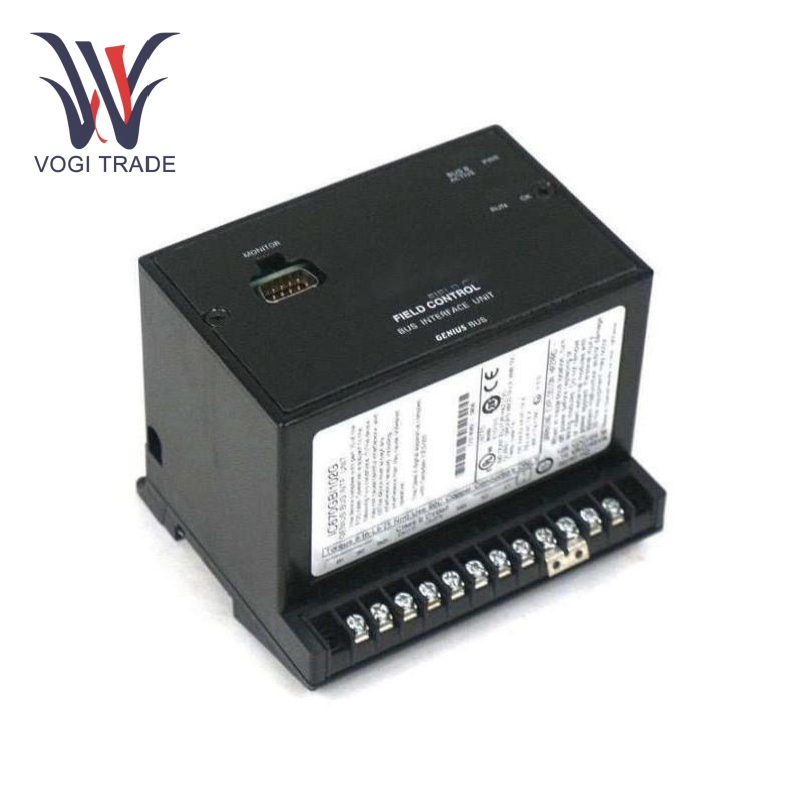

İzleme portu ise HHp adı verilen el tipi programlayıcıyı bağlamak için 9 pinli D tipi kabuk izleme portunu gösterir.

Özellikler

Bağlantı noktası rahatlığını izleme: GE IC670GBI102, el tipi bir programlayıcıya (HHp) bağlanan 9 pinli D tipi kabuk izleme bağlantı noktasına sahiptir. Uygulamaya yerinde hata ayıklama ve bakım amacıyla mükemmel kolaylık sağlar. Teknisyen, canlı sistem çalışma durumlarını görüntülemek ve arızaları gerçek zamanlı olarak teşhis etmek için sahaya el tipi bir programlayıcıyı rahatlıkla bağlayabilir. Örneğin, sistem anormal bulunduğunda, herhangi bir G/Ç modülündeki veya programın bir bölümünde ortaya çıkan hataları hızlı bir şekilde tespit etmek için bu bağlantı noktasını kullanmak rahatlıkla mümkündür. Zamanında onarımlar da yapılabilir.

CPU yedeklilik desteği: GE IC670GBI102 tamamen yedekli bir merkezi işlem birimi sunar. Ana CPU'da bir arıza olduğunda, yedek merkezi işlem birimi otomatik olarak tüm sistemin kontrol görevini üstlenir. Bu, sistemin güvenilirliğinin büyük ölçüde artmasına yardımcı olur ve endüstriyel üretime bile aradığı sürekliliği sağlar. Özellikle elektrik ve kimya endüstrileri gibi stabilize sistemlere yönelik inanılmaz taleplerin olduğu endüstrilerde, bu yedeklilik gücü, temelde tek nokta arızalarından kaynaklanan ciddi üretim felaketlerini etkili bir şekilde önleyebilir.

Başvuru

Otomobil imalat sanayi: Otomobil karoseri kaynak atölyesinde GE IC670GBI102, fikstür konumlandırma sensörlerini, kaynak robotlarını ve kaynak kalitesi tespit ekipmanını bağlar. Örneğin birden fazla kaynak robotunun kontrol sinyallerini ana kontrol sistemine bağlar ve kaynak sırasında gövde parçalarının doğru konumlandırılmasını sağlamak için fikstür konumlandırma sensöründen sinyaller alır. Kaynak işleminin tamamlanmasının ardından kaynak kalite denetçileri (ultrasonik hata dedektörü), prosese ilişkin kalite seviyesini belirlemek için denetim sinyallerini GE IC670GBI102 aracılığıyla kontrol sistemlerine iletir. Kaynak kalitesiyle ilgili sorunlar ortaya çıktığında, kontrol sistemi kaynak parametrelerini sürekli olarak izler ve bir sapma durumunda sistemi uyarır, böylece otomobil gövdesinin imalatında yüksek verimlilikte kalite garanti edilir.

Akıllı binaHVAC sistemlerinde GE IC670GBI102, iç ve dış sıcaklık sensörlerini, nem sensörlerini, klima ünitesi kontrolörlerini ve havalandırma ekipmanı kontrolörlerini birbirine bağlar. Oda ve dış sıcaklık ve nem sensörleri veri toplar ve GE IC670GBI102 aracılığıyla bu sinyal bina yönetim sistemine (BMS) iletilir. BMS, bina içindeki ortamın mümkün olduğunca az enerji kullanarak konfor seviyelerinde kontrol edilmesini sağlamak için klima cihazını başlatma/durdurmanın yanı sıra soğutma, ısıtma ve nem alma işlevlerini kontrol etmekten de sorumludur. Örneğin yazın iç ortam sıcaklığı yükseldiğinde, sıcaklık sensörü sinyali BMS'yi GE IC670GBI102 aracılığıyla soğutma için klima ünitesini başlatmaya yönlendirir ve iç ortamın konforunu korumak için nem alma fonksiyonunu nem koşullarına göre ayarlar.

İlaç: Ambalaj üretim hattında GE IC670GBI102, ilaç sayma sensörünü, ambalaj malzemesi taşıma motorunu ve ısıyla yapıştırma ekipmanı kontrolörünü bağlar. İlaç sayma sensörü, ilaç miktarı bilgisini GE IC670GBI102 aracılığıyla kontrol sistemine iletir. Kontrol sistemi, ambalaj malzemesi taşıma motorunun hızını ve ısıyla yapıştırma ekipmanının çalışma süresini GE IC670GBI102 aracılığıyla kontrol ederek ilaçların doğru şekilde paketlenmesini ve ambalajın iyi bir şekilde kapatılmasını sağlar. Bu tür hassas kontrol, ilaç kalitesini garanti etmek ve farmasötik üretim spesifikasyonlarının (GMP) gerçekleştirilmesini sağlamak için önemlidir.
