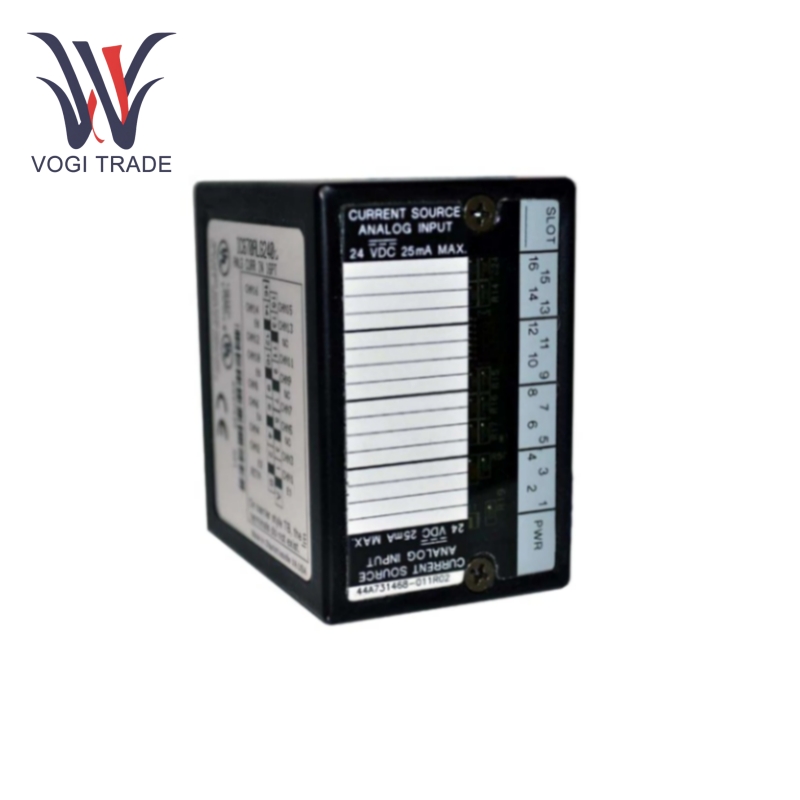

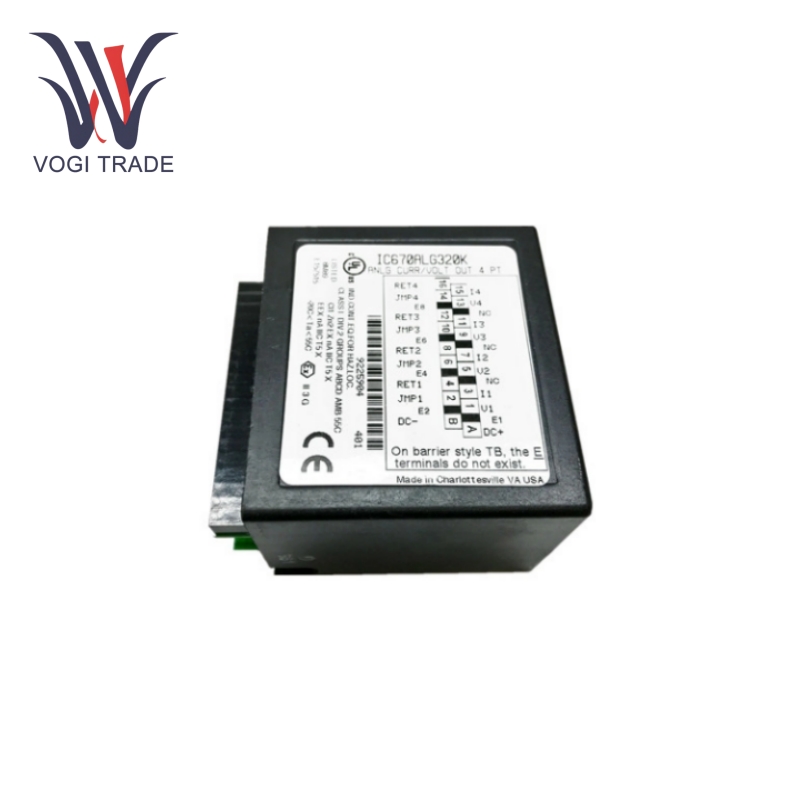

GE IC670ALG320

Şartname

Güç kaynağı parametreleri: Çalışma voltajı aralığı 20-29V DC, maksimum güç kaynağı dalgalanması %5, 24V güç kaynağı giriş akımının tipik bekleme akımı 80mA, maksimum çalışma akımı 180mA ve modülün güç tüketimi 1,5-4,3W'tır. .

İzolasyon özellikleri: Toprak ile mantık arasındaki izolasyon voltajı 1500V AC/1 dak, 250V AC süreklidir.

BUI güç kaynağı akımı: maksimum 51mA.

Dijital çözünürlük: tipik değer 12 bittir.

Çıkış kanalları: 4 kanallı analog akım gerilim çıkış modülü, her çıkış noktası için sinyal aralığı, I/O terminal bloğuna yerleştirilen jumper'larla yapılandırılabilir. Varsayılan aralık 0-20mA ve 0-10V DC'dir ve genişletilmiş aralıklar 4-20mA ve 0-12,5V DC'dir.

Çözünürlük ve doğrusallık: Çözünürlük 12 bit ve doğrusallık 1LSB'dir.

Sıcaklık katsayısı: Tipik değer Santigrat derece başına ±%0,002'dir ve maksimum değer Santigrat derece başına ±%0,005'tir.

Özellikler

İyi izolasyon korumasıeylem: GE IC670ALG320, çıkış ile toprak ve mantık arasında iyi izolasyon özelliklerine sahiptir; izolasyon voltajı 1500V AC/1 dak, 250V AC süreklidir, bu nedenle modülün ve kontrol sisteminin performansını veya güvenilirliğini tehlikeye atabilecek potansiyel hatalardan ve harici parazitlerden izolasyon sağlar, böylece endüstriyel sertifikalardan ayrılamaz şekilde elektromanyetik parazite dayanabilir. siteler.

Yüksek hassasiyet ve stabilite: GE IC670ALG320'nin 12 bit çözünürlüğü ve iyi doğrusallığı, çıkış sinyalinin yüksek hassasiyetini ve kararlılığını sağlar. İlaç ve gıda işleme gibi yüksek hassasiyetli kontrol gereksinimleri olan bazı endüstriyel prosesler için GE  IC670ALG320, üretim prosesi ihtiyaçlarını daha iyi karşılayabilir ve aynı zamanda ürün kalitesi ve üretim verimliliğinde iyileştirmeler sağlayabilir.

Güçlü yapılandırılabilirlik: GE IC670ALG320, uyumlu bir el monitöründen yapılandırmayı kabul edebilir; bu, kullanıcıların belirli uygulama gereksinimlerine bağlı olarak, zaman alıcı donanım değişiklikleri olmadan, çıkış sinyali aralığı, ölçeklendirme oranı vb. gibi parametreleri esnek bir şekilde ayarlamasına olanak tanır, dolayısıyla sistemin sürdürülebilirliğini ve ölçeklenebilirliğini artırır .

Başvuru

Kimyasal üretim: Kimyasal üretim sürecinde çeşitli malzemelerin akışını, sıcaklığını, basıncını ve diğer parametrelerini doğru bir şekilde kontrol etmek gerekir. GE IC670ALG320, kontrol cihazının dijital sinyal çıkışını 4-20 mA veya 0-10 V analog sinyale dönüştürebilir, düzenleme vanaları ve akış ölçerler gibi aktüatörleri çalıştırabilir ve kimyasal üretim süreçlerinin hassas kontrolünü sağlayabilir.

Güç sistemi: Enerji santrallerinde ve trafo merkezlerinde, jeneratörün uyarma akımı, transformatörün kademe konumu ve diğerleri, bir güç sisteminin kararlı çalışmasını sağlamak için GE IC670ALG320 kullanılarak kontrol edilir. Örneğin, bir termik santralde GE IC670ALG320, elektrik şebekesinden gelen yük talebine göre jeneratörün uyarılma akımını ayarlamak için karşılık gelen analog sinyaller gönderebilir, böylece jeneratörün çıkış voltajını ve reaktif gücünü kontrol ederken, aynı zamanda şebeke içindeki voltaj stabilitesini de sağlayabilir. güç sistemi.

Robot kontrolü: GE IC670ALG320, endüstriyel robotların kontrol sistemlerinde eklem hareket hızı, kuvveti ve diğer birçok parametrenin kontrolünde kullanılır. Örneğin bir otomobil montaj hattında robotların parçaları doğru bir şekilde kavraması ve monte etmesi gerekiyor. GE IC670ALG320, kontrol komutlarını analog sinyallere dönüştürür, robotun ortak motorunun hızını ve torkunu kontrol eder ve robotların son derece hassas çalışmasını gerçekleştirir.

Elektrikli Araçlar: GE IC670ALG320 aynı zamanda elektrikli araçların akü yönetim sistemi ve motor kontrol sisteminde de kullanılmaktadır. Örneğin, pil şarjı sırasında GE IC670ALG320, pilin güvenli bir şekilde şarj edilmesini sağlamak için şarj akımının boyutunu kontrol edebilir; motor tahrik kontrolünde, kontrol sinyalini analog sinyale dönüştürebilir ve motorun hızını ve torkunu kontrol edebilir ve elektrikli araçların güç çıkışının gerçekleştirilmesini sağlayabilir.
