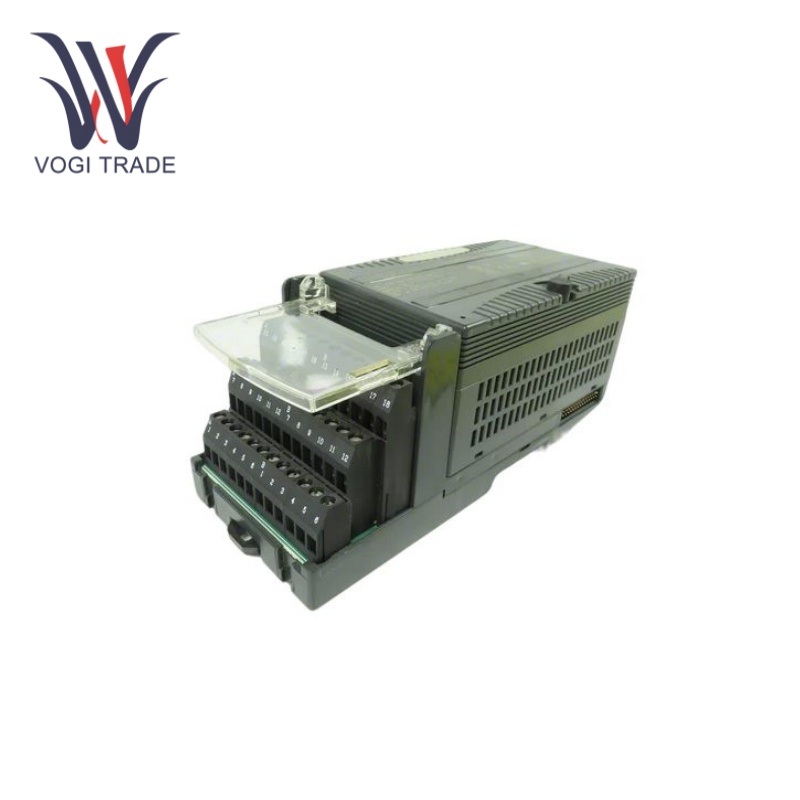

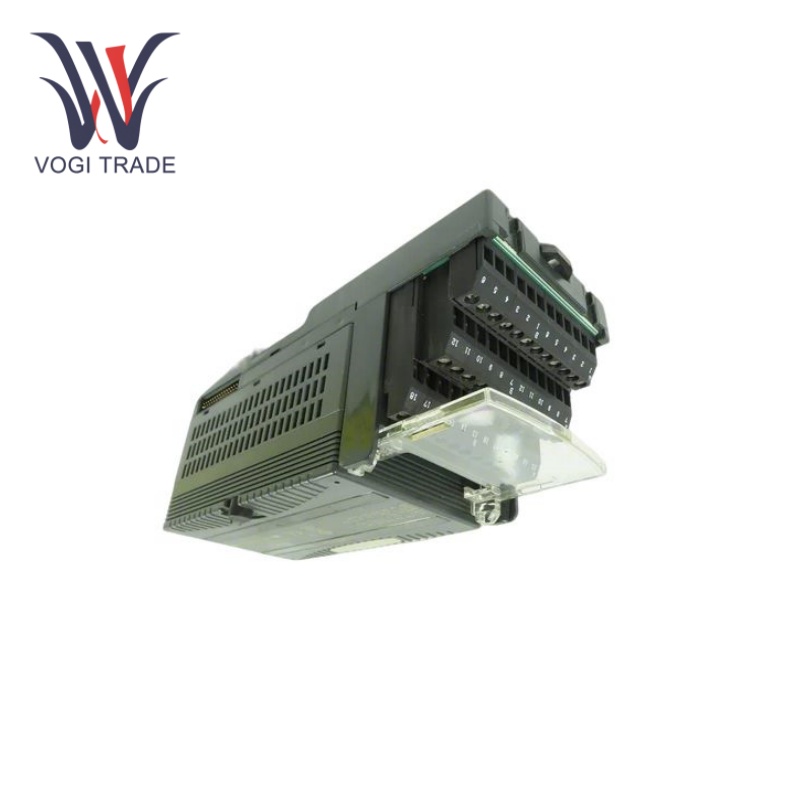

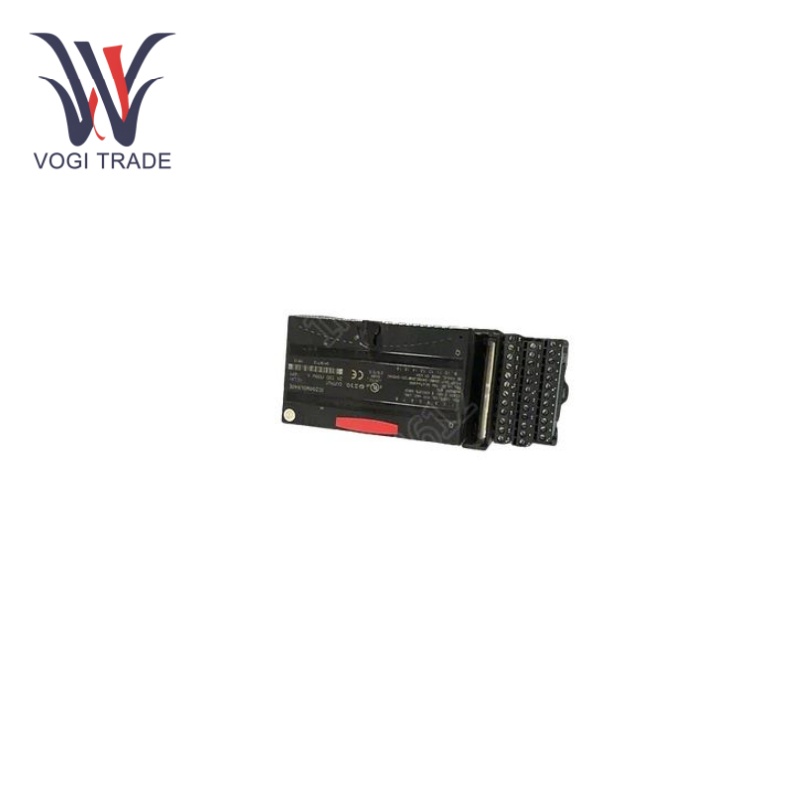

GE IC200MDL940

Teknik Parametre

Çıkış sayısı:16.

Çıkış türü:Bağımsız olarak izole edilmiş normalde açık (N.O.) veya Form A kontakları.

Çıkış voltajı:0 ila 125VDC.

Çıkış akımı:Maksimum nominal akım 2,0 amperdir.

Çıkış voltajı düşüşü:0,3V.

Kanal yanıt süresi:10 ms.

Anahtarlama frekansı:Endüktif yüklerle kullanıldığında çıkış kontağı başına maksimum anahtarlama frekansı dakikada 20 devirdir.

Maksimum arka panel akımı çekişi:490mA.

Çalışma sıcaklığı aralığı:0 ila 60°C.

Uyumlu:CE ve cULus uyumludur.

Fonksiyonel Özellikler

İzole ÇıkışPuanlar:GE IC200MDL940'ın on altı izole veya A formu kontağı vardır. Yerleşik kanaldan kanala izolasyon sayesinde, her kontak çıkışı farklı voltaj kaynaklarına bağlanabilir ve karmaşık ortamlarda kanallar arasında parazit olmadan kullanılabilir.

Güvenilir Röle ve İletişim:Gömülü röle, kontakları da gümüş alaşımlı malzemeden olan sabit bobin ve hareketli armatür yapısını benimser, dolayısıyla modül çıkışının istikrarlı ve güvenilir olmasını sağlamak için servis ömrü ve anahtar güvenilirliği endüstri standardının üzerindedir.

Düşük Güç Tüketimi:Beş voltluk çıkış arka paneline (birincil güç kaynağını sağlayan) sahip GE IC200MDL940, 490 miliampe kadar akım çekebilir ve tüm sistemin güç yükünü azaltan düşük güç tüketimine sahiptir.

Arıza Teşhisi

Çıkış Gerilimi ve Akım Ölçümü:Ölçülen değerleri normal çıkış voltajı ve akım aralığına göre kontrol edin. Ancak ölçülen verilerin normal aralıktan uzak olması modülün güç kaynağı devresinde, röle kontaklarında veya harici yükte bir sorun olduğunu gösterebilir.

İzolasyon Direnci Testi:GE IC200MDL940 giriş ve çıkışının yanı sıra kanallar arasındaki yalıtım direncini test etmek için megohmmetre kullanın. Normalden daha düşük izolasyon direnci, modülün izolasyon performansında sinyal parazitinin ötesinde bir sorun olduğu anlamına gelebilir, hatta ekipmana zarar verebilir.

Uygulama Alanları

Endüstriyel otomasyon:GE IC200MDL940, otomotiv üretimi, mekanik işleme ve gıda işleme endüstrileri gibi endüstriyel otomasyon üretim hatlarında, röleler, solenoid valfler ve gösterge ışıkları gibi çeşitli aktüatörleri kontrol etmek, üretim sürecinin otomasyon kontrolünü gerçekleştirmek, üretim verimliliğini artırmak ve üretim verimliliğini artırmak için kullanılabilir. kalite.

Enerji Üretimi ve Dağıtımı:Modül, enerji üretim ve dağıtım sistemlerinde devre kesiciler, kontaktörler ve röleler dahil olmak üzere güç ekipmanlarının kontrol edilmesi ve korunması için kullanılabilir. Aynı zamanda elektrik şebekesinin güvenli ve istikrarlı bir şekilde çalışmasını sağlamak için elektrik şebekesinin izlenmesi ve kontrolüne de uygulanabilir.

Bina otomasyonu:GE IC200MDL940, binanın akıllı kontrolünü ve enerji tasarrufu yönetimini gerçekleştirerek aydınlatma kontrolü, klima kontrolü ve asansör kontrolü gibi bina otomasyon sistemlerindeki ilgili elektrikli ekipmanı kontrol etmek için kullanılabilir.

Proses Kontrolü:Proses kontrol endüstrisinde, özellikle petrokimya, kimya ve ilaç endüstrilerinde GE IC200MDL940, proses ekipmanının çalışma durumunu sağlamak, proses ekipmanının (pompalar, vanalar, reaktörler vb. dahil) kontrolü ve izlenmesi için kullanılabilir. Üretim sürecinin normal işleyişi, üretimin güvenliğini ve güvenilirliğini artırır.
