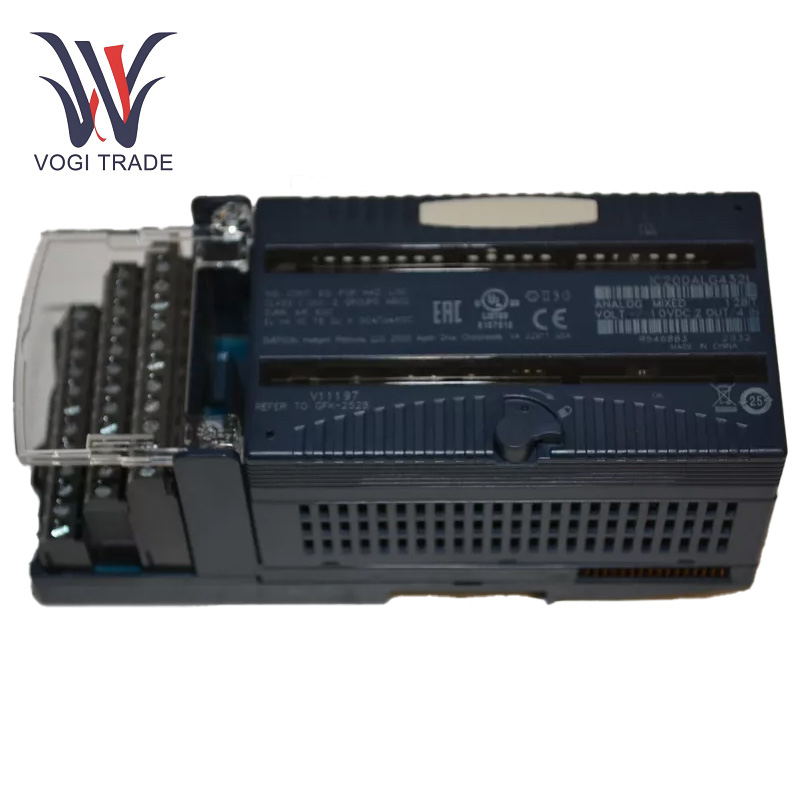

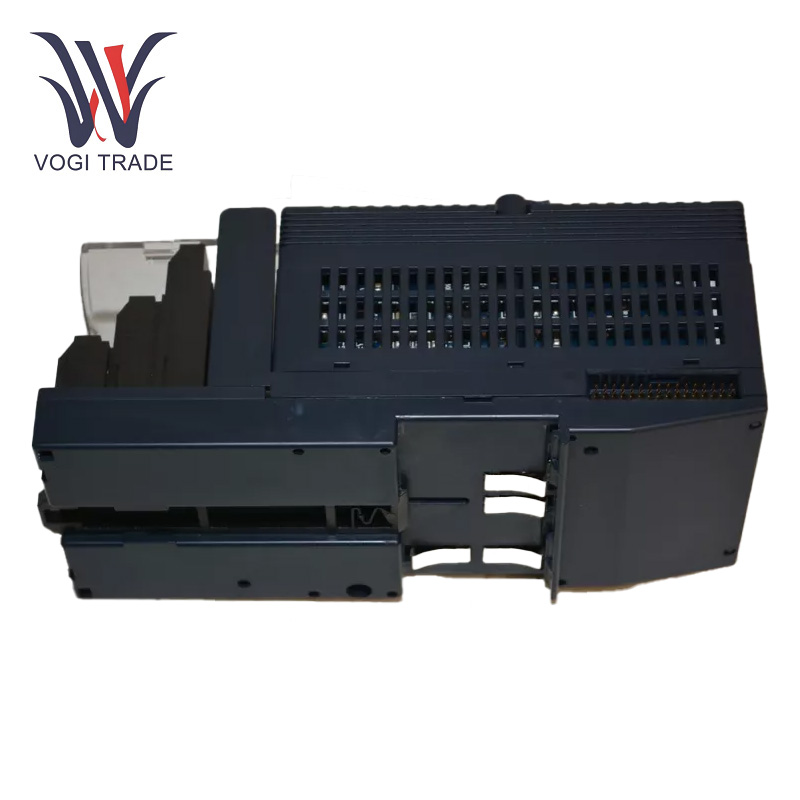

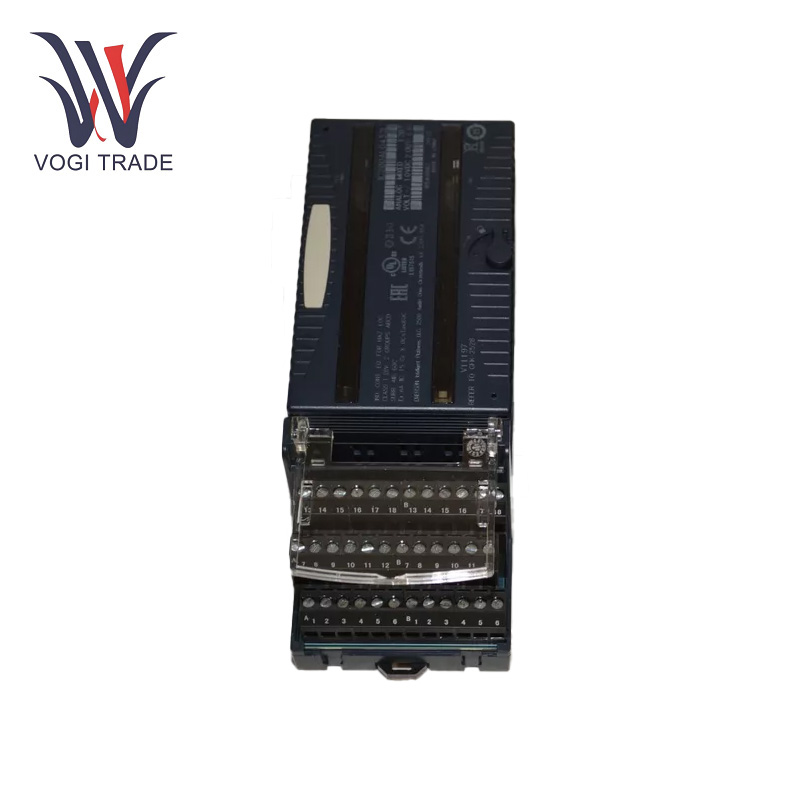

GE IC200Alg432

.chnical parametre

Giriş Kanalları:4 tek uçlu giriş.

Çıktı kanalları:2 tek uçlu çıkış.

Giriş sinyali:-10 ila +10 VDC.

Çıktı sinyali:-10.24 ila +10.24 VDC.

Çözünürlük:12 bit.

Güncelleme oranı:0.4 ms.

Giriş filtresi yanıtı:5.0 ms.

Gerekli harici güç:+18 ila +30 VDC.

Arka Plan Akım Tüketimi:60 mA'da +5 V otobüs.

Toplam akım tüketimi:160 Ma.

İzolasyon derecesi:250 VAC sürekli, 1500 VAC 1 dakika.

Çalışma sıcaklığı aralığı:0 ° C - 60 ° C.

İşlev Özellikleri

Karışık Sinyal İşleme:GE IC200Alg432, toplam 4 giriş kanalı ve 2 çıkış kanalı ile hem analog giriş hem de çıkış sinyallerini işleyebilir; Bu, bir endüstriyel kontrol sisteminde çeşitli analog sinyallerin işlenmesini büyük ölçüde kolaylaştırır.

Yüksek hassasiyet:GE IC200Alg432, doğru ölçüm ve hassas kontrol için başvurunun ihtiyaçlarını karşılayabilen 12 bitlik bir çözünürlükle yüksek hassasiyetli analog sinyal dönüşümü ve işleme sağlayabilir.

LED göstergesi:Modülün ön uç LED'i, kullanıcıların modül çalışma durumunu istediğiniz zaman izleyebilmeleri için güç kaynağı durumu ve arka plan akım akışının göstergesini gerçekleştirir.

Hızlı yanıt:0.4 ms güncelleme oranı ve 5 ms giriş tepkisi süresi GE IC200Alg432'nin giriş sinyalindeki değişikliklere hızlı bir şekilde yanıt vermesine ve çıkış sinyalini güncelleyerek kontrol sisteminin gerçek zamanlı performansına ulaşmasına izin verir.

Yapılandırılabilir Alarmlar:Bu modül, sistemdeki anormal senaryolar için uyarıları tetikleyen yapılandırılabilir alarmlara sahiptir.

.şhisİşlev:Dahili teşhis fonksiyonu, kullanıcı tarafı güç kaynağını algılayabilir, kullanıcı hataları hızlı bir şekilde tanımlayabilir.

Uygulama alanları

Güç İzleme ve Kontrol:Enerji santralleri ve trafo merkezleri gibi projelerde parametreleri (voltaj, akım vb.) İzleyebilir ve kontrol edebilir. GE IC200Alg432, voltaj ve akım analog sinyalini elde edebilir, analiz ve işleme için kontrol sistemine gönderebilir ve güç şebekesinin kararlı çalışmasını sürdürmek için jeneratörleri, transformatörleri ve diğer enerji ekipmanlarını kontrol edebilir.

Endüstriyel Otomasyon Üretim Hatları:Sıcaklık, basınç, akış vb. Gibi çeşitli sensörlerden analog sinyallerin toplanması ve motorlar, vanalar gibi aktüatörlerin işlevselliğini kontrol etmek, bir gıda işleme üretim hattı, GE IC200Alg432, sıcaklık sensörlerinden sıcaklık sinyallerini toplayabilir ve buhar vanalarının açılmasını ve kapanmasını kontrol edebilir ve gıda işleme sıcaklığının stabilitesini sağlamak için.

HVAC Sistemleri:Isıtma, havalandırma ve klima sistemlerinde, çevresel parametreleri (sıcaklık, nem, vb.) İzlemek için sinyaller toplar ve klimanın, fanların ve amortisörlerin çalışmasını kontrol eder. Örneğin, enerji tasarrufu ve konfor kontrolleri elde etmek için klima kompresörünün çalışma hızının ve hava damperinin açılış derecesini ayarlama noktası sıcaklığına ve neme göre ayarlamak.

Kimya Endüstrisi:Uygulaması, kimyasal ve petrokimya endüstrisindeki süreç kontrolünden sıvı seviyesi kontrolüne, basınç kontrolüne ve akış kontrolüne kadar değişmektedir. GE IC200Alg432, üretim sürecinin güvenliğini ve stabilitesini sağlamak için pompaları, vanaları ve diğer cihazları kontrol edebilir. Yani, örneğin, bir petrol rafineri tesisinde, prosese göre boru hattındaki yağ akışını ve valfin açılış derecesini kontrol edebilir.
