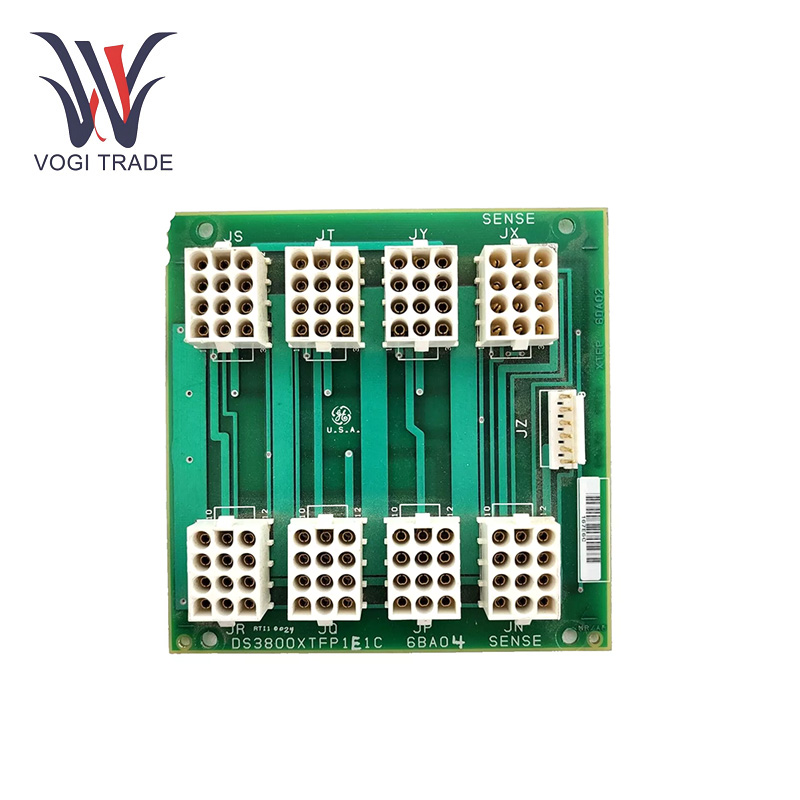

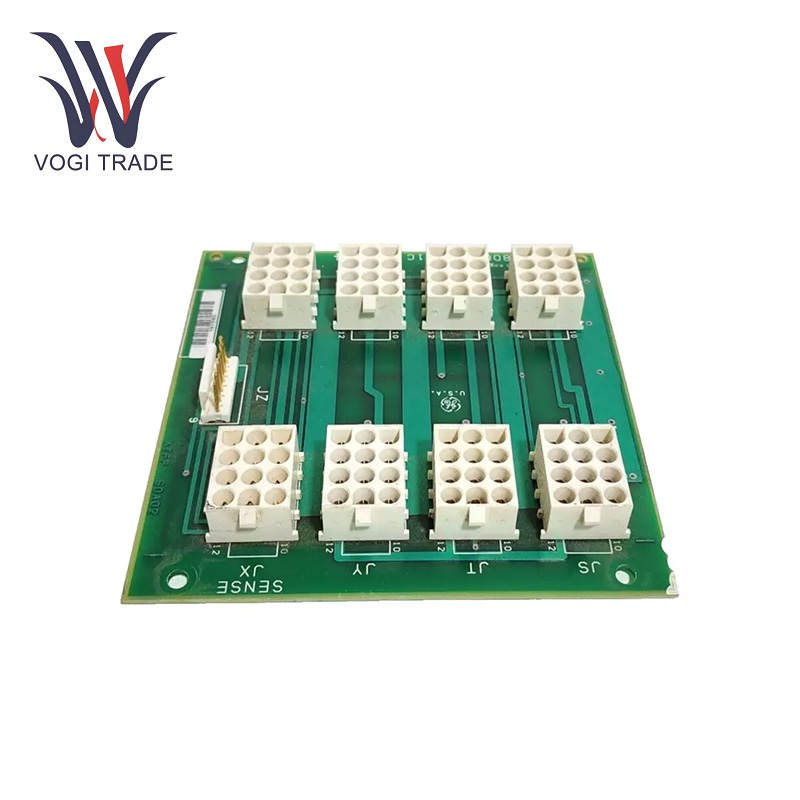

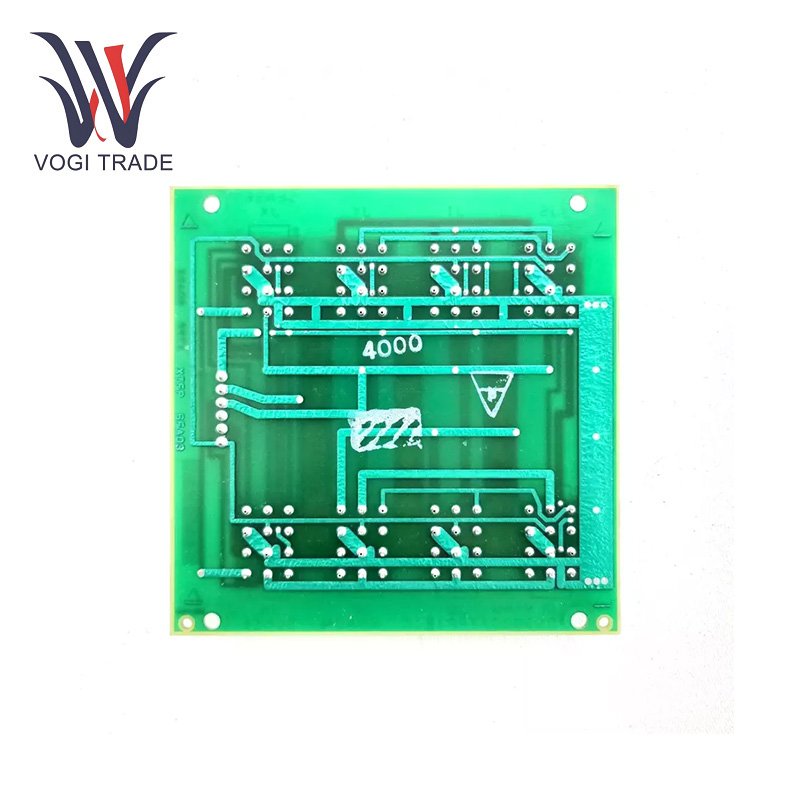

Ge ds3800xtfp1e1c

Çalışma parametreleri

Giriş voltajı: Kurul 120/240V AC giriş voltajı ile çalışır.

Çıkış voltajı: 5V DC ve 3.3V DC çıkış voltajları sağlar.

Sinyal amplifikasyonu ve izolasyonu: Düşük seviyeli kontrol sinyallerini yükseltmek ve izole etmek için tasarlanmıştır, bu da yüksek güçlü tiristörleri ve diğer güç elektronik cihazlarını sürmelerine olanak tanır.

Sıcaklık aralığı: - 30 ° C ila 55 ° C arasında bir çalışma sıcaklığı aralığına dayanabilir.

Ürün özellikleri

Tiristör Kontrolü: GE DS3800XTFP1E1C, birkaç tristör veya silikon kontrollü doğrultucuları sürmek için gerekli kontrol sinyallerinin döşenmesinden sorumludur.

Thiristor Anahtarlama Kurulu: Tiristörler endüstriyel uygulamalarda elektronik anahtarlar olarak kullanılır ve bu kart uygun işlevselliklerini garanti eder. PLC'nin yaygın bir kullanımı, tristörlerin değiştirilmesi yoluyla motorlara güç arzını kontrol etmek için motor kontrol sistemlerindedir.

Opto-izolasyon ve koruma: Kurul, kontrol sinyalleri ve yüksek yan tiristörler arasında bir dizi optocupler kullanır. Bu izolasyon, kontrol devresinin yüksek voltaj sivri uçlarından veya yürüttüklerinde üretilen elektrik gürültüsüne zarar vermeyi önlemek için gereklidir. Ayrıca, tristörlerin kapılarına akan akım miktarını kısıtlamak için kapı dirençleri de entegre edilmiştir, bu da tristörlerin arızalanmalarına veya başarısız olmasına neden olabilecek çok fazla akım almasını önler.

Snubber devre işlevi: GE DS3800XTFP1E1C, kapasitörlü diyotlu snubber devreleri vardır. Voltaj artışı zayıflaması ve elektromanyetik parazit problemleri söz konusu olduğunda bu snubber devreleri oldukça önemlidir. Tiristörleri ve makine bileşenlerini geçici voltaj bozukluklarından korumada ve böylece endüstriyel kontrol sisteminin stabilitesini korumada çok iyidirler.

Karşı Yardıml: Thiristor bağlantıları, sinyali daha iyi birden fazla tiristörün kontrol edilmesine yardımcı olan birden fazla sinyale doğru bir şekilde ayırmanızı sağlar.

Mantık kontrolü: Logic Control, karmaşık kontrol stratejilerini mümkün kılmak için sıralı ve zamanlama kontrolleri gibi temel işlevleri uygular.

Kurulum

Mekanik montaj: Tahtanın her kenarında mekanik montaj için bir çift delik vardır. GE DS3800xtfp1e1c, bu deliklerden endüstriyel kontrol kabini içinde güvenli bir şekilde sabitlenebilir. Çalışma, titreşim vb. Sırasında istenmeyen hareketten kaçınmak için montaj, uygun vidalar kullanmak ve mümkün olduğunca yakın hizalamak gerekir.

Elektrik Bağlantıları: Elektrikli, sağlanan konektörleri kullanarak sistemdeki uygun bileşenlere bağlanın. Kurul, giriş ve çıkış sinyalleri için özel pimlere sahiptir. Bir örnek olarak, kontrol sistemi giriş sinyalleri belirtilen giriş pimlerini birleştirirken, tristör çıkış sinyalleri ilgili çıkış pimlerinden geçer. Tüm bağlantıların güvenli olduğundan ve kısa devreleri veya sinyal parazitini önlemek için kablolama uygun şekilde yalıtıldığından emin olun.

Uyumluluk Kontrolü: Tüm bileşenler spesifikasyonları ve arayüzü düzgün entegrasyon için kontrol edilmelidir.

Uygulama aralığı

Gaz ve buhar türbinleri kontrolü: GE DS3800XTFP1E1C, enerji üretim sürecini yöneten tristörleri kontrol etmek için gaz ve buhar türbin kontrol sistemlerinde kullanılır. Örneğin, bir gaz türbini enerji santralinde, elektrik akımının akışını farklı bileşenlere yönlendirerek, verimli ve kararlı güç üretimi sağlayarak güç çıkışını düzenler.

Endüstriyel motor kontrolü: Bu kart, motorların hızını ve torkunu kontrol etmek için büyük ölçekli üretim tesisleri gibi endüstriyel motor kontrol uygulamalarında kullanılır. Bunu, tristörleri kontrol ederek, motorlara verilen voltajı ve akımı ayarlayarak, bir konveyör bant motoru veya büyük bir endüstriyel pompa motoru olsun, bir motorun çalışmasının hassas kontrolüne izin vererek başarabilir.

Endüstriyel otomasyon: Genel endüstriyel otomasyon sistemlerinde, GE DS3800XTFP1E1C çeşitli işlemlerde gücü kontrol edebilir ve düzenleyebilir. Örneğin, kimyasal bir işleme tesisinde, kimyasal reaksiyonların ve malzeme taşıma işlemlerinin kesintisiz çalışmasını sağlayarak farklı işleme ekipmanlarına güç kaynağını kontrol edebilir.

Sorun giderme

LED göstergeleri: Çoğu GE DS3800XTFP1E1C modülleri LED göstergelerle entegre edilmiştir. LED'ler, kontrol sinyali veya kart durumu hakkında görsel geri bildirim için kullanılabilir. Hiçbir LED yanamıyorsa, bir LED olması gerektiğinde yanmazsa, güç kaynağının kötü olabileceği, bileşenin tahtada kötü olduğu veya bağlantının doğru olmadığı anlamına gelir. Birincisi, örneğin, gücü göstermeyi amaçlayan yanmayan bir LED, güç giriş kablolarında veya tahtadaki sigorta hatasında bir arızayı gösterebilir.

Sinyal kaybı veya düzensiz çalışma: Tahta ile tristörler arasında bir sinyal kaybı varsa veya tristörler tutarlı bir şekilde çalışmıyorsa, önce elektrik bağlantılarını kontrol edin. Sinyal kaybı gevşek bağlantılardan kaynaklanabilir.
