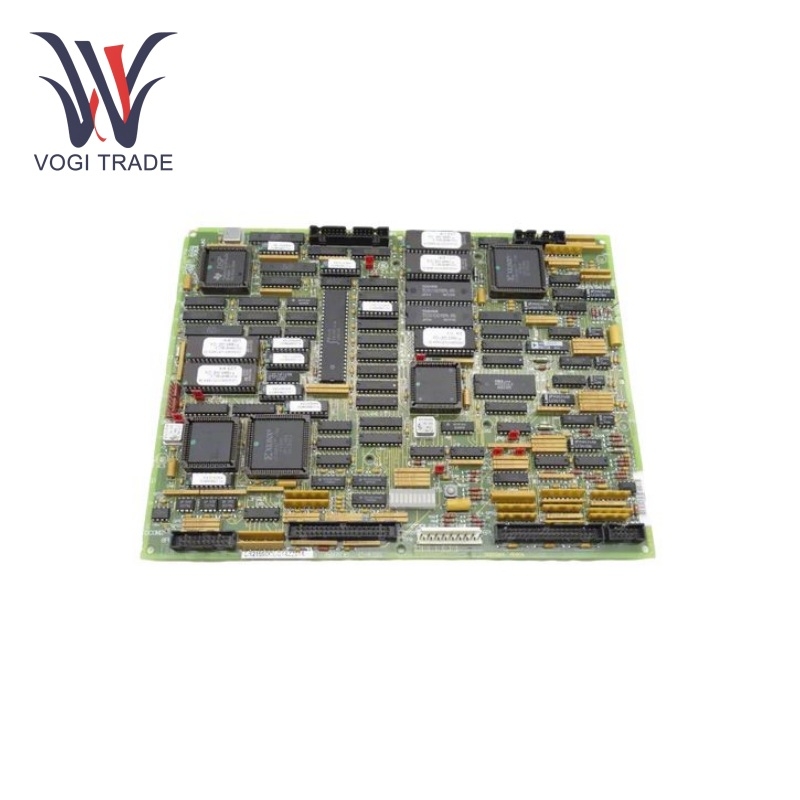

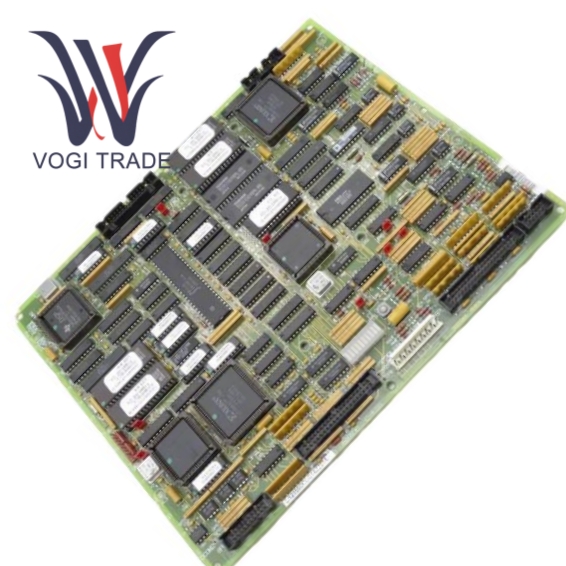

GE DS215UPLAG1BZZ01A

Çalışma Parametreleri

Giriş Gerilimi:115/230VAC.

Çıkış:24V ve 5V Anahtarlı Güç Kaynağı.

Güç Tüketimi:20-30 Watt.

Sıfırlama Düğmesi:Tek bir sıfırlama düğmesi.

Jumper'lar:28 atlamacı.

Yapılandırma Anahtarı:2 Bankalar.

Gösterge LED'i:2: 1 yeşil güç - açık LED'i, 1 kırmızı hata LED'i.

Çalışma Sıcaklığı Aralığı:-40°C ila +70°C.

Ürün Özellikleri

Güç Kaynağı ve Gerilim Dönüşümü:Sistem gücünün ilk adımı olarak güç kaynağı, sisteme iki kararlı güç sağlayabilen 115/230 V AC, 50/60 Hz'yi 24 V ve 5 V anahtarlamalı güç kaynağına dönüştürme işlevine sahiptir.

Sıfırlama ve İzleme:GE DS215UPLAG1BZZ01A, bir sıfırlama anahtarına sahiptir. Bir hata durumunda, sıfırlama düğmesinin kullanılması, kartı gerçekten kapatmadan karttaki işlemi yeniden başlatmanıza olanak tanır. Ek olarak iki gösterge LED'i vardır; güç geldiğinde yanan yeşil güç açık LED'i ve kartta bir hata olduğunu gösteren kırmızı LED.

Jumper'lar ve Anahtarlar:28 atlama kablosu ve 2 sıra konfigürasyon anahtarı. GE DS215UPLAG1BZZ01A ayrıca ürün yazılımı güncellemesi için yerleşik EEPROM'lara sahiptir.

Kurulum

Board Stick İşlemi: Sistem kılavuzuna göre GE DS215UPLAG1BZZ01A kartını sistem kasasındaki ilgili yuvaya yerleştirin ve yerine takıldığından ve bağlantının güvenilir olduğundan emin olun.

Sorun giderme

Güçle ilgili sorunlar:Güç Çıkışı Olmaması durumunda, lütfen giriş güç kablosunun düzgün bağlanıp bağlanmadığını ve hasarlı olup olmadığını kontrol edin. Giriş voltajının kartın gerekli aralıklarında olup olmadığını kontrol edin. Sigorta (FU1) atmışsa, aynı özelliklere sahip yenisiyle değiştirin.

LED Göstergesi Çalışmıyor:Güç kaynağını ve Bağlantıları kontrol edin. Kırmızı hata LED'i yanıyorsa sıfırlama düğmesine basın. Hata hala devam ediyorsa, dahili bileşenlerden birinde bir sorun olabilir ve kartın bileşenlerinin ve bağlantılarının incelenmesi gerekir.

İletişim Arızalar:Bazı LAN iletişim arızaları varsa, ilgili sunucuya bağlı LAN kablosunu kontrol etmek ve kablonun kırık olmadığından emin olmak daha iyidir. Doğru yapılandırıldıklarından emin olmak için ağ yapılandırma parametrelerini kontrol edin. Sorunu gidermek için LAN kablosunu değiştirmeyi veya mevcutsa farklı bir ağ bağlantı noktası kullanmayı deneyin.

Uygulama aralığı

Akıllı Kontrol Sistemi:Üretim hattı kontrol sistemi (PLC) gibi güç kaynağına ve LAN iletişim arayüzüne ihtiyaç duyan belirli akıllı kontrol sistemleri için GE DS215UPLAG1BZZ01A, çeşitli cihazlar arasında ara bağlantı ve veri iletimi sağlayarak güvenilir güç ve iletişim desteği sağlayabilir.
