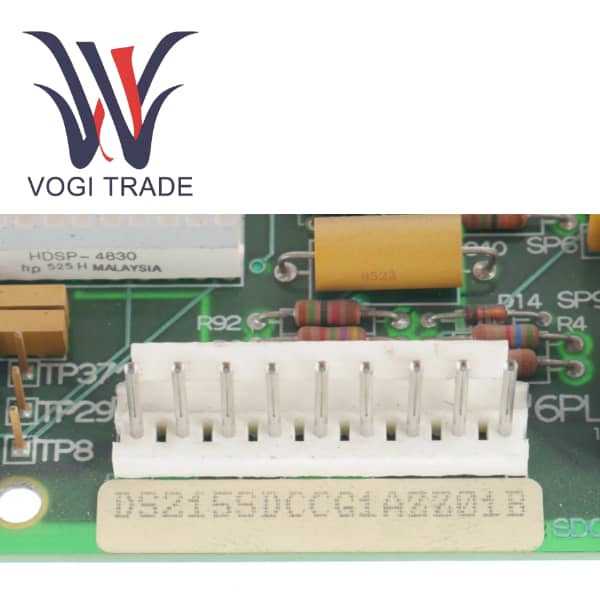

GE DS215SDCCG1AZZ01B

Ürüne Genel Bakış

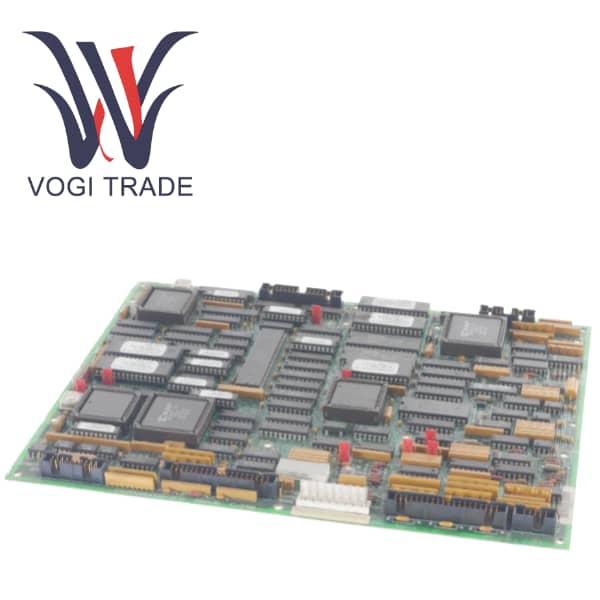

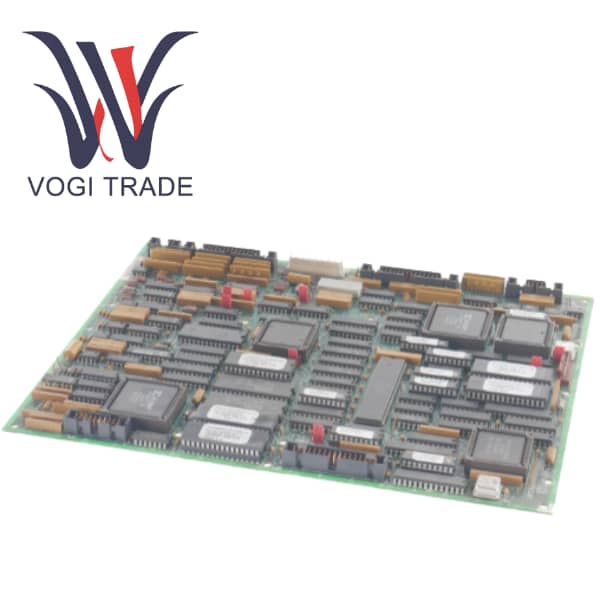

DS215SDCCG1AZZ01B, GE Motors & Industrial Systems tarafından DIRECTO-MATIC 2000 serisi endüstriyel sürücüleri için üretilen bir sürücü kontrol kartıdır (SDCC). GE sürücü kontrol kartı, AC2000, DC2000 ve EX2000 sürücü sistemleri için merkezi akıllı ve ana kontrol ünitesi olarak görev yapar. Parça numarasındaki "G1", SDCC serisinin tam özellikli versiyonu olduğunu, yüksek performanslı düzenleme ve zengin I/O yetenekleri gerektiren karmaşık sürücü uygulamaları için özel olarak tasarlandığını gösterir.

Sistemin beyni olan SDCC, gelişmiş kullanıcı arayüzleri ve hız döngülerinden düşük seviyeli motor kontrol algoritmalarına kadar sürücü çalışmasının tüm yönlerini yönetmek için üç özel mikroişlemciyi entegre eder. DS215SDCCG1AZZ01B, kontrol talimatlarını hassas motor gücü çıkışına dönüştüren ve zorlu endüstriyel ortamlarda verimli ve güvenilir çalışma sağlayan önemli bir bileşendir.

Ürün Fonksiyonu

Üç işlemcili mimari DCP, MCP ve CMP arasındaki işbölümü, yüksek yanıt hızı ve yoğun hesaplamalı kontrol sağlar, böylece hassas hareket kontrolü ve karmaşık motor kontrol algoritmaları gibi gelişmiş işlevleri destekler.

Kapsamlı G/Ç işleme özelliğine sahip kart kartı, aşağıdakiler de dahil olmak üzere çeşitli sinyallerle arayüz oluşturabilir:

Komutlar (çalıştırma, yavaş hareket) ve durum için dijital G/Ç.

Hız referansı, geri bildirim (takometre) ve cihaz çıkışı için analog G/Ç.

Hassas konum ve hız kontrolü için kodlayıcı geri bildirimi.

Kapalı çevrim regülasyonu için motor akımı ve gerilim geri bildirimi.

Programlama ve ağ oluşturma için seri iletişim (RS-232, RS-422).

3PL konektörü aracılığıyla SLCC kartına bağlanan entegre LAN bağlantısı, böylece fabrika otomasyon ortamında sistem entegrasyonu ve ağ oluşturma olanağı sağlar.

Gelişmiş geri bildirim işleme, analog takometreler ve tek uçlu ve diferansiyel kodlayıcılar (G1 pininde işaretli kanallarla birlikte) dahil olmak üzere birden fazla geri bildirim cihazının desteğine yansır. Geri besleme VCO devresi farklı sensör tipleri için yapılandırılabilir.

Esnek konfigürasyon: Kontrol mantığı ve fonksiyonları, özel konfigürasyon araçları (ST2000, GE Control System Toolbox, LynxOS sürücü yapılandırıcı) kullanılarak donanım atlama telleri ve yazılım parametreleri aracılığıyla geniş ölçüde özelleştirilebilir.

Güçlü koruma ve teşhis fonksiyonları, cihazın bir donanım izleme zamanlayıcısı, sıfırlama devresi ve LED gösterge ışığı ile donatılmasını sağlar; bu da ayrıntılı arıza göstergesi sağlayabilir ve böylece arızaları hızlı bir şekilde ortadan kaldırabilir.

Benzer Ürünlerle Karşılaştırma

Birincil karşılaştırma, SDCC kartının diğer grup numaralarıyla, özellikle de G3 varyantıyla yapılır.
