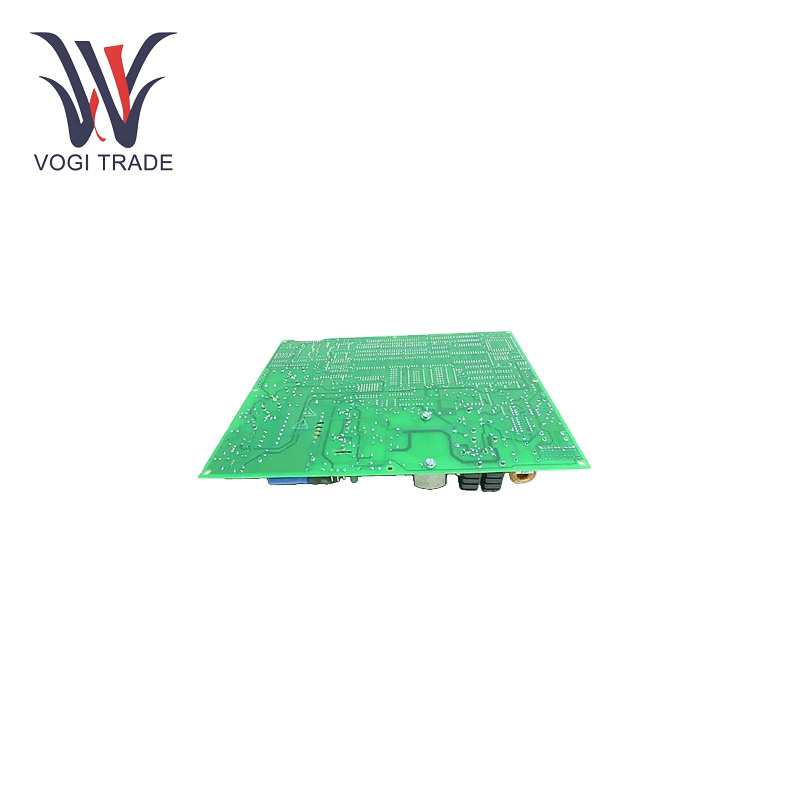

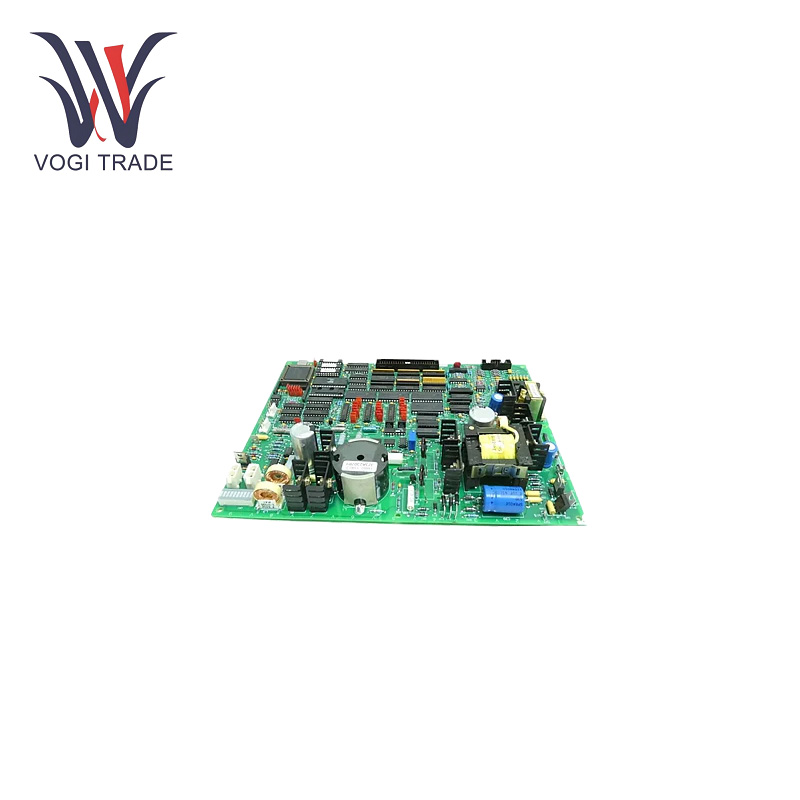

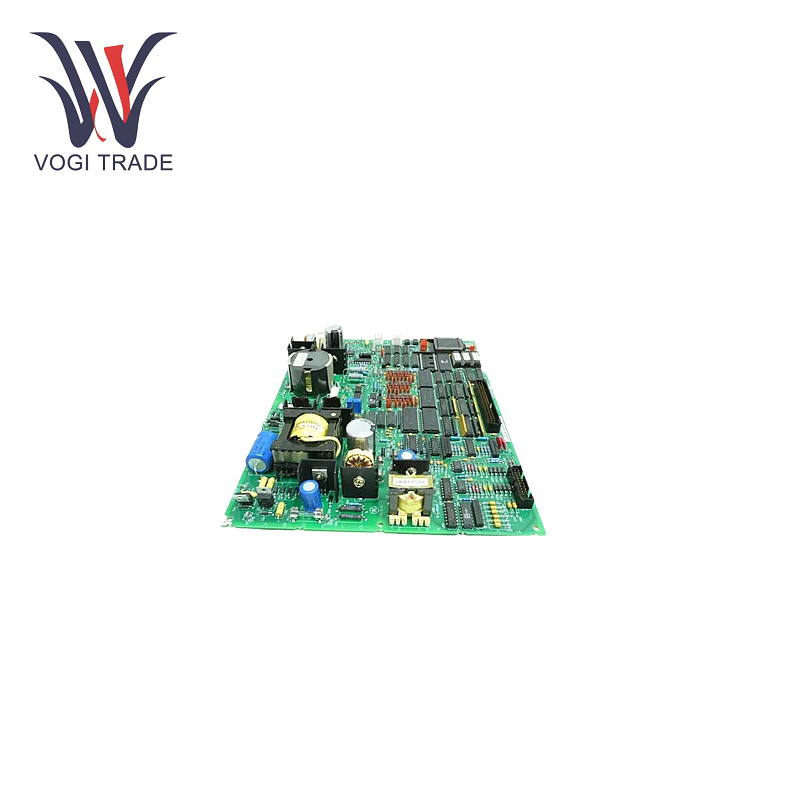

GE DS200TCEAG1BTF

Teknik Parametreler

Mikroişlemci:80196 mikroişlemci

Güç giriş voltajı:100V-240V

Çalışma sıcaklığı aralığı:40°C ila 85°C

Sigorta:3 sigorta

Tulum:30 atlayıcı

Süngü konektörü: 2

Hafıza:Birden fazla ek programlanabilir ve silinebilir salt okunur bellek vardır.

Devre:TCEA alev algılama, TCEA türbin aşırı hızı, TCEA otomatik senkronizasyon.

Sistem:Mark V türbin kontrol sistemi

Çıkış sinyali tipi:aşırı hız, alev algılama, açma ve açma sinyali vb.

Özellikler

Mikroişlemci ve depolama sisteminin konfigürasyonu:80196 mikroişlemci, güçlü işlem gücüne sahip, GE DS200TCEAG1BTF, anakarta göre çeşitli sinyal ve verileri hızlı ve etkili bir şekilde uygulayabilir, çoklu programlanabilir silinebilir salt okunur bellek modülü yuvaları, ürün yazılımını ve kullanım talimatlarını modüler ve esnek bir şekilde depolayabilir, gereksinimlere uyum sağlayabilir Anakartın farklı çalışma senaryolarına göre çalışabilmesi için belirli uygulamalar.

Kapsamlı sinyal işleme:GE DS200TCEAG1BTF, aşırı hız sinyallerini ve alev algılama açma sinyallerini ayrı ayrı işleyebilir. Türbin çalışma sırasında sürekli olarak kendi hızını ve alev durumunu izler. Anormal bir alev veya aşırı hız oluştuğunda, türbine veya harici koruma sistemine derhal bir alarm açma sinyali gönderilir ve türbinin bitişik sistemlerinin genel güvenlik korumasını iyileştirmek için gerekli mekanik kilitleme ve elektriksel koruma önlemleri başlatılır.

fuile:GE DS200TCEAG1BTF kartında voltaj yükselmelerini ve diğer düzensiz voltaj dalgalanmalarını korumak ve dahili bileşenleri korumak için 3 sigorta bulunmaktadır. Ayrıca 30 jumper ve 2 bayonet konnektör çok çeşitli konfigürasyon seçeneklerine olanak sağlar. Kullanıcılara, kartın elektrik bağlantılarını özelleştirme, işlevselliğini ayarlama ve hatta kendi ihtiyaçlarına uyacak şekilde karıştırma yolları sağlayarak kartı farklı endüstriyel ortamlara son derece uyarlanabilir hale getirir.

Esnek konnektör düzenlemesi:J7 pd çekirdekli TCEA kartı güç konektörü, JK TCEB kartı P1 çekirdek sinyal konektörü, JL TC TG kartı açma sinyali konektörü, JW TCEB kartı alev algılama sinyali konektörü, JX1 ve JX2 papatya zinciri Ionet TC QC kartı konektörü. Bu iletişim bağlantıları türbin kontrol sistemindeki diğer bileşenlerle entegrasyonu kolaylaştırır.

Uygulama Kapsamı

Enerji Üretim Sektörü:GE DS200TCEAG1BTF, enerji üretimi sırasında türbin hızını ve alev koşullarını gerçek zamanlı olarak izler. Türbini aşırı hız koşullarından koruyabilir ve potansiyel alev koşulları yükselmeden önce azaltmak için alev algılama sinyallerine yanıt verebilir, böylece istikrarlı ve güvenli çalışma sağlar ve enerji üretiminin genel güvenilirliğini ve verimliliğini artırmaya yardımcı olur.

Petrokimya Endüstrisi:GE DS200TCEAG1BTF, bu önemli ekipmanı çalıştıran türbinin güvenli bir hız aralığında çalışmasını sağlamayı ve anormal alev belirtilerini tespit etmeyi amaçlamaktadır. Bu, yanıcı ve endüstriyel malzemelerin kullanıldığı ortamlarda ölüm kalım sonuçları doğurabilecek maliyetli arıza sürelerini ve güvenlik olaylarını önlemeye yardımcı olur.

Denizcilik Endüstrisi:GE DS200TCEAG1BTF Acil Durum Aşırı Hız Paneli, gaz veya buhar türbiniyle çalışan gemiler için mutlaka sahip olunması gereken bir paneldir. Türbin hızını ve alev durumunu izler, geminin güç kaynağını korur, sorunsuz seyir sağlar ve mürettebatın ve geminin güvenliğini korur.
