GE DS200TCCBG1ALC

Ürüne Genel Bakış

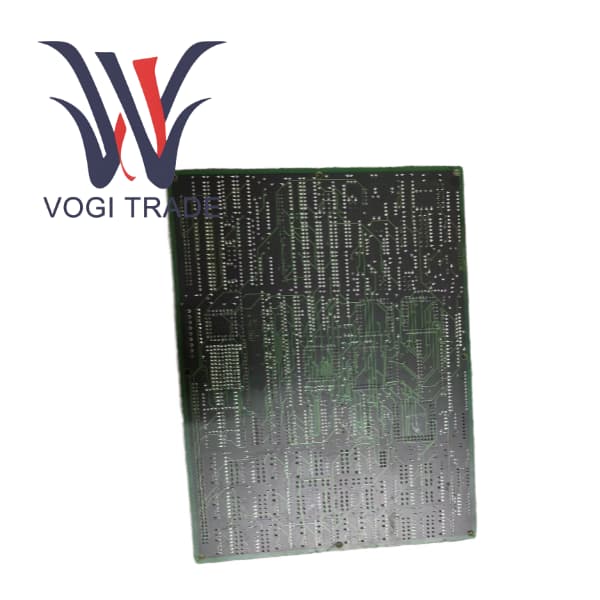

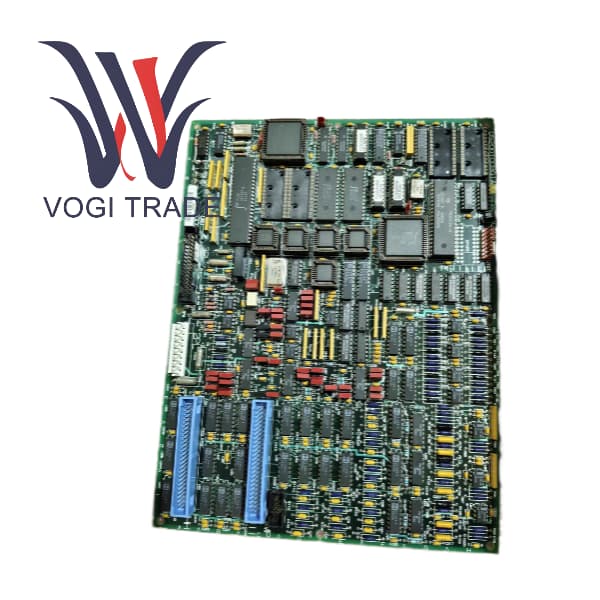

GE DS200TCCBG1ALC, General Electric tarafından kontrol çekirdeğinin 3. konumuna kurulan SPEEDTRONIC Mark V LM gaz türbini kontrol sistemi için tasarlanan evrensel bir genişletme analog I/O kartıdır. Bu kartın temel işlevi sahadan gelen çeşitli analog sinyalleri işleyerek bunları kontrol sisteminin anlayabileceği ve işleyebileceği dijital bilgilere dönüştürmektir. Aynı zamanda kontrol talimatlarını analog sinyallere dönüştürebilir ve bunları aktüatöre gönderebilir. Kart, fiziksel dünya ile dijital kontrol sistemini birbirine bağlayan önemli bir köprü görevi görüyor.

Kullanım Senaryosu

Enerji Santrallerinin İstikrarlı Çalışmasının Bekçisi

9F sınıfı kombine çevrim enerji santralinde GE 7FA gaz türbini tam kapasiteyle çalışıyor. DS200TCCB kart kartı, yorulmak bilmez bir nöbetçi gibi davranarak görevini her zaman yerine getirir.

Sıcaklık izleme, türbinin egzoz sıcaklığı ve yatak sıcaklıkları gibi önemli noktaları sürekli olarak izleyen 14 RTD kanalı aracılığıyla gerçekleştirilir. Herhangi bir anormal sıcaklık artışı anında yakalanır ve alarmları veya yük azaltma korumasını tetikler.

Güç parametreleri, PT ve CT'den sinyaller alınarak ve jeneratörün aktif ve reaktif güç çıkışı gerçek zamanlı olarak hesaplanarak korunur. Bu veriler yalnızca operatörün ekranında gösterilmekle kalmaz, aynı zamanda türbin yük kontrolü ve şebeke senkronizasyonu için temel geri bildirim sinyalleri olarak da hizmet eder.

Santraldeki çoklu basınç ve seviye vericilerini algılayan yardımcı sistemler de TCCB'ye bağlanmaktadır. Örneğin, yağlama yağı basınç sinyali güvenlik eşiğinin altına düşerse, TCCB bu bilgiyi derhal raporlayacak ve pahalı türbin yataklarının yağ eksikliği nedeniyle hasar görmesini önlemek için acil kapatma prosedürünü tetikleyecektir.

Kompleks Mark V LM kontrol sistemi, tam olarak DS200TCCBG1ALC gibi güvenilir ve hassas I/O kart kartıyla türbinin kapsamlı izlenmesini ve korunmasını gerçekleştirerek enerji santralinin güvenli, verimli ve istikrarlı çalışmasını sağlar.

Kullanım sırasında karşılaşılan sorunlar

Sinyal girişimi

Karmaşık elektromanyetik ortamlara sahip enerji santrallerinde analog sinyaller parazitlenmeye eğilimlidir ve bu da okumalarda sapmalara veya sıçramalara neden olur. İyi koruma ve topraklama çok önemlidir.

Yapılandırma hataları

G/Ç yapılandırıcısında RTD kanalı için yanlış bir ölçek numarası seçilirse, sıcaklık okumalarında önemli bir sapmaya neden olur.

Terminal kartı atlama kablosu ayarları

TBCB terminal kartında mA sinyallerinin aralığını ayarlamak için donanım atlama telleri bulunmaktadır. Jumper ayarları sahadaki vericinin çıkışıyla eşleşmiyorsa sinyal doğru şekilde okunmayacaktır.

Anakart kartı arızası

Tasarım sağlam olmasına rağmen, yüksek sıcaklık ve yüksek nemli ortamlarda uzun süre çalışırken kart üzerindeki bileşenler hala eskiyebilir veya arızalanabilir, bu da anormal kanal okumaları, kart kartı iletişim kesintileri vb. olarak kendini gösterebilir.

Değiştirme ve Uyumluluk

Resmi Değiştirme

En güvenli alternatif aynı model DS200TCCB'nin yeni bir kartını kullanmaktır. GE, ana model aynı olduğu sürece G1, ALC vb. ekleri olan bir donanım revizyon sürümü yayınlayabilir, genellikle uyumludurlar.

Fonksiyonel Değiştirme

Mark V dışı sistemlerde veya yenileme projelerinde benzer işlevleri gerçekleştirmek için üçüncü taraf bir evrensel G/Ç modülü kullanmayı düşünebilirsiniz. Ancak bu, son derece emek yoğun olan kablolama ve yazma kontrol mantığının yeniden tasarlanmasını gerektirir. Genellikle yalnızca tüm sistemi yükseltirken dikkate alınır.
