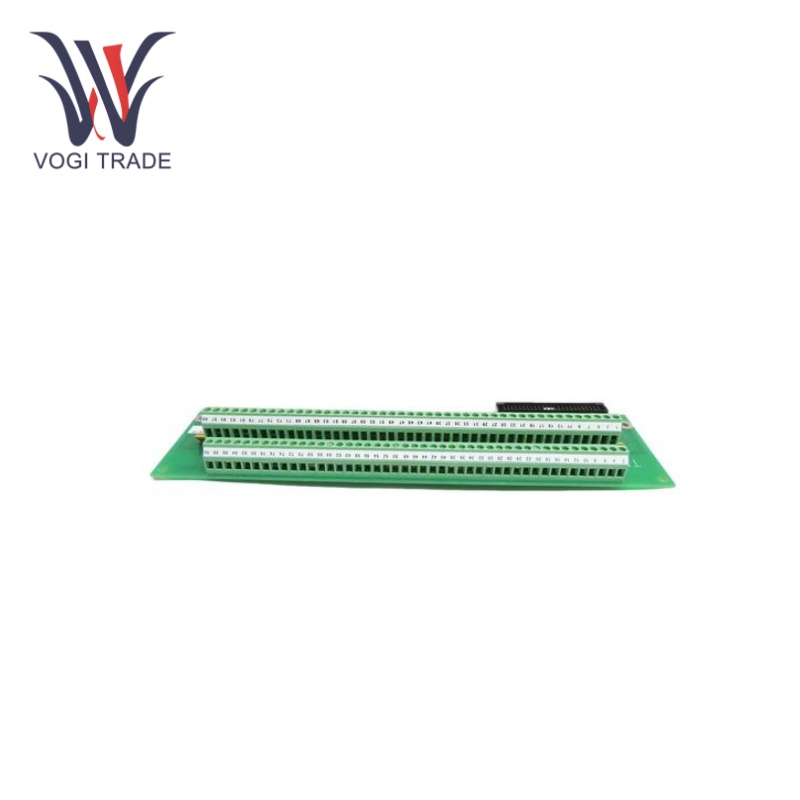

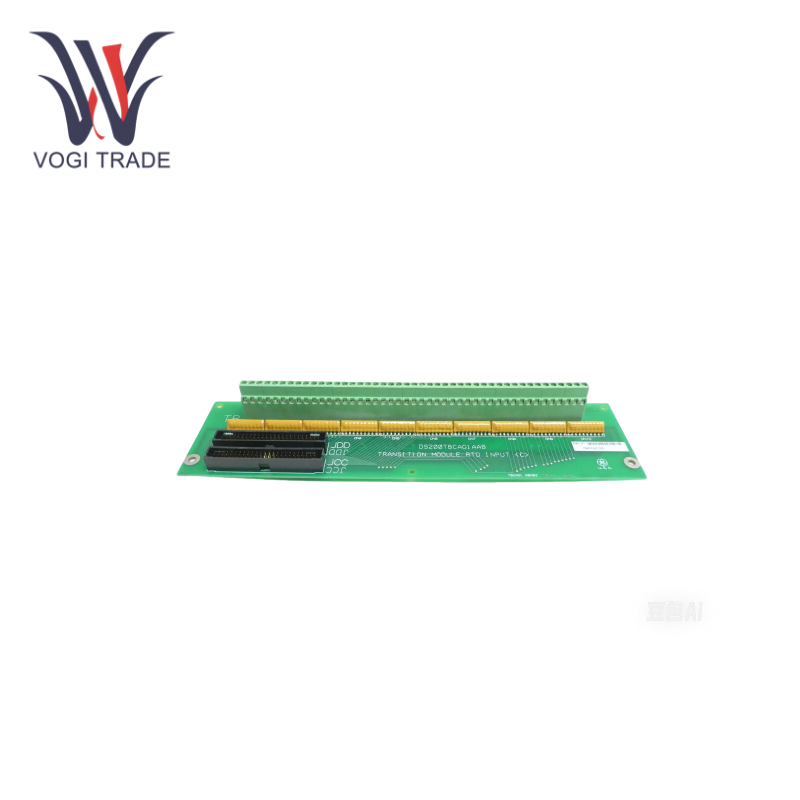

GE DS200TBCAG1AAB

Giriş: 30 adet 3 kablolu RTD (direnç sıcaklık dedektörü) girişi.

Bağlantı: JCC bağlantısı ve JDD bağlantısı.

Ürün Fonksiyonu

RTD Tkoll: GE DS200TBCAG1AAB, Mark V serisi türbin kontrol sisteminde RTD terminal modülü olarak kullanılır ve sıcaklığı ölçmek için kullanılan RTD sensörleri için bağlantı ve terminal noktaları sağlar.

AnalogG/Ç Terminali Board: GE DS200TBCAG1AAB bir RTD terminal modülü olarak doğmuştur ancak analog I/O terminal kartı olarak da kullanılabilir, diğer analog giriş ve çıkış sinyalleri bağlanabilir ve işlenebilir.

SignalTerminal: Kart, türbin kontrol sistemi içindeki çeşitli sinyalleri izlemek ve kontrol etmek için iki adet 90 sinyal hattı terminali ile donatılmıştır.

Konektör: GE DS200TBCAG1AAB, çeşitli sistem konfigürasyonları için çok yönlü iletişim seçenekleri sağlayan, JDD ve JCC ile işaretlenmiş iki adet 50 pinli konnektör içerir.

Auygulama aralığı

Güç Genirasyon: GE DS200TBCAG1AAB Türbinin güvenli ve verimli çalışmasını garanti etmek amacıyla çeşitli bileşenlerin (türbin kanatları, yataklar ve yanma odaları dahil) sıcaklığını izlemek ve düzenlemek için genellikle enerji üretim sektöründeki gaz türbini kontrol sistemlerinde kullanılır.

Endüstriyel Otomasyon: GE DS200TBCAG1AAB, örneğin kimyasal üretim tesislerinde, rafinerilerde ve reaktörlerin, fırınların ve diğer ekipmanların sıcaklığını takip etmek için üretim tesislerinde sıcaklık takibi ve yönetimi gerektiren ek endüstriyel otomasyon sistemlerinde uygulanabilir.

Sorun giderme

Bağlantı Sorunları:JCC ve JDD konektörleri ve RTD sensör terminalleri bağlantı sorunları. Tüm bağlantıların sıkı olduğundan ve korozyon veya hasar içermediğinden emin olun. Bağlantı gevşekse veya hasar görmüşse konnektörü veya terminalleri gerektiği gibi yeniden kurun veya değiştirin.

Arızalı RTD Sensörü: Sıcaklık okumaları yanlış veya tutarsızsa, bu RTD sensörünün arızalı olduğunun bir işareti olabilir. Direnç değerinin doğru olup olmadığını belirlemek için bir multimetre veya başka bir test ekipmanı kullanın. (Bir sensörün arızalı olduğu belirlenirse değiştirin.)

CDevre Kartı Arızası: Bağlantıları ve sensörleri kontrol ettikten sonra modül hala düzgün çalışmıyorsa, devre kartında sorun olabilir.

Yapılandırma Hatası: Doğru olduklarından emin olmak için modülün ve ilgili kontrol sisteminin konfigürasyon ayarlarını kontrol edin. Jumper ve yazılım ayarlarının veya diğer parametre ayarlarının yanlış olmadığını ve modülün çalışmasını olumsuz etkilemediğini doğrulayın.

Teşhis göstergeleri: Sorunu belirlemenize yardımcı olacak hata kodları veya durum mesajları için tanılama LED'lerine bakın.
