GE DS200RTBAG1AHC

Teknik Parametreler

Röle Sayısı: 10 (K20–K29)

Röle Tipleri: K20–K26: DPDT (Çift Kutuplu Çift Atışlı) K27–K29: 4PDT (Dört Kutuplu Çift Atışlı)

Bobin Gerilimi: 110 V DC (G1 Grubu)

İletişim Değerlendirmesi: DPDT Röleleri: 10 A     4PDT Röleleri: 1 A

G/Ç Koruması: 130 V AC Metal Oksit Varistörler (MOV'ler)

Anahtar Konektörler: RPL (16 pinli), OPTPL (2 pinli), C1PL–C5PL, Y9PL–Y37PL, vb.

Terminal Noktaları: Röle G/Ç için 52 terminal (K20–K26)

Yapılandırma: Güç kaynağı ve sinyal yönlendirme için atlama telleri (JP1–JP15) aracılığıyla yapılandırılabilir

Montaj: Panele monte edilir, vidalarla ayırıcılara sabitlenir

Ürüne Genel Bakış

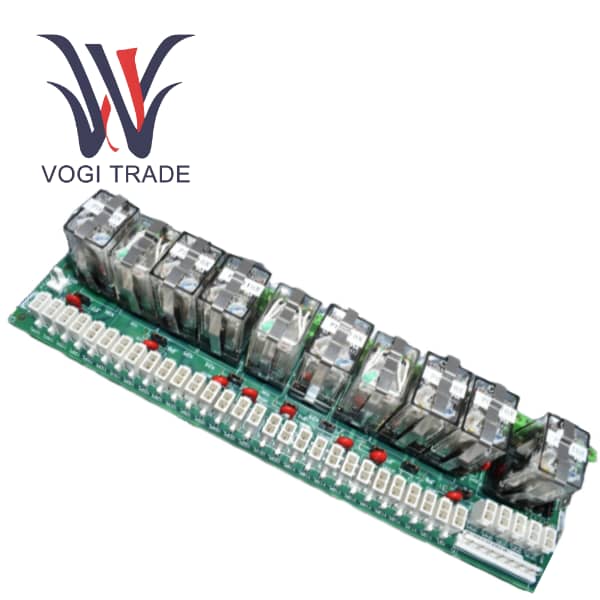

GE DS200RTBAG1AHC, General Electric tarafından piyasaya sürülen yüksek performanslı bir röle terminal kartıdır (RTBA). Röle Terminal Kartı, endüstriyel sürücülerde veya uyarma kabinlerinde kullanım için isteğe bağlı bir genişletme kartı olarak tasarlanmıştır. Bu kart on adet röleyi entegre eder ve esnek sinyal kontrolü ve arayüz genişletme fonksiyonları sunabilir, bu da onu karmaşık endüstriyel otomasyon ve kontrol sistemleri için uygun hale getirir.

Röle Terminal Kartı çoklu kontrol güç kaynağı konfigürasyonlarını destekler ve mükemmel uyumluluk ve güvenilirliğe sahiptir. Bu kart çeşitli GE sürücü ve kontrol sistemlerinde yaygın olarak kullanılmakta ve kontrol mantığını ve çıkış yeteneklerini önemli ölçüde geliştirmektedir.

Özellikler

Yüksek konfigürasyon esnekliği

Röle bobini, çok çeşitli tasarım seçenekleri sunan dahili (LTB kartı) veya harici bir güç kaynağıyla çalıştırılabilir.

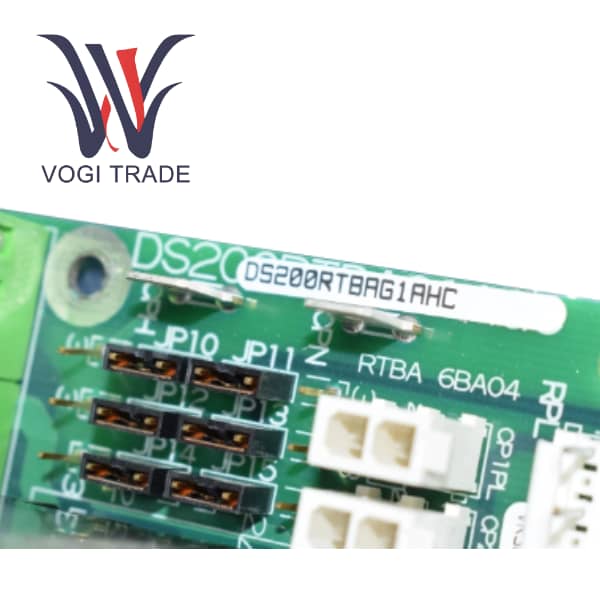

Röle Terminal Kartı, çok seviyeli atlama kablosu Ayarları (JP1-JP15) aracılığıyla çeşitli kontrol mantıklarına ve güç kaynağı gereksinimlerine uyarlanabilir.

Sağlam ve güvenilir performans

Tüm röle G/Ç'leri, geçici voltaj değişimlerine direnmek ve servis ömrünü garanti etmek için metal oksit varistör (MOV) korumasıyla donatılmıştır

Her bir röle grubu, hızlı görsel arıza tespitini ve bakımı kolaylaştıran entegre bir LED durum gösterge ışığıyla donatılmıştır.

Modüler tasarım bakımı kolaylaştırır

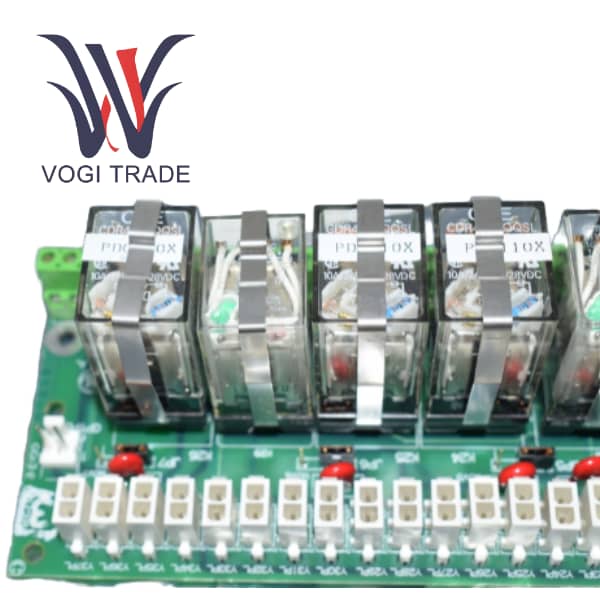

Bağımsız röle, tak ve çek tasarımını benimseyerek devre kartının tamamını değiştirmeye gerek kalmadan hızlı değiştirmeye olanak tanır ve arıza süresini büyük ölçüde en aza indirir.

Anlaşılır terminal numaraları ve ayrıntılı konnektör açıklamaları kablolama, hata ayıklama ve sorun giderme süreçlerini basitleştirir.

Ampirik uyumluluk

DS200RTBAG1AHC, GE endüstriyel tahrik ve kontrol sistemleriyle kusursuz entegrasyon için özel olarak tasarlanmıştır.

Özel uygulama gereksinimlerini karşılamak için çoklu bobin voltajı versiyonları (DC 110V/24V, AC 115V) sağlanmıştır.

Güvenliği artırın

GE DS200RTBAG1AHC, General Electric tarafından piyasaya sürülen yüksek performanslı bir röle terminal kartıdır (RTBA). Röle Terminal Kartı, endüstriyel sürücülerde veya uyarma kabinlerinde kullanım için isteğe bağlı bir genişletme kartı olarak tasarlanmıştır. Bu kart on adet röleyi entegre eder ve esnek sinyal kontrolü ve arayüz genişletme fonksiyonları sunabilir, bu da onu karmaşık endüstriyel otomasyon ve kontrol sistemleri için uygun hale getirir.

Uygulama aralığı

Vinç ve caraskalların kontrolünde kaldırma, sağa sola hareket etme, emniyet limit switchleri ​​gibi kontrol fonksiyonlarını yönetir.

GE Mark V, Mark VI ve diğer sürücü sistemlerinde endüstriyel motor kontrol ve sürücü sistemlerinde değişken frekanslı sürücü (VFD) olarak uygulanarak yardımcı kontrol çıkışı sağlar. GE DS200RTBAG1A, yardımcı fanları ve su pompalarını başlatabilir/durdurabilir veya sürücü durumunu (çalışıyor, hazır, arıza) merkezi PLC/HMI'ya görüntüleyebilir.

Büyük motorlar/jeneratörler için uyartım kontrolü açısından, uyartım sisteminde manyetik alan uygulaması ve bağlantı kesme gibi anahtar kontrol ve kilitleme fonksiyonları sağlar.

Bobin Gerilimi: 110 V DC (G1 Grubu)

Taşıma sisteminin kontrolünde birden fazla konveyör arasındaki kilitleme ilişkisi yönetilir. Bir konveyörün başlatılması ve durdurulması diğerinin çalışma durumuna bağlıdır.

Mekanik otomasyon

Enjeksiyon kalıplama makineleri, presler ve CNC ekipmanı gibi üretim makinelerinde güvenlik ve kontrol kilitlerini (erişim kontrolü koruması ve yağlama basıncı izleme gibi) gerçekleştirin.

DS200RTBAG1AHC, karmaşık pompalama veya sıkıştırma sistemleri için çok seviyeli kontrol dizileri ve durum izleme sağlar.

Malzeme taşıma ve ağır sanayi

Vinç ve caraskalların kontrolünde kaldırma, sağa sola hareket etme, emniyet limit switchleri ​​gibi kontrol fonksiyonlarını yönetir.

Başlatma alarmı, fren kontrolü ve halat çekme güvenlik sisteminin izlenmesini sağlamak için maden konveyörlerinin yüksek güvenilirliğe sahip konveyör tahrik sisteminde uygulanır.

Enerji Üretimi ve Dağıtımı

Jeneratör kontrol paneli DS200RTBAG1AHC, alarmın (alarm kornası, gösterge ışığı) serileştirilmesi ve yardımcı sistem kontrolü için kullanılır.

Yapılandırılabilir otomatik transfer anahtarı, ana ve yedek güç kaynakları arasında geçiş yapmak için kontrol mantığı sağlar.

Şalt kontrolünde devre kesici kontrolü ve durum göstergesi sağlayan röle fonksiyonu.

Sistem entegrasyonu ve arayüz yönetimi

Enjeksiyon kalıplama makineleri, presler ve CNC ekipmanı gibi üretim makinelerinde güvenlik ve kontrol kilitlerini (erişim kontrolü koruması ve yağlama basıncı izleme gibi) gerçekleştirin.

Tek bir kontrolör tarafından gönderilen kontrol sinyali, çok kanallı çıkış genişletme için birden fazla bağımsız devreyi aynı anda etkinleştirmek üzere bu kart üzerinden yönlendirilebilir (örneğin, tek bir "hata" sinyali bir alarmı, gösterge ışığını tetikleyebilir ve PLC'ye bir sinyal gönderebilir).
