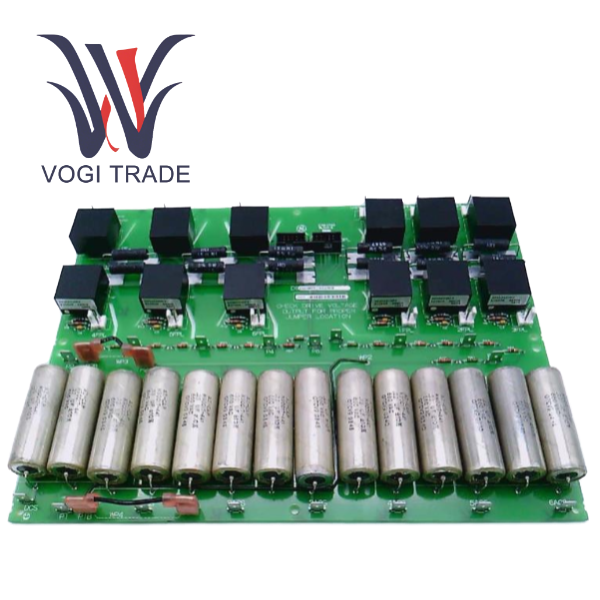

GE DS200PCCAG1ADB Marka: GEAçıklama: Güç Bağlantı KartıDurum: YepyeniSertifika: COO TEST RAPORU GARANTİ MEKTUBUGaranti: 1 yılEnvanter Adeti: 10Durum: YepyeniNakliye Limanı: XiamenGE DS200PCCAG1ADB, çeşitli endüstriyel sistemlerde güç dönüşümünü, kontrolünü ve dağıtımını kolaylaştırmak için tasarlanmıştır. Sağlam tasarımı ve güvenilirliği, onu türbin sistemleri ve diğer endüstriyel ekipmanlar için gücün yönetilmesinde önemli bir bileşen haline getiriyor.
| imalat |
GE |
| Model Numarası |
DS200PCCAG1ADB |
| Sipariş Numarası |
DS200PCCAG1ADB |
| Katalog |
Mark V |
| Menşei ülke |
Amerika |
| HS KODU |
85389091 |
| Boyut |
19cm x 19cm x 4,5cm |
| Ambalaj Boyutu |
21cm x 21cm x 7cm |
| Ağırlık |
1,8 kg |
Teknik Parametre

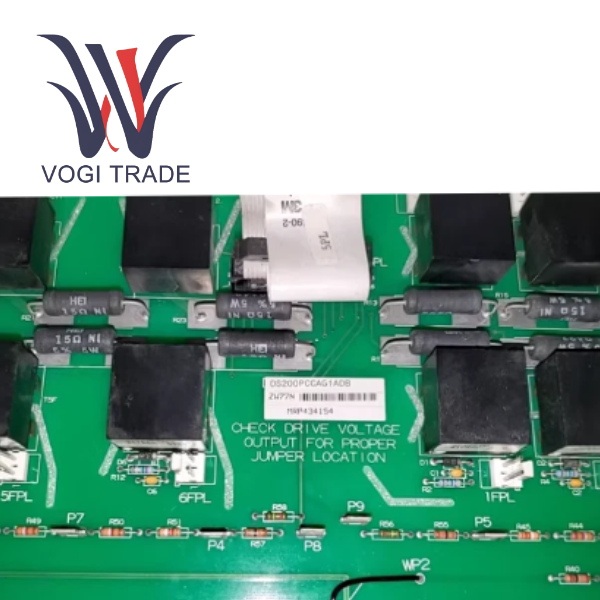

• 1FPL-6FPL, 1RPL-6RPL: SCR köprüsüne kapı darbe sinyalleri çıkışı • 5PL: DCFB güç kaynağı kartıyla iletişim kurar, kontrol sinyallerini ve +24V güç kaynağını alır. • JP1, JP2: DC voltajı geri beslemesinin zayıflama oranını sistem voltajıyla eşleşecek şekilde ayarlamak için kullanılır. • WP3, WP4: Tampon kapasitör ağının ve gerilim geri besleme kanalının güç köprüsünün aynı düğümüne bağlı olup olmadığını seçmek için kullanılır.
DC armatür voltaj aralığı
240 - 630 V DC (JP1/JP2 atlama kablosu aracılığıyla seçilen belirli değer)
AC giriş voltajı
≤ 600V RMS
Uygulanabilir çerçeve
C, G çerçeve sürücüleri
Eşleşen güç panosu
1,8 kg
Tampon devresi
AC ve DC tamponlar
Ana konektör
Yapılandırılabilir atlama telleri
Ürün Detayları
DS200PCCAG1ADB, GE Endüstriyel Kontrol Sistemleri tarafından üretilen DS200PCCA serisi güç bağlantı kartlarının özel bir modelidir. Bu kart, sürücünün kontrol devresini (DCFB güç kartı gibi) tristör (SCR) güç köprüsüne bağlayarak DC sürücü sisteminde önemli bir arayüz rolü oynar.
Temel işlevi, güç köprüsünün iletim durumunu hassas bir şekilde kontrol ederek yerleşik darbe transformatörü aracılığıyla tristöre izole edilmiş kapı tahrik darbe sinyalleri sağlamaktır. Ek olarak bu kart, sistemin kararlı çalışmasını sağlamak için armatür voltajını izleyebilen ve devredeki voltaj artışlarını ve gürültüyü bastırabilen bir voltaj geri besleme kanalı ve bir tampon devresini entegre eder.
Uygulama Kapsamı
Kullanıcılar analog giriş cihazları sağlıyorsa, elektromanyetik girişimi önlemek için bunları korumalı kablolarla karşılık gelen işaretli analog giriş terminallerine bağlayın. Dijital giriş ve çıkış cihazları için GE DS200PCCAG1ACB'yi kullanın, bunları sıkı bir şekilde polarize edin ve uygun dijital I/O bağlantı noktalarına sıkı bir şekilde bağlayın.
Özel GE konfigürasyon yazılımını kullanın Kullanıcılar, Grafik Kullanıcı Arayüzü (GUI) ile giriş/çıkış sinyallerini karakterize edebilir, analog girişleri kalibre edebilir veya IP ve ağ protokolleri gibi iletişim konfigürasyonlarını tanımlayabilir. Kullanıcılar ayrıca kontrol algoritmalarını endüstriyel süreçlerine göre uyarlayabilirler.
Uygulama Alanları
Ağır makine
Metal haddeleme ve işleme ekipmanları
Madencilik vinçleri ve konveyörleri
Kağıt makineleri
Yüksek performanslı DC hız kontrolü gerektiren diğer endüstriyel uygulamalar.
