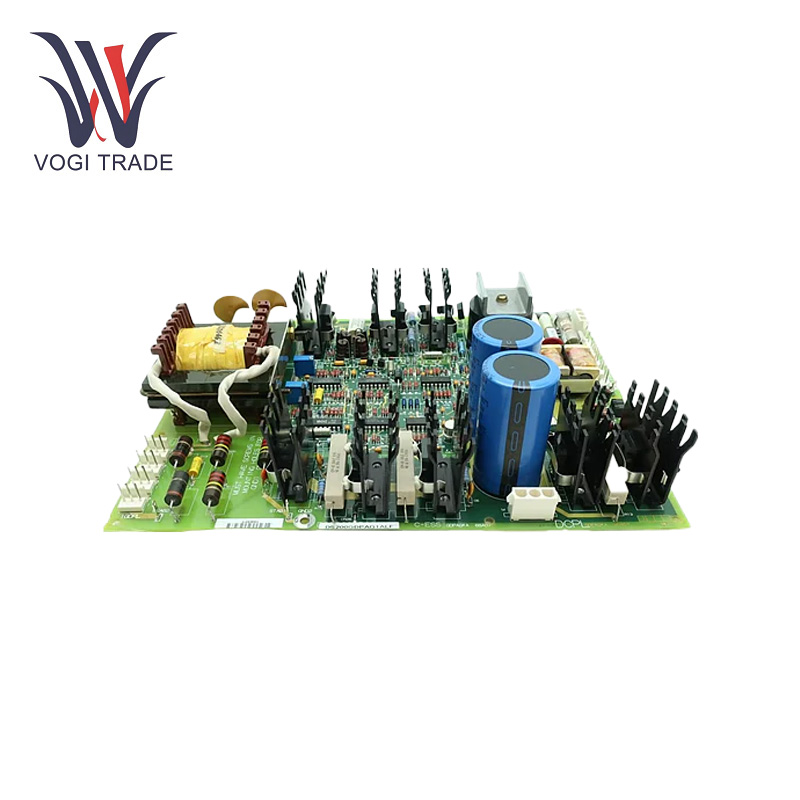

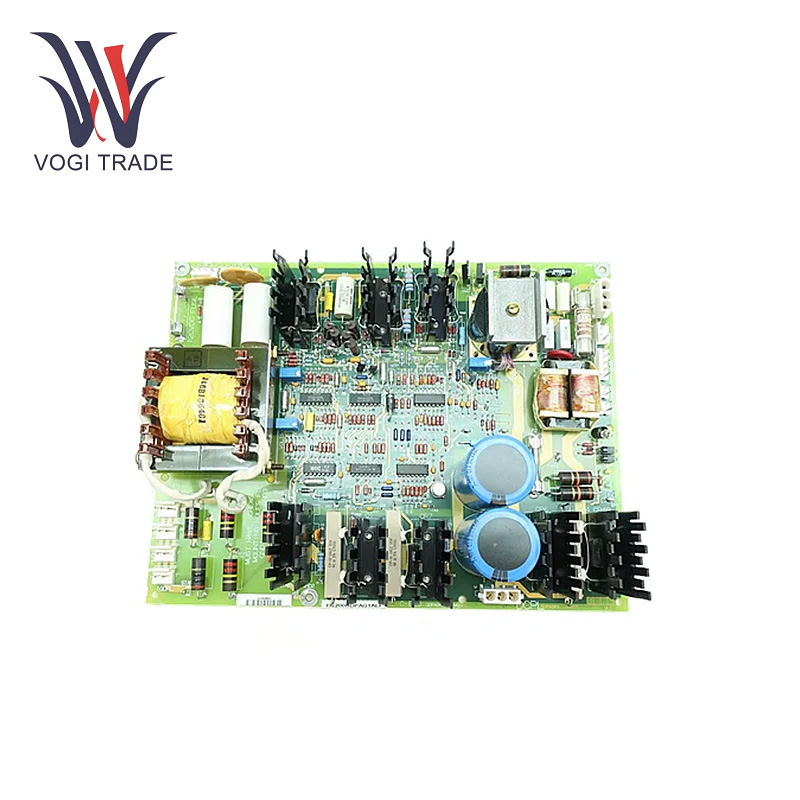

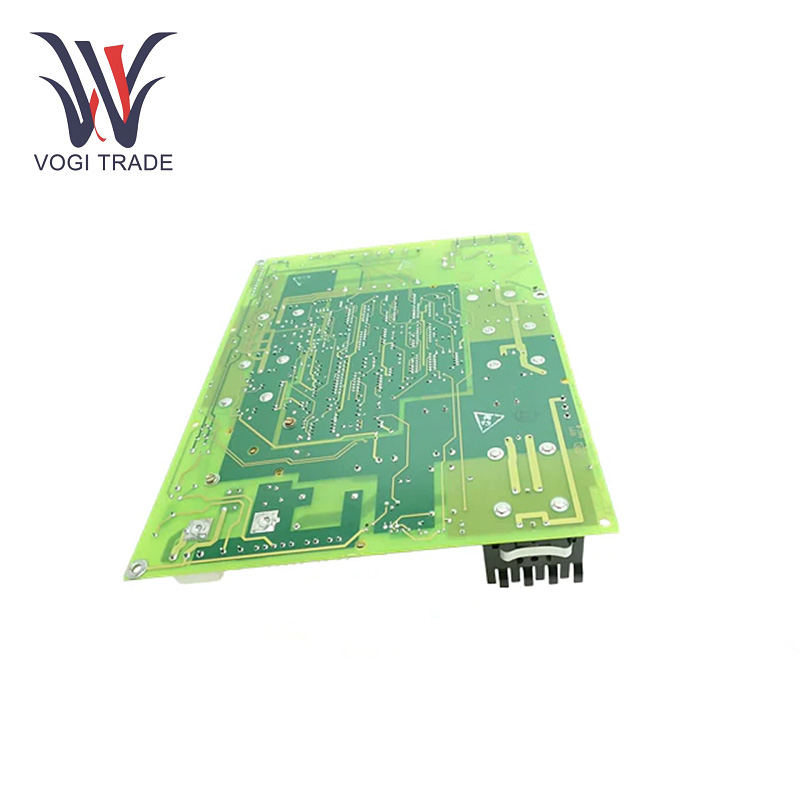

GE DS200GDPAG1ALF

Teknik Parametre

Giriş voltajı aralığı: 80-132V AC.

Çıkış gücü: 600-700W.

İnvertör frekansı: 27kHz.

Çalışma sıcaklığı aralığı: 0°C ila 60°C.

Test noktaları: Kolay sorun giderme ve hata ayıklama için birden fazla TP test noktası sağlanmıştır.

Konektörler: İki adet bıçaklı konnektör ve dört adet GX PL konnektörü içerir. Bıçaklı konnektörler koruma topraklaması ve kontrol bileşeni arka paneline giriş olarak kullanılabilir; GX PL konnektörleri diğer cihazları veya bileşenleri bağlamak için kullanılır.

Fonksiyonel Özellikler

AOlabilmekd DC Giriş Yeteneği: GE DS200GDPAG1ALF'ın AC ve DC girişi desteği, onun çeşitli endüstriyel güç kaynağı mimarilerine entegre edilmesini sağlar.

Verimli Güç Dönüşümü: Cihaz, verimli güç dönüşümü sağlayan 27 kHZ'lik yüksek frekansta çalışır, böylece bir sürücü sürücüsü ve bir giriş doğrultucunun varlığıyla istikrarlı bir çıkış gücü elde edilir.

Çoklu koruma devresi: GE DS200GDPAG1ALF, invertör aşırı akım devresi, regülatör aşırı akım devresi, P80 aşırı gerilim devresi, düşük gerilim kontrol gerilimi devresi, CVOK çalıştırma sinyal devresi gibi birçok koruma devresine sahiptir. Bu devreler kartı farklı arıza koşullarından korur ve kartın güvenilirliğine ve dayanıklılığına katkıda bulunur.

İşlem Yöntemleri

Kurulum: GE DS200GDPAG1ALF, sürücü montaj plakasına veya sürücü kabinine monte edilebilir.

Güç Bağlantısı: Güç kaynağını karttaki ilgili konnektörlere bağlayın. Konektörlerin kilitli olduğundan emin olun. AC güç kablosunu kullanarak AC giriş terminallerine bağlayın. DC girişi için DC güç kablosunu ilgili terminallere bağlayın.

Topraklama: Panoların güvenliğini ve düzgün çalışmasını sağlamak için 3 adet GND1, GND2, GND3 montaj vidası ile LayGround.

Yapılandırma ve İzleme: Varsa, sistemin yapılandırma yazılımını veya arayüzünü kullanarak kartı yapılandırın. Çalışma sırasında, kartın durumunu gözlemlemek için LED göstergelerini de düzenli olarak kontrol edin. Herhangi bir anormal durum keşfederseniz, uygun şekilde hata ayıklama alıştırması yapın.

Uygulama Alanları

Buhar Türbini Yardımcı Kontrol: GE DS200GDPAG1ALF, buhar türbini enerji üretimi ile ilgili ekipmanların güç kaynağını ve sinyal işlemesini kontrol etmek için kullanılır. Özellikle yağlama yağı pompaları ve yoğuşma pompaları da dahil olmak üzere buhar türbininin yardımcı ekipmanı için güç kaynağı yönetimini ve sinyal işleme kontrolünü kontrol eder. Karşılaşılan proses altında cihazların etkili çalışmasını sağlamak için bunu çeşitli çalışma modlarının kontrolüyle birleştirin, böylece tüm makinenin işlevsel gereksinimlerine ulaşmasını sağlayın.

Açık Deniz Platformu Güç Sistemi: Açık deniz sondaj platformundaki güç kaynağı sistemleri karmaşık ve gereklidir. Platform jeneratör setlerinin kontrolü gibi geniş uygulamalara sahiptir. Sahnedeki çeşitli donanımların güç talebindeki değişiklikle yüzleşmek için heyecan verici jeneratörleri tam olarak kontrol eder. Modül, güç talebinde büyük artışların yaşandığı sondaj ekipmanı başladığında veya durduğunda jeneratör çıkışının yeterince hızlı tepki vermesini sağlar.

Endüstriyel Otomasyon: Yüksek frekanslı ve güvenilir güç kaynağı ve güç dönüşümü kullanan endüstriler için GE DS200GDPAG1ALF, otomasyon sisteminin düzgün çalışması için istikrarlı ve güvenilir bir güç kaynağı sağlayarak güç kontrol sistemlerine, sürücülere ve diğer elektrikli ekipmanlara uygulanabilir.
