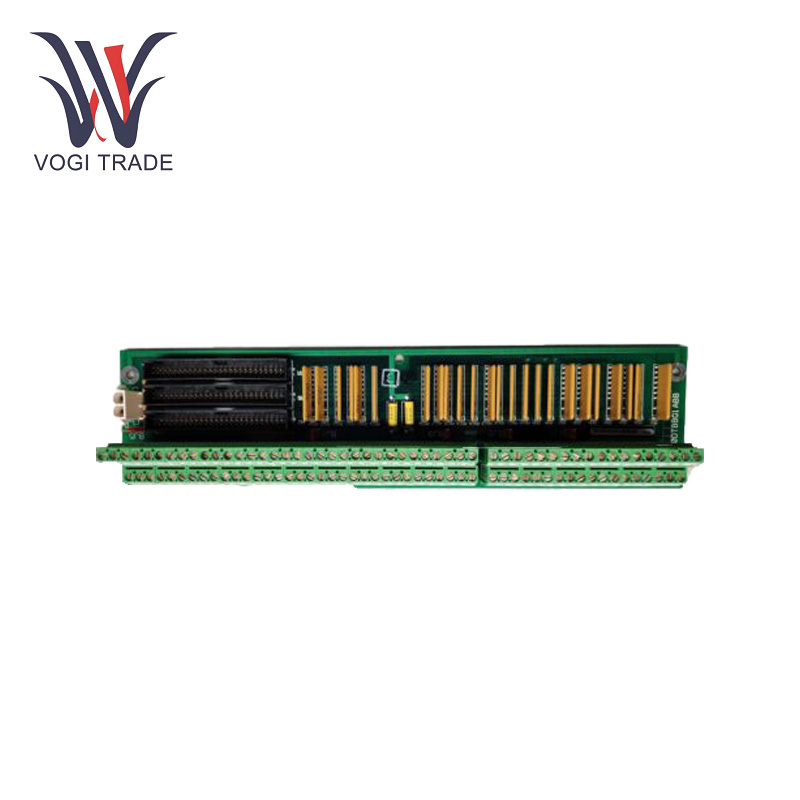

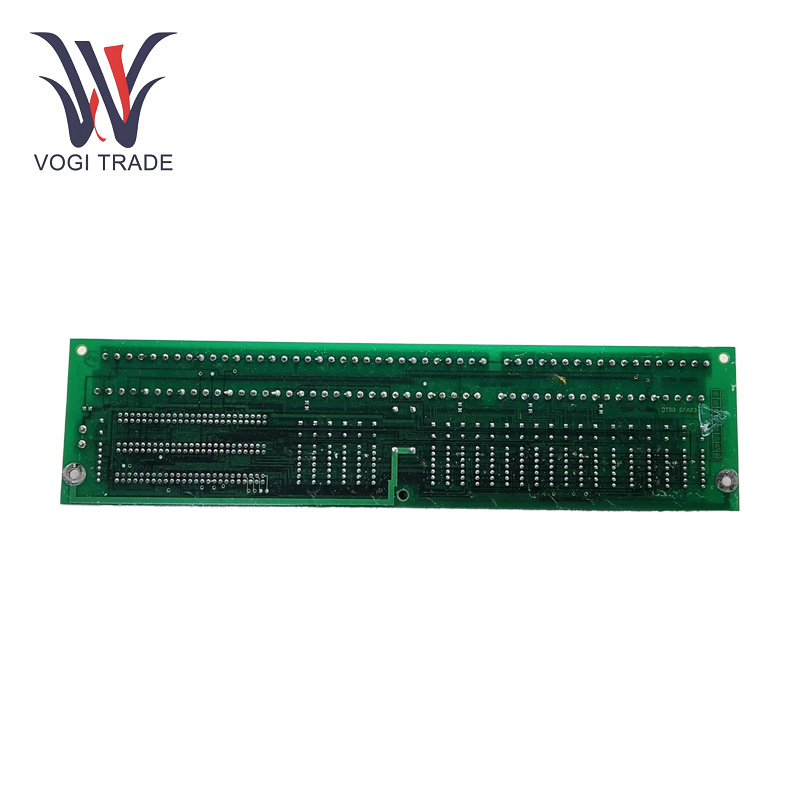

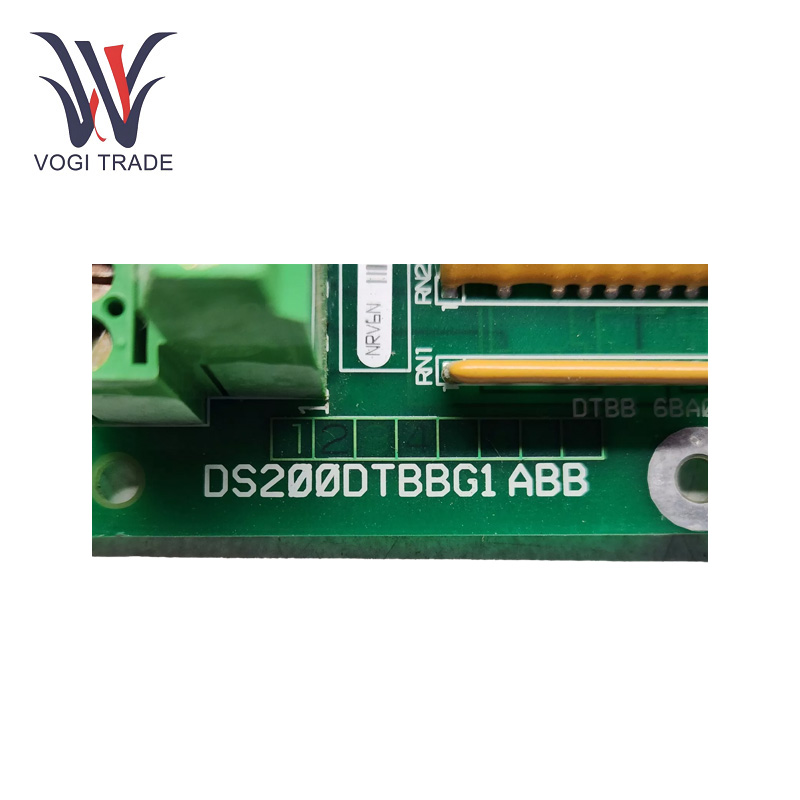

GE DS200DTBBG1ABB

Teknik Parametre

Giriş voltajı aralığı: 24V DC'den 125V DC'ye.

Çalışma sıcaklığı aralığı: - 30°C ila 65°C.

Depolama sıcaklığı aralığı: -40°C ile 85°C arası.

Terminal blokları: 2, her terminal bloğu, hatları etkili bir şekilde yönetebilen 95'e kadar sinyal hattını barındırabilir.

Konektörler: Diğer sistem bileşenleriyle kolay bağlantı için üç adet 50 pinli konnektör vardır ve ayrıca bayonet konnektörler ve jumper'larla donatılmıştır.

Fonksiyonel Özellikler

Dijital Sinyal Sonlandırma: GE DS200DTBBG1ABB, 47-96 dijital kontak girişleri için sonlandırma görevi görür, belirli dijital giriş sinyalleri için özel bağlantı noktaları sağlar ve saha cihazları ile kontrol sistemi arasında dijital sinyallerin doğru ve güvenilir iletimini sağlar.

DIN Ray Montajı: GE DS200DTBBG1ABB, DIN ray bağlantısı için tasarlanmış olup, kolay kurulum ve sökme olanağı sağlar. Kabin alanından tasarruf etmek için DIN rayına dikey olarak yerleştirilebilir ve gerekirse iki DSVO kartı VSVO'ya bağlanabilir.

Çok Yönlü Bağlantı: GE DS200DTBBG1ABB'nin ikili terminal blokları ve çoklu konnektörleri, verimli kablo yönetimi ve esnek bağlantı seçenekleri sunarak sensörler, aktüatörler ve kontrolörler gibi diğer sistem bileşenleriyle kusursuz entegrasyona olanak tanır.

Kart Yapılandırması: DSVOH1B'de 22W ila 1.000W arasında değişen servo valf bobin direnci ve gerekli bobin akımı JP1 ve JP2 jumper'ları aracılığıyla seçilebilir.

Sorun giderme

Sinyal İletim Arızaları:GE DS200DTBBG1ABB ile sinyal iletim sorunları ortaya çıktığında kullanıcılar darbe akslarını analiz etmelidir. Sinyal kablolarının uygun şekilde bağlandığından ve hasar görmediğinden emin olun. Sinyal normal aralıktaysa, giriş ve çıkış bağlantı noktalarındaki sinyal seviyesini bir multimetre veya osiloskopla ölçün ve test edin. Sinyalin normal olması durumunda, arayüze bağlı ilgili cihazları ve devreleri kontrol edin.

Yönetim Kurulu Sorunları: Anakartın kendisinde sorun varsa, hasar belirtileri (yanmış bileşenler, gevşek konektörler, kırık izler vb.) açısından inceleyin. Mümkün olduğunda, kartın işlevlerini ve durumunu kapsamlı bir şekilde kontrol etmek için teşhis araçlarını veya yazılımları kullanın. Arızalıysa kartı yenisiyle değiştirin.

Uygulama Alanları

Türbin ve Jeneratör Kontrolü:GE DS200DTBBG1ABB, türbin ve jeneratör kontrol sürecindeki bileşenler arasında verimli sinyal bağlantısını sağlamak için GE Speedtronic Mark VI kontrol sisteminde önemli bir rol oynar.

Endüstri Otomasyonu: Çeşitli endüstriyel otomasyon sistemlerinde, gerçek zamanlı veri toplama, sinyal işleme ve cihaz kontrolünü elde etmek, üretim hattının otomasyon seviyesini ve üretim verimliliğini artırmak için sensörleri, aktüatörleri ve diğer kontrol cihazlarını bağlamak için kullanılır. .

Enerji Santralleri: GE DS200DTBBG1ABB, bir enerji santralinin kontrol sisteminde kazanlar, türbinler ve jeneratörler gibi çeşitli ekipmanların çalışmasını izlemek ve kontrol etmek için yaygın olarak kullanılabilir, böylece enerji üretim ekipmanlarının istikrarlı çalışmasını ve enerjinin verimli dönüşümünü sağlar.
