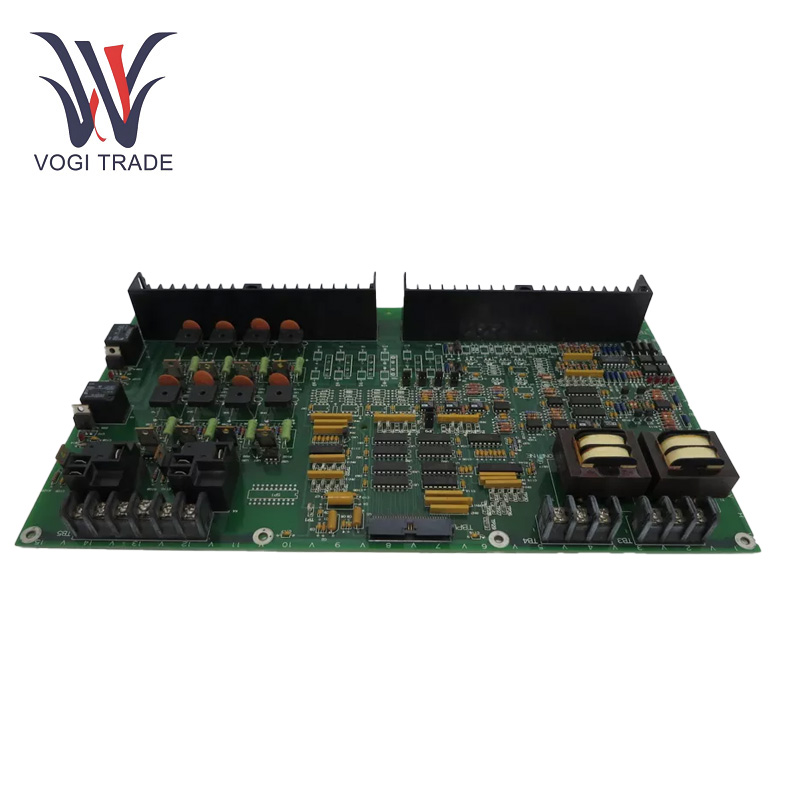

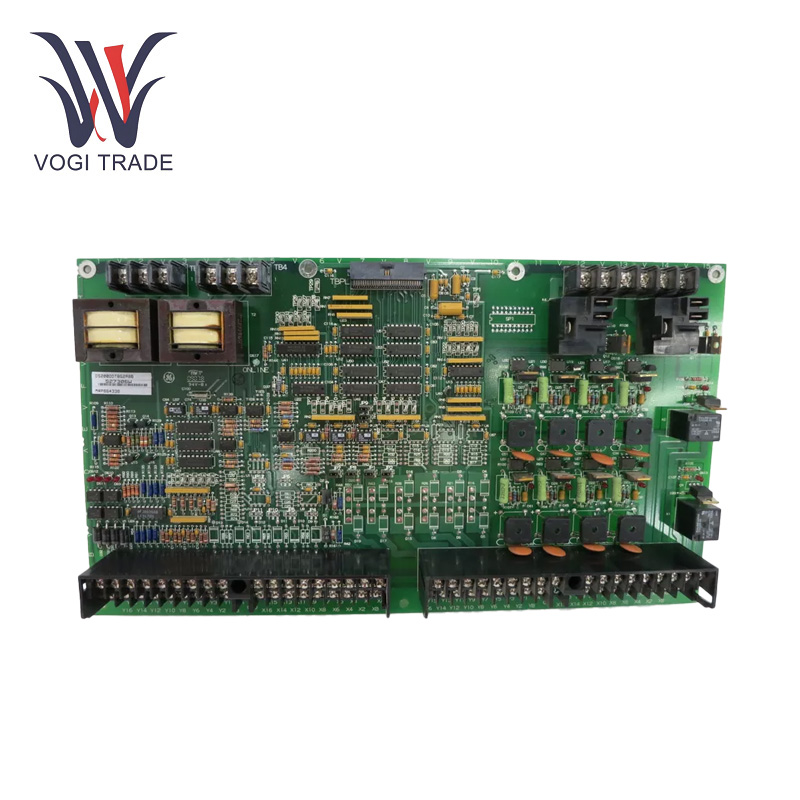

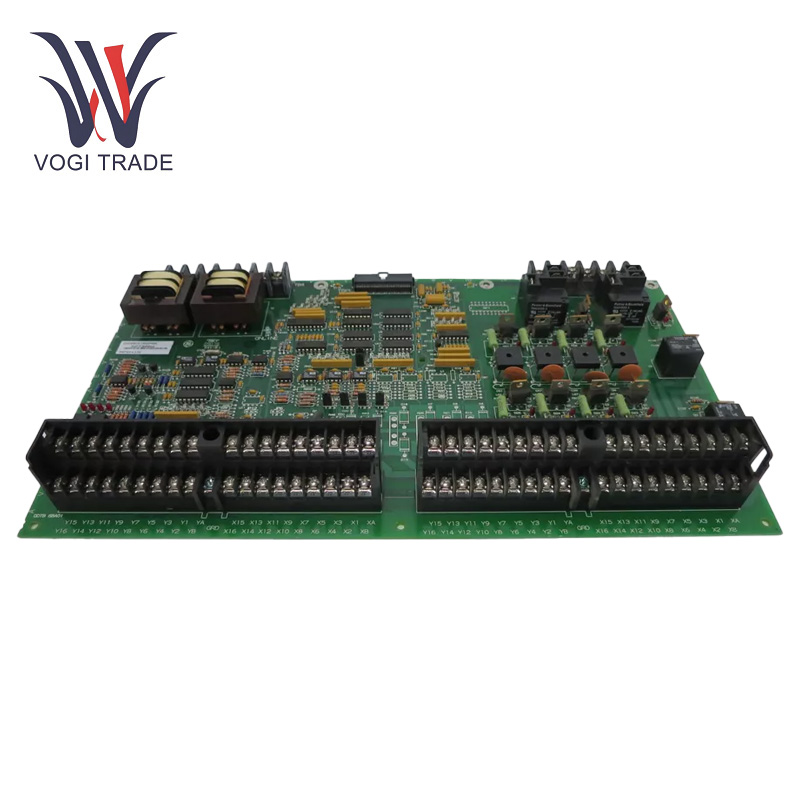

Ge ds200ddbg2abb

Çalışma parametreleri

Voltaj parametreleri: 60 Hz'de 24 - 250 VDC / 24 - 230 VAC veya 50 Hz'de 125 - 230 VAC'a yanıt verebilir.

Yüksek voltajlı AC girişleri: 2

Yüksek akım sinyal girişleri: 6

Düşük akım sinyal girişleri: 3

4-20 mA akım döngü girişleri: 2'ye kadar

Disedik Voltaj Girişleri: Mevcut

Arabelleğe alınmış analog çıkışlar: 4

4-20 mA akım oUTPUTS: 2

Dijital giriş/çıkışlar: 16

Voltaj parametreleri: 60 Hz'de 24 - 250 VDC / 24 - 230 VAC veya 50 Hz'de 125 - 230 VAC'a yanıt verebilir.

Sıcaklık Aralığı:0 ila 50 ºC'dir.

Ürün işlevleri

G/Ç sinyal yönetimi: GE DS200DDTBG2ABB, yüklü bir invertör yardımcı I/O terminal kartıdır Yüksek yoğunluklu konektör şerit kablolarının kitlesel istihdamı, diğer modelleri birbirine bağlamak için büyük bir başarı olduğu anlamına gelir. Bu, bağlantıların kontrol sistemindeki her türlü giriş ve çıkış sinyalini bir bileşenden diğerine taşımasını sağlar. Ayrıca, yardımcı G/Ç sinyalleri için bir LS2100 kontrol sistemindeki DS200ADMA analoguna - dijital seçenek kartına bağlanır.

Sinyal koşullandırma ve izolasyon: GE DS200DDBG2ABB ölçekler, tamponlar, koşullar ve izolat sinyalleri. Bu, çevre sistemi - seviye sinyallerini DSP sistemi tarafından anlaşılabilecek bir formata çevirdiği için yararlıdır. Örneğin, endüstriyel ortamda, çeşitli sensörler tarafından üretilen analog sinyaller önce dijital parçalar tarafından işlenmeden önce analog koşullandırma gerektirecektir.

Çoklu INPUT ve Çıktı Türleri: 31 dijital giriş ve 33 dijital çıkış, 8 analog çıkış Dijital giriş, anahtarlardan veya sensörlerden ikili -durum sinyallerini kabul edebilir ve dijital çıkışlar röleleri ve solenoidleri yönlendirebilir. 8 Aktüatör kontrolü veya analog sensörleri izlemek için sürekli değişken sinyaller sağlamak için kullanılan analog çıkışlar.

Kurulum

Bağlayıcı tabanlı bağlantı:GE DS200DDBG2ABB, her birinin farklı işlevleri ve bağlantı yöntemlerine sahip altı konektöre sahiptir. 60 - PIN Yüksek Yoğunluklu Şerit Kablo Başlığı TB5 konnektörü 6 - konum terminal şerididir ve TB3'ü kelepçedir ve TB4 konektörleri 3 - konum terminal şeritleri ve kelepçelerdir. Bu terminal - şerit - tip konektörler, tel bağlantıları veya yerinde kenetlenebilen diğer birleştirilebilir parçalara bağlantılar yapmak için kullanışlıdır. Bu nedenle, TB1 ve TB2 konektörleri 36 - çift satır konektörleridir, böylece belirli alt sistemler için büyük miktarda sinyal elde eder.

Montaj notları: GE DS200DDBG2ABB, standart bir endüstriyel kontrol panelinin arkasına monte edilmesi amaçlanmıştır. Bileşenin, vidalar veya diğer uygun bağlantı elemanları ile panele güvenli bir şekilde takılmasını sağlayan montaj delikleri, yuvaları veya benzeri özelliklere sahip olması muhtemeldir. Bu, kurulun sabit olması ve uygunsuz montaj nedeniyle operasyon sırasında hasara eğilimli olmamasıdır.

Uygulama aralığı

Endüstriyel kontrol sistemleri: Çoğunlukla GE Mark V Sisteminin LS2100 Statik Başlangıç ​​Kontrol Sistemlerinde kullanılır. Bu bireysel kontrol sistemleri, endüstriyel ortamlarda enerji santrallerinde, rafinerilerde, büyük ölçekli üretim tesislerinde yaygındır. Elektrik motorlarının, jeneratörlerin ve diğer yüksek güçlü ekipmanların çalışmasını ele almak için.

Otomasyon sistemleri: GE DS200DDBG2ABB, bir üretim hattını düzenli olarak otomatikleştirmek için çeşitli sensörler, aktüatörler ve diğer denetleyicilerle arayüz oluşturmak için kullanılabilir. Örneğin, makine parçalarının konumunu veya durumunu izlemek için kullanılabilecek sensörlerden gelen sinyal alıcısı ve kontrol sinyallerini makineler işlemini ayarlamak için aktüatörlere ileten bir sinyal göndereni olarak da hareket edebilir.

Sorun giderme

Görsel inceleme: Burnu, yanmış bileşenler veya çatlamış izler gibi görünür hasar veya kusur belirtileri açısından inceleyin.

Bağlantıları kontrol edin: Tüm şerit kablolarının ve konektörlerinin uygun şekilde takıldığından ve aşındırılmadığından emin olun.

Başlık: Jumper Switch SacessoBjective: Tüm jumper anahtarlarının fabrika ayarlarına veya belirli uygulama gereksinimlerine göre uygun şekilde hizalandığından ve yapılandırıldığından emin olmak için.

Sinyal Testi:Sinyal bütünlüğü testi için test noktalarını kullanın ve her şeyin beklendiği gibi çalıştığını doğrulamak için.

LED göstergeleri: Hata endikasyonları veya anormal durum için durum LED'lerini kontrol edin
