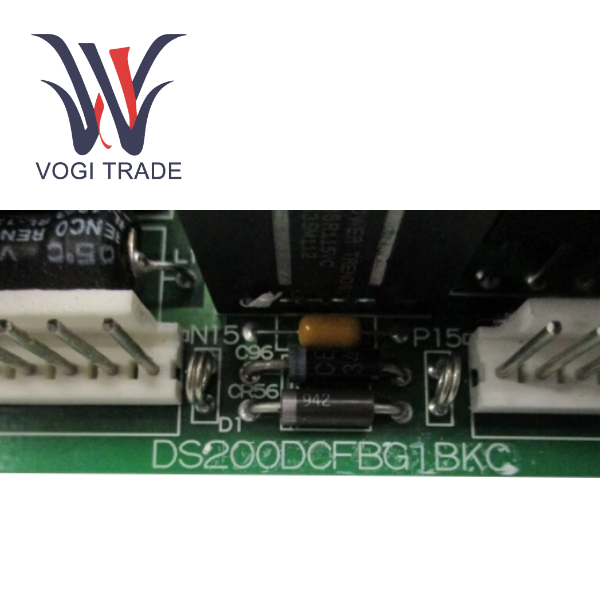

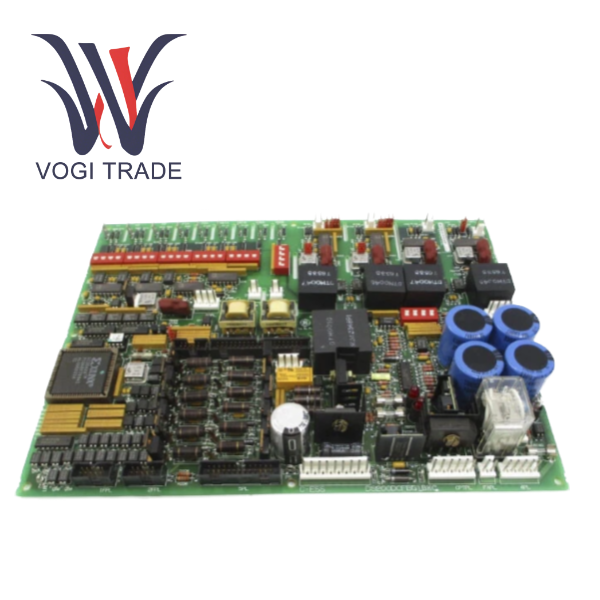

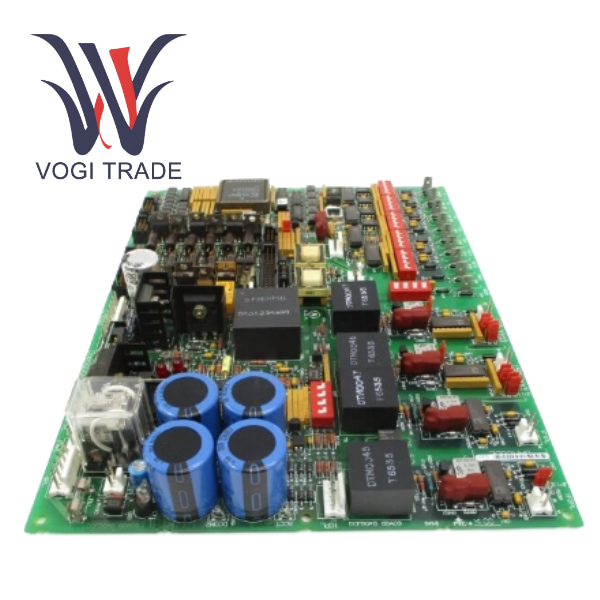

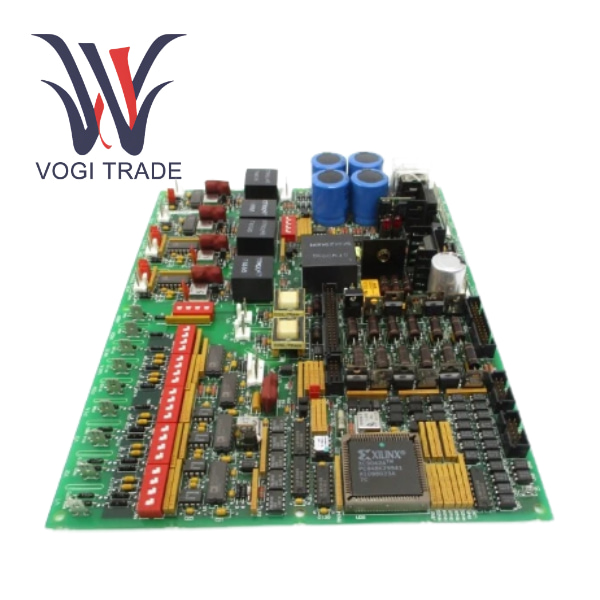

Marka: GEAçıklama: GÜÇ KAYNAĞI KARTIDurum: YepyeniSertifika: COO TEST RAPORU GARANTİ MEKTUBUGaranti: 1 yılEnvanter Adeti: 7Durum: YepyeniNakliye Limanı: XiamenGEDS200DCFBG1BKC, GE endüstriyel sürücü sistemleri (DC2000 ve EX2000 gibi) için bir güç kaynağı ve geri bildirim kontrol kartıdır.
| imalat |
GE |
| Model Numarası |
DS200DCFBG1BKC |
| Sipariş Numarası |
DS200DCFBG1BKC |
| Katalog |
Mark V |
| Menşei ülke |
Amerika |
| HS KODU |
8479909090 |
| Boyut |
35cm*35cm*5cm |
| Ambalaj Boyutu |
37cm*37cm*7cm |
| Ağırlık |
1,5 kg |
Teknik Parametre
| Öğe |
Özellikler |
| Ürün Modeli |
DS200DCFBG1BKC |
| Temel Özellikler |
Çok kanallı enerji üretimi, sinyal geri besleme izleme, SCR tetikleme sürücüsü, kontaktör kontrolü |
| Giriş gücü |
38V AC (±%10) veya 24V DC |
| Ana çıkış gücü |
+5V/4A, ±15V/0,8A, ±24V DC, 115V AC (fan) |
| Sinyal geri bildirimi |
VCO devresi aracılığıyla AC hat voltajını/akımını, DC köprü voltajını, motor voltajını, şönt akımını vb. izleyin |
| Yapılandırılabilirlik |
13 atlama kablosu (JP), 7 DIP anahtarı (SW) |
| Önemli yükseltmeler |
JP13 jumper (yalnızca BKC ve üzeri versiyonlar için) manyetik alan güç kaynağı ve çoklu köprü paralel ölçeklendirme için kullanılır |
| Uyumlu sistemler |
GE DC2000, CB2000, EX2000, FC2000, GF2000, ME2000, AC2000 IGBT |
Fonksiyonel Özellikler
GE DS200DCFBG1BKC, güçlü bir güç çıkışı kapasitesine sahiptir ve tüm kontrol sistemine güç sağlamak için +5V/4A, ±15V/0,8A ve ±24V DC güç kaynakları dahil olmak üzere çoklu düzenlenmiş güç kaynakları sağlar.
GE kartının hassas sinyal işlemedeki performansı da mükemmeldir. Kart, çok kanallı bir voltaj kontrollü osilatör (VCO) devresi ve AC hat voltajının, DC köprü voltajının, motor voltajının ve şönt tarafından çıkan milivolt düzeyindeki akım sinyallerinin genliğini ve fazını hassas bir şekilde izleyebilen bir analog sinyal işleme devresi ile donatılmıştır.
On üç adet yerleşik yapılandırılabilir jumper (JP) ve yedi DIP anahtarı (SW), kullanıcıların sinyal giriş tipini (doğrudan şönt veya harici VCO), VCO devre aktivasyon durumunu ve belirli sürücü modellerine, kasa boyutlarına ve sensör tiplerine göre voltaj/akım geri besleme aralığını hassas bir şekilde yapılandırmasına olanak tanır.
Ürüne Genel Bakış
DS200DCFBG1BKC, General Electric'in DC2000 ve EX2000 gibi endüstriyel tahrik sistemlerine yönelik bir güç ve geri besleme kontrol kartıdır. Bu kart kartının iki temel işlevi vardır:
GÜÇ KAYNAĞI KARTI, çok kanallı güç üretimi ve dağıtımı işlevine sahiptir. 38V AC veya 24V DC girişini sistemin gerektirdiği çeşitli kontrol seviyesi güç kaynaklarına (+5V, ±15V ve ±24V DC) dönüştürün ve düzenleyin ve kasa fanı için 115V AC güç sağlayın.
GE'nin kapsamlı sinyal izleme ve geri bildirim işlevi de bu kartta uygulanmaktadır. Yerleşik voltaj kontrollü osilatör (VCO) devresi aracılığıyla, temel voltaj ve akım sinyalleri (armatür voltajı/akımı, AC hat voltajı/akımı ve motor voltajı gibi) frekans sinyallerine dönüştürülür ve sistem izleme, koruma ve tetikleme kontrolünü sağlamak için üst seviye kontrol panosuna (SDCC/LDCC) iletilir.
Entegre Sürücü ve Koruma
Armatür ve saha devresi tristörlerini sürmek için tristör (SCR) kapısı tetikleme darbe kontrol devresini içerir.
DS200DCFBG1B Ana kontaktörü (MA) ve motor kontaktörünü (MD) kontrol etmek için kontaktör sürücü devresi sağlar. Kapsamlı **sigorta koruması** (FU1, FU2, FU3) ve ilgili LED/neon lamba arıza göstergesiyle donatılmıştır.
