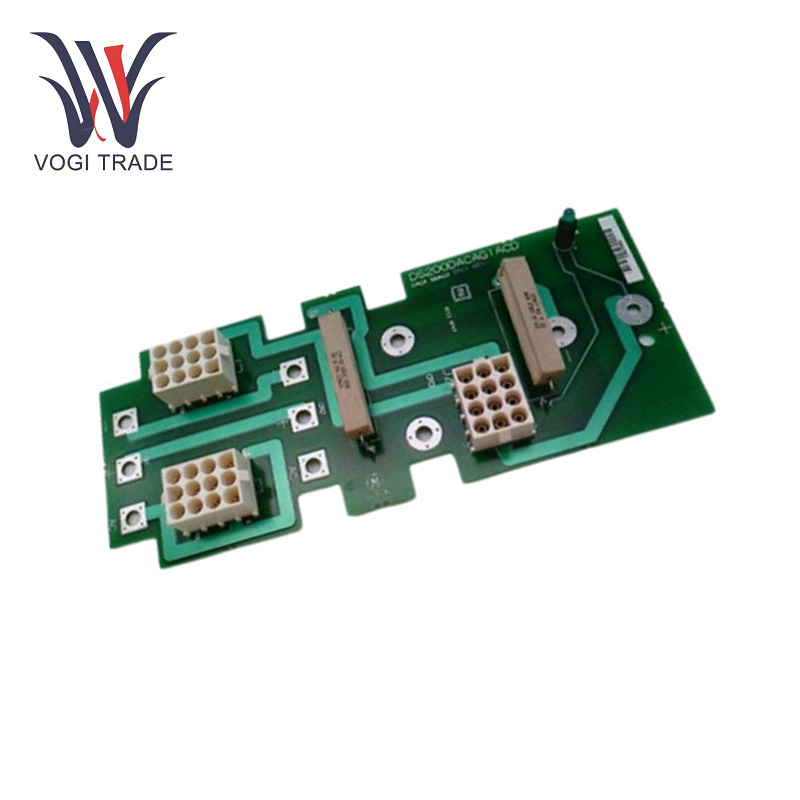

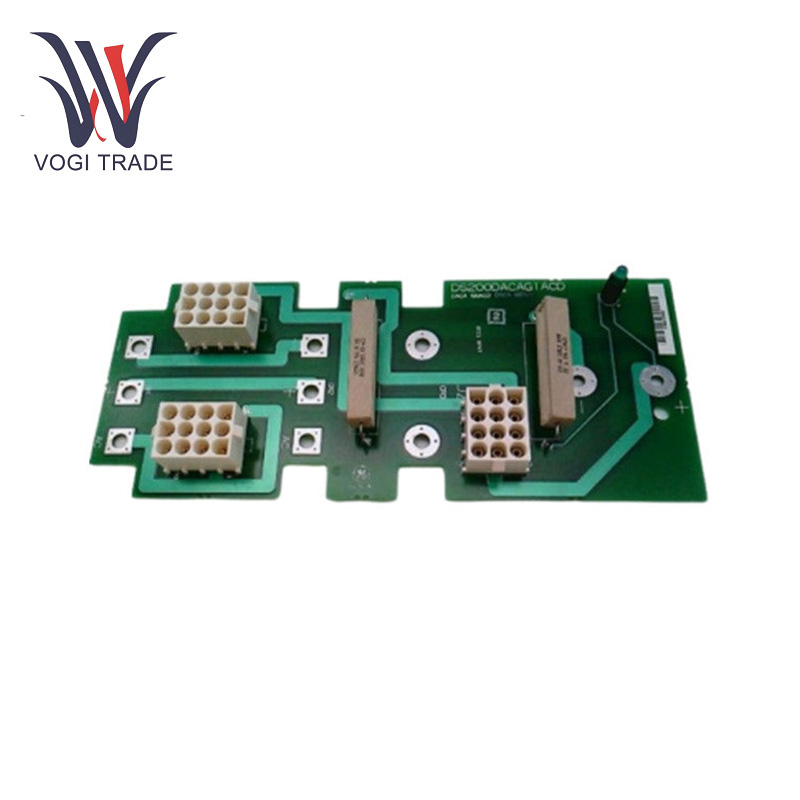

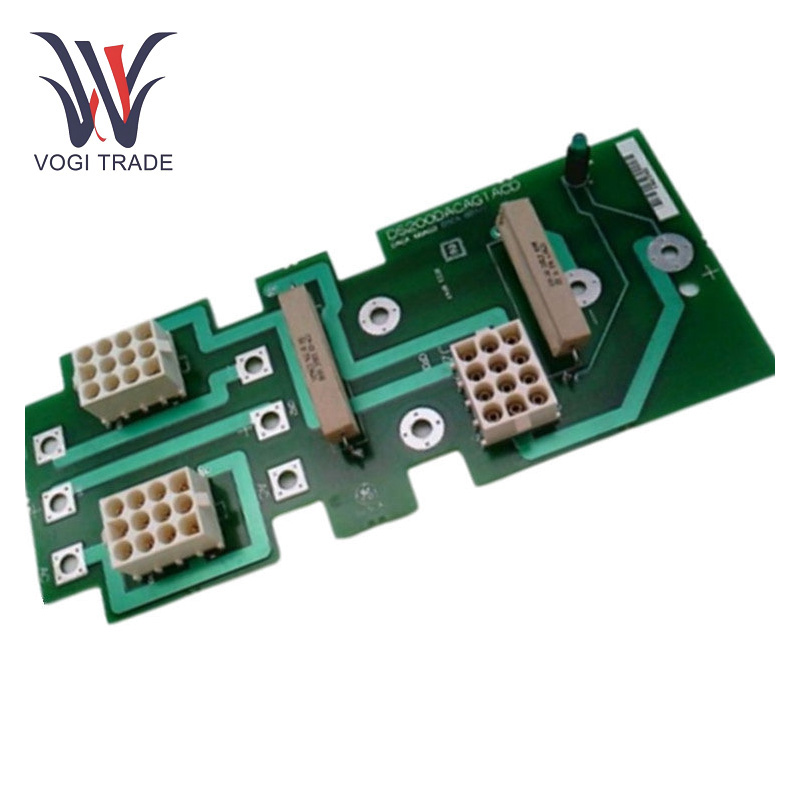

GE DS200DACAG1ACD

Çalışma parametreleri

Giriş voltajı: 105-132V AC

Çıkış voltajı: 90-145V DC

Maksimum çıkış akımı: 9.5 amper

Çalışma sıcaklığı aralığı:-30 ila 60 ° C

Çıkış dalgalanma voltajı: Çıkış dalgalanma voltajı 4 V p - s'dir.

Çıktı Akım Derecesi:Çıkış akımı derecesi 9.5 DC'dir.

Ürün işlevleri

AC/DC Güç Dönüşümü: GE DS200DACAG1ACD Ana işlevi bir AC/DC güç dönüşüm modülü olarak hareket etmektir. Gelen alternatif akımı doğrudan akıma verimli bir şekilde dönüştüren güç dönüşümü için tam bir dalga köprüsü doğrultucu kullanır. Bu dönüşüm, DC gücü gerektiren GE speedtronic kontrol sistemlerindeki bileşenleri güçlendirmek için gereklidir.

Yerel Enerji Depolama: Ekstra yerel enerji depolama. Bu enerji depolama özelliği, sistemin kontrol güç kaybı durumunda sınırlı bir süre çalışmaya devam etmesini sağlar ve dolaylı bir sürüş sağlar - bu da güç kaybolduğunda bile operasyonel kalmaya yardımcı olur. Bu, sağlam kontrol sisteminin veri kaybı yaşamasını önlemeye yardımcı olduğu ve geçici güç arızaları sonrasında tüm kurulumun bozulmasını sağlamadığı için önemlidir.

Paralellik yeteneği: GE DS200DACAG1ACD paralelliğe izin verir, bu da daha büyük çıkış akımı gerektiğinde yararlıdır. Birden fazla DS200DACAG1ACD modülünü paralel olarak bağlayarak, daha fazla güç - aç sistemlerin taleplerini karşılamak için genel çıkış akımı kapasitesi artırılabilir.

Kurulum

Montaj: GE200DACAG1ACD, tabanında istenen çerçeve veya ekipmana kolay kurulum sağlayan toplam dört montaj deliği vardır. Bu delikler ilgili armatürlerdeki ankrajlar için hizalama noktaları oluşturur.

Güç Bağlantıları: AC girişi ve DC çıkışı 12 konum konnektörü ile. Güç girişi ve çıkışı için bir havacılık konnektörü dahil edilir, böylece kararlı bir bağlantı sağlar ve güç arızalarıyla sonuçlanan gevşek bir bağlantıya sahip olma olasılığını azaltır.

Giriş Seçimi: Daha önce de belirtildiği gibi, 115 V AC ve 230 V AC arasındaki giriş voltajı seçimi için JTX1 veya JTX2'ye bağlı bir dahili kablo kullanılır. Bu basit ama etkili yöntem, kullanıcıların modülü mevcut güç kaynağına göre yapılandırmasına olanak tanır.

Uygulama aralığı

kontrol sistemleri： GE DS200DACAG1ACD esas olarak GE Speedtronic kontrol sistemlerinde kullanılır. Özellikle, bir kontrol sistemi için birincil güç kaynağı, pilli veya pil olmadan 125 V DC olduğunda uygulanır. Türbinlerin kontrol sistemlerine güç vermede önemli bir rol oynadığı elektrik santralleri gibi çeşitli endüstriyel uygulamalarda bulunabilir. Bu kontrol sistemleri, türbinlerin verimli ve güvenli çalışmasını sağlamak için GE DS200DACAG1ACD tarafından sağlanan kararlı DC gücüne dayanır.

Sorun giderme

Güç - İlgili Soruns: Çıkış voltajı yoksa, önce giriş voltajını kontrol edin. 105 - 132 V AC ve giriş voltajı seçimi 115 V AC veya 230 V AC aralığının giriş voltajının JTX1 veya JTX2'ye dahili kablo bağlantısı tarafından doğru bir şekilde ayarlandığını doğrulayın.

Aşırı ısınma sorunları: Modül aşırı ısınıyorsa, çalışma ortamı sıcaklığını kontrol edin. Ortam sıcaklığı 60 ° C'den yüksekse, modülün aşırı ısınmasına neden olabilir. Fan veya ısı emici gibi ek soğutma önlemlerine ihtiyaç vardır. Modülün etrafında dış hava akışının akış kısıtlamasına neden olan herhangi bir tıkanma olmamalıdır.

Çıktı dalgalanma problemleri: Çıkış dalgalanma voltajı dalgalanmanın 4 V p-p'den daha az olması gerekiyorsa, çıkış filtresi kapasitörü hatalı olabilir. Kondansatörü şişme, sızıntı veya hasar belirtileri için inceleyin. Daha sonra kapasitör, var olanda kusurlu olduğu tespit edilirse, uygun kapasitör ile değiştirilmelidir. Ayrıca, kullanıcının harmonik akımları azaltmak için bir giriş filtresi sağlaması gerekir. Böyle bir durumda, giriş filtresinin bir hatası olabilir. Giriş filtresinin arızası, benzer bir aşırı çıkış dalgalanmasına yol açacaktır.
