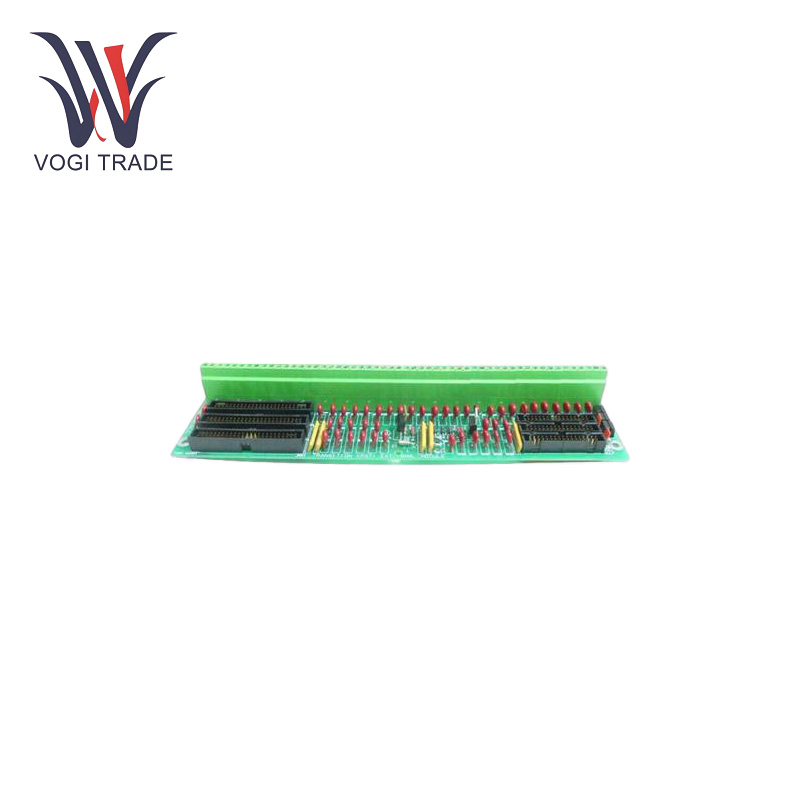

GE DS200CTBAG1ACC

Çalışma Parametreleri

Giriş Gerilimi: 24VDC.

İşletim TemiSıcaklık Aralığı: -28°C ila 55°C.

Konektörler: 8pl stca kartı ionet sinyal konektörü, jaa tcca kartı çıkış sinyali konektörü, jai corebus konektörü, jaj corebus konektörü, jbb tcca kartı eksen voltajı ve akım sinyali konektörü, jee stca kartı corebus konektörü, jpd tcpd kartı güç sinyali konektörü, jx tcda kartı ionet sinyal konektörü

Limanlar: RS-232 seri port Kart üzerinde TIMN diyagnostik RS-232 9 pinli D-shell bağlantılı seri port bulunmaktadır.

Çöz.istorlar, Kondansatörler ve Diyotlar: Kart üzerinde toplam 23 adet kırmızı varistör, 7 adet diyot ve çok sayıda direnç bulunmaktadır.

Board Size:Kart 6,25 x 4,25 standart ölçülerde olup, kolayca kurulabilen ve sisteme entegre edilebilen bir karttır.

Ürün Özellikleri

Analog TipSON: Analog terminal modülü olarak GE Mark V Speedtronic sisteminde üniversal veri işlemcisi için terminal kartı olarak kullanılır. Sistem sensörlerinden ve aktüatörlerden gelen analog sinyalleri sonlandırır ve sinyal iletiminin ve işlemesinin bütünlüğünü korur.

İletişimiletişim: GE DS200CTBAG1ACC, ionet ve arcnet işlemcileri için bağlantılara sahiptir. Jx tcda kartı ionet sinyal konektörü, ionet sinyali 8pl stca kartına bağlandığında ionet sinyalini iletir.

PGüç Sinyal İletimi: Jpd tcpd kartı güç sinyali konektörü, tcpd kartı tarafından 24V DC güç sinyali çıkışını taşımaktan, kart ve diğer terminal bileşenleri için güç kaynağı ve dağıtımını sağlamaktan sorumludur.

Jumper'lar: Kart üzerinde bj1-bj14 ve bj15 dahil olmak üzere manuel olarak hareket ettirilebilen bazı donanım jumper'ları bulunmaktadır. Bu atlama telleri, karşılık gelen ma girişinin negatif girişinin dcom'a bağlanmasına ve dcom'un, renkli ipek ekran pedlerine sarılmış sıradan bakır pedlerle tanımlanan ve farklı uygulama konfigürasyonlarına izin veren RS-232 izleme portuna bağlanmasına izin verir.

Uygulama Kapsamı

Güç üretimi: GE DS200CTBAG1ACC enerji santrallerindeki gaz, buhar ve rüzgar türbinlerini kontrol eder. Buhar türbinlerinin ve enerji üretim süreçlerinin güvenli ve verimli çalışmasını sağlamak için sıcaklık sensörleri, basınç sensörleri, hız sensörleri vb. dahil olmak üzere çeşitli sensörlerden gelen analog sinyalleri doğru bir şekilde alabilir ve işleyebilir.

Petrol ve gaz: GE DS200CTBAG1ACC, ekipmanın normal çalışmasını ve güvenliğini sağlamak için, petrol ve gaz arama ve üretim sürecindeki pompaların, kompresörlerin ve diğer ekipmanların kontrol sistemlerinde, sensörlerden, aktüatörlerden vb. analog sinyallerin alınması ve işlenmesinde kullanılır.

Petrokimya: Petrokimya ekipmanı sürecinde, reaktörler ve damıtma kuleleri gibi kontrol sistemlerinden analog sinyalleri alıp işleyebilir, üretim sürecini doğru bir şekilde kontrol edip izleyebilir, üretim verimliliğini ve ürün kalitesini artırabilir.
