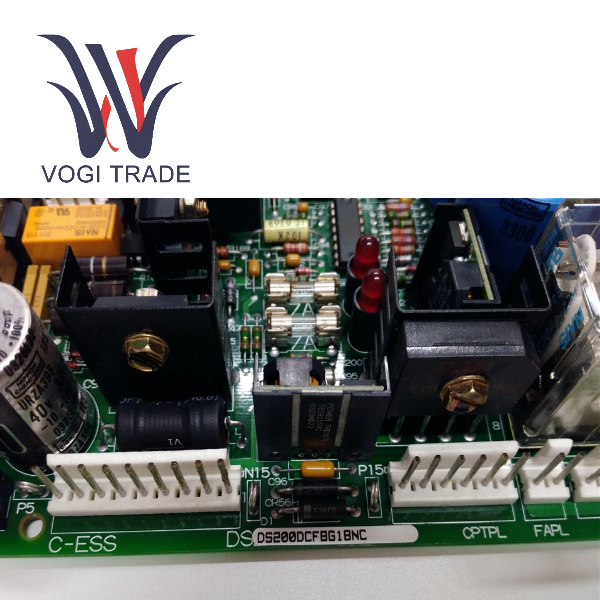

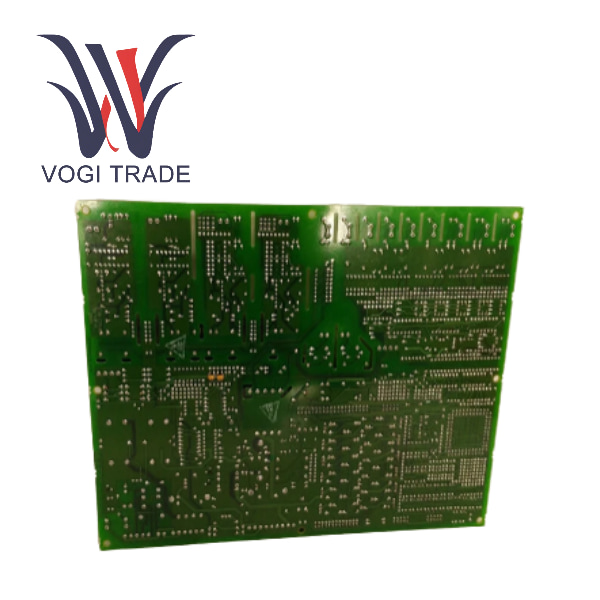

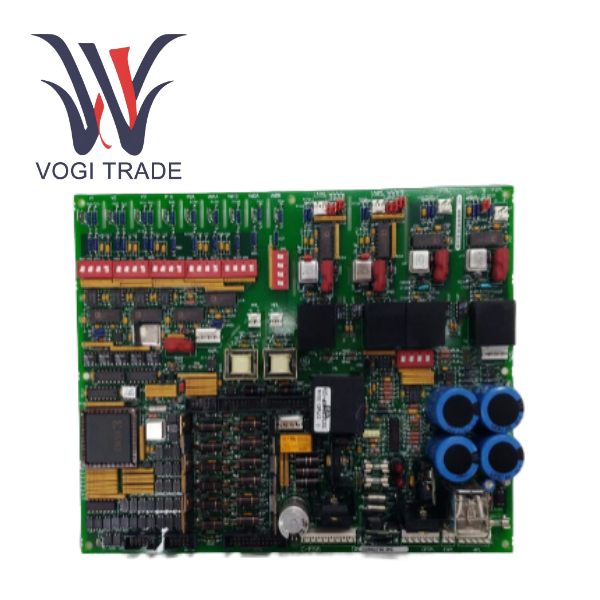

GE DS200DCFBG1BNC

Ürüne Genel Bakış

DS200DCFBG1BNC, General Electric'in (GE) endüstriyel kontrol sistemlerine yönelik, özellikle DC2000 ve EX2000 serisi sürücüler için tasarlanmış bir çekirdek güç ve geri besleme işleme modülüdür. Bu kart kartı, çok kanallı güç çıkışını, sinyal toplama ve dönüştürmeyi, ekipman sürücü ve sistem koruma işlevlerini birleştirir ve endüstriyel sürücü sistemlerinin kararlı çalışmasını sağlayan önemli bir bileşendir. G1BNC sürümü, donanım ve işlevleri optimize ederek uyumluluğu önemli ölçüde geliştirerek zorlu endüstriyel ortamlara daha uygun hale getirdi.

Temel İşlevler

Yüksek verimli çok kanallı güç yönetimi

Giriş 38V AC veya 24V DC'yi kontrol sisteminin gerektirdiği düzenlenmiş +5V, ±15V ve ±24V DC voltajlara dönüştürün ve kasa fanı için 115V AC güç sağlayın.

Tüm güç çıkışları, sistem güç kaynağının güvenliğini sağlamak için aşırı akım ve kısa devre korumasıyla (FU1-FU3 sigortaları aracılığıyla) donatılmıştır.

Hassas sinyal izleme ve geri bildirim

Gerilim kontrollü osilatör (VCO) devresinin gerçek zamanlı edinimi

Ac hat voltajı/akım sinyali

DC köprü voltajı ve motor voltajı

Motor armatürü ve uyarma akımı (milivolt düzeyindeki şönt sinyalleri aracılığıyla)

Analog sinyal bir frekans sinyaline dönüştürülür ve daha sonra kapalı çevrim kontrolü ve arıza teşhisini sağlamak için ana kontrol panosuna (SDCC/LDCC) iletilir.

Esnek donanım konfigürasyonu

Yerleşik yapılandırılabilir atlama telleri (JP) ve DIP anahtarları (SW), sürücü modeline ve sensör tipine göre sinyal aralığının ve giriş modunun ayarlanmasını destekler.

BNC sürümü, parazit önleme özelliğini ve uzun vadeli kararlılığı geliştirmek için optimize edilmiş atlama teli mantığını ve devre düzenini benimser.

Entegre sürücü ve kontrol arayüzü

Yerleşik SCR kapısı darbe tahrik devresi, armatürü ve uyarma tristör tetiklemesini doğrudan kontrol eder.

Ana kontaktörü (MA/MD) sürmek için bir röle arayüzü ile donatıldığından, harici kablolamayı kolaylaştırır.

Teknik Parametreler

GEDS200DCFBG1BNC esas olarak haddehaneler, maden vinçleri ve büyük konveyörler için endüstriyel DC tahrik sistemlerinde uygulanır.

Jeneratör uyarma kontrolü (EX2000), jeneratörlerin çıkış voltajını ve gücünü hassas bir şekilde düzenlemede olağanüstü iyi performans gösterir

Otomatik üretim hattının güç kontrolü, motor çalıştırma ve durdurma, hız düzenleme ve koruma işlevlerini gerçekleştirmek için PLC'yi kullanır
