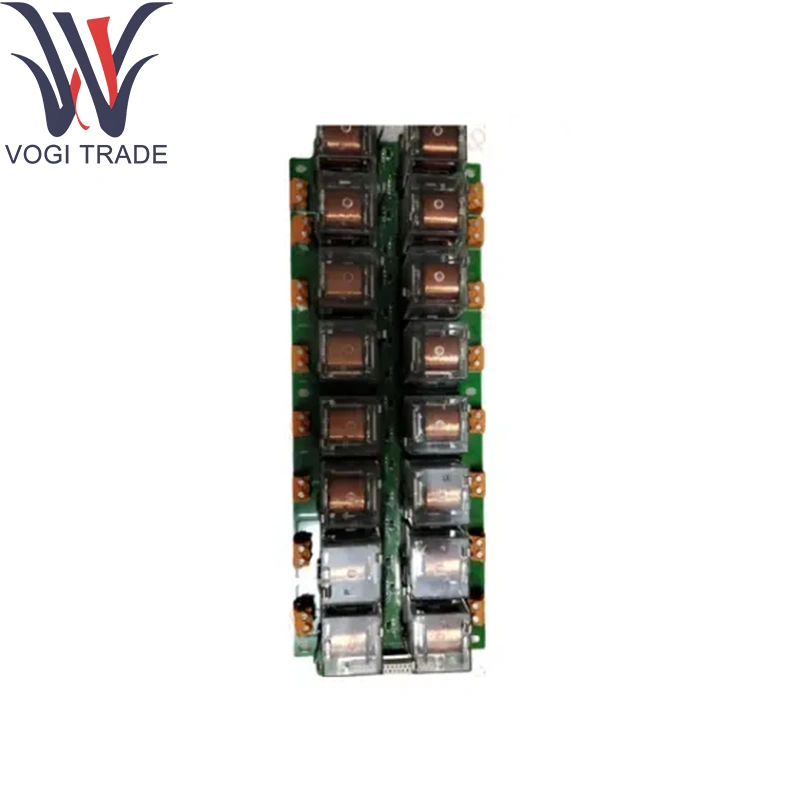

Marka: GEAçıklama: BDO20 388A2275P0176V2Durum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 20Ödeme Süresi: T/TNakliye Limanı: ShenzhenGE BDO20 388A2275P0176V2, Speedtronic Mark VIE/VIES kontrol dolaplarındaki GE’nin BDO20 I/O-Pack Taşıyıcısı için özel saha kablo arayüzü olarak işlev görür.
| Üretmek |
Ge |
| Model numarası |
BDO20 |
| Sipariş numarası |
388a2275p0176v2 |
| Katalog |
531x |
| Tanım |
GE BDO20 388A2275P0176V2 Terminol Kurulu |
| Menşei ülke |
Amerika |
| HS kodu |
8479909090 |
| Boyut |
233 × 160 × 50 mm |
| Ağırlık |
0.3 kg |
Teknik parametreler
Arka Plan Konektörleri: BDO20 taşıyıcı eşleşen iki 50 pimli DIN tarzı konektör
Terminal blokları:
Diken Vidalı Sıfır Tipi, GE BDO20 388A2275P0176V2'nin 52 konumlu tasarımı
Derecelendirmeler: 300 V AC/DC, Kutup başına 10 A
Breakout tasarımı: pasif sinyal geçişi; Aktif bileşen veya güç dönüşümü yok
Elektrik izolasyonu: bireysel G/Ç modülleri tarafından sağlanır; Terminal Kurulu yalnızca değiştirilmemiş sinyaller taşır
Çevresel:
Çalışma sıcaklığı: –40 ° C ila +85 ° C
Depolama sıcaklığı: –55 ° C ila +100 ° C
Nem: % 95'e kadar RH, GE BDO20 388A2275P0176V2 için Yoğun Olmayan
Ürün fonksiyonu
GE BDO20 388A2275P0176V2'deki karışık G/Ç paketleri için tüm saha kablolama sonlandırmalarını birleştirir ve etiketler, kurulum ve bakımı basitleştirirken sinyal bütünlüğünü korur. Alan kabloları, G/O-pack takasları sırasında terminal bloklarında kalır, kesinti ve kablo hatalarını en aza indirir.
Çekirdek Destekleme Modülleri
BDO20 I/O-Pack Taşıyıcı: Güç, Ionet Arka Planı ve Mekanik Destek sağlar
G/Ç modülleri: ayrık giriş, ayrık çıkış, analog giriş, analog çıkış ve GE BDO20 388A2275P0176V2'nin taşıyıcısına takılan özel kartlar
Denetleyici CPU: GE Mark VIE CPU Modülleri IONET ağı üzerinden G/Ç verilerini işleme
Uzatma bileşenleri
Alternatif terminal blokları: 16-, 32 ve 52 kutuplu konfigürasyonlarda mevcuttur; Titreşime dayanıklı kablolama için yay-kelepçe varyantları
Montaj Kitleri: 35 mm ray veya şasi panelleri için din-ray ve düz panel adaptör klipsleri
Kablo Yönetimi: Kablo Dişili Organizasyonu için Tel-Kazanma Kanalları, Gerinim Koruyucu Kelepçeleri ve Etiketleme Etiketleri
Yedek Parçalar: GE BDO20 388A2275P0176V2 Saha Servisi
Yazılım Desteği
Yapılandırma: Yok - Pasif Donanım; Terminal kartının kendisinde ürün yazılımı veya yazılım yok
Diagnostics: Taşıyıcı Kimliği aracılığıyla güçlendirmede doğrulanan varlık; Denetleyici teşhislerinde işaretlenmiş eksik veya yanlış modüller
Dokümantasyon: GE BDO20 I/O kurulum kılavuzunda ve GE BDO20 388A2275P0176V2 için Terminal Panosu Referans Kılavuzunda Kurulum ve Kablo Kılavuzu.
