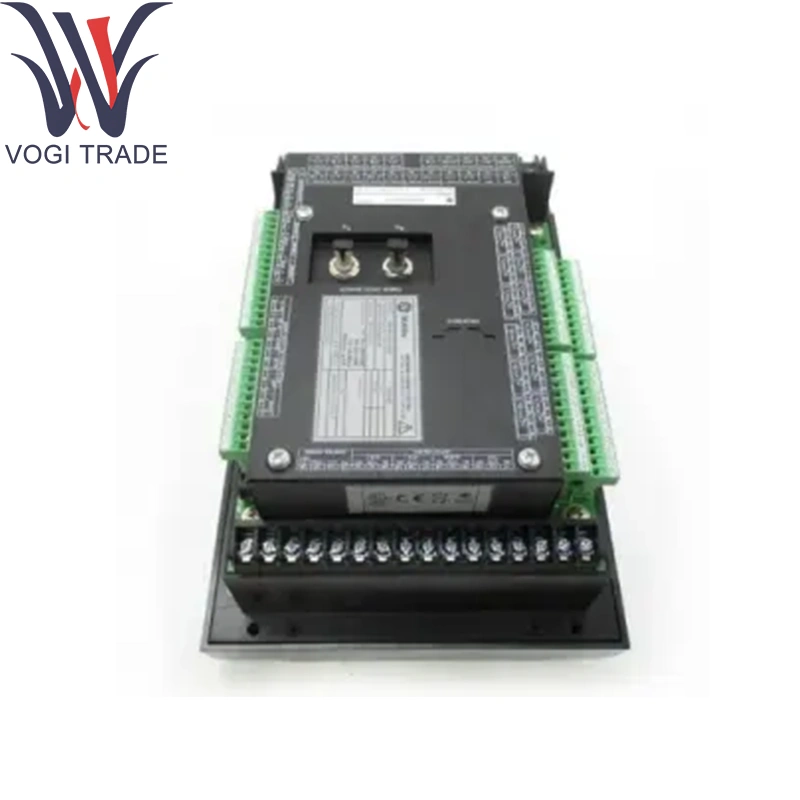

GE MAI10 369B184G5001

Teknik parametreler

Kanallar: GE MAI10 369B184G5001 için 8 izole analog giriş

Giriş aralıkları (kanal başına seçilebilir):

4-20 mA akım döngüsü (pasif döngüle çalışan)

0–10 V DC Voltaj Girişi

Çözünürlük: Kanal başına 16 bit Δς ADC

Doğruluk: tam ölçeğin ± % 0.1'i

Örnekleme oranı: Kanal başına 200 örnek/sn, eşzamanlı edinme

İzolasyon: ≥ 1 kv kanaldan kanaldan ve kanaldan yere

Giriş koruması: aşırı gerilim kelepçesi ± 35 V; ters polarite koruması

Filtreleme: Programlanabilir dijital düşük geçişli filtre (50 Hz'e kadar)

Konektörler:

Arka Plan: G/O-Pack Taşıyıcıya 50 Pinli Kenar Konektörleri

Saha kablolama: GE MAI10 369B184G5001'de 16 pozisyonlu takılabilir terminal bloğu için sağ açı başlık

Çevresel Derecelendirmeler:

Çalışma sıcaklığı: –30 ° C ila +65 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem: % 95'e kadar RH, yoğunlaşmayan

Ürün fonksiyonu

GE MAI10 369B184G5001 aracılığıyla analog işlem sinyallerini doğrusallaştırır ve dijitalleştirir ve kalibre edilmiş veri paketlerini Ionet Ethernet veri yolu üzerinden Mark VIE CPU'ya iletir. Yerleşik teşhisler açık döngü, kısa devre ve menzil dışı koşulları tespit ederek, zamanında endişe verici ve önleyici eylem için kontrol sistemine hataları rapor eder.

Çekirdek Destekleme Modülleri

I/O-Pack Taşıyıcı: IS42XPSCAH1B Güç/Taşıyıcı Montajı GE MAI10 369B184G5001'e arka plan güç ve Ethernet bağlantısı sağlayan

Denetleyici Modülü: IS200TPROH1C Mark VIE CPU Kullanma Veri Toplama, Ölçeklendirme ve Kontrol Algoritmaları

Tamamlayıcı G/Ç kartları:

Dijital giriş modülleri (IS200tih2a)

Röle-çıkış modülleri (IS400TRLYS1B)

Güvenlik-I/O modülleri (IS220YSILS1B)

Uzatma bileşenleri

Ploggable Terminal Blokları: Yansıtmayı önlemek için anahtarlı 16 yollu vidalı kelepçe blokları

Din-Rail & Panel montaj kitleri: 35 mm ray veya dolap panel kurulumu için adaptör klipsleri ve braketler

Koruyucu Aksesuarlar: Analog Döngülerde EMI Bastırma için Kablo Kalkalı Kelepçeler ve Ferrit Boncuklar

Kalibrasyon Armatürleri: Sıfır/açıklık doğrulaması için harici döngü kalibratörler

Yazılım Desteği

Yapılandırma ve Kalibrasyon:

GE Controlst ™/ToolboxSt ™ Şablonları aracılığıyla tanımlanan kanal tipi seçim, aralık ve filtre ayarları

Teşhis ve İzleme:

HMI ve OPC-DA etiketlerinde gerçek zamanlı döngü sağlığı, açık devre ve kısa devre alarmları mevcut

Denetleyici Diyagnostiklerinde kaydedilen teşhis bayraklarıyla güçlendirme konusunda kendi kendine test

Ürün Yazılımı Güncellemeleri: Mark VIE Sistem sürümlerinin bir parçası olarak teslim edilir; Toolboxst ™ aracılığıyla uygulanır

Dokümantasyon: GE Mark VIE/VIES G/Ç kurulum kılavuzu ve analog giriş modülü GE MAI10 369B184G5001 için Referans Kılavuzunda detaylandırılmıştır.
