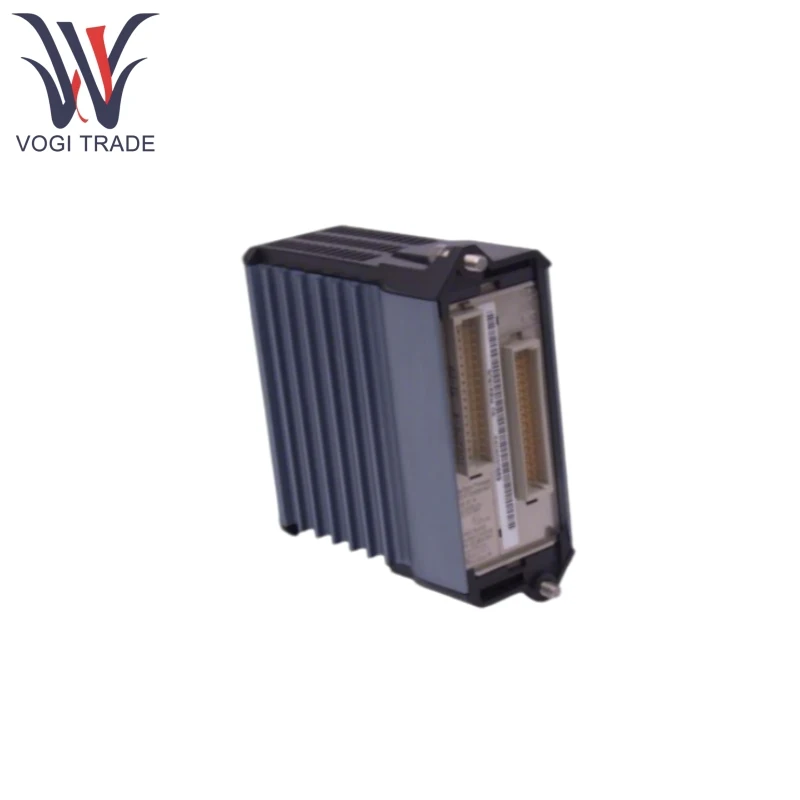

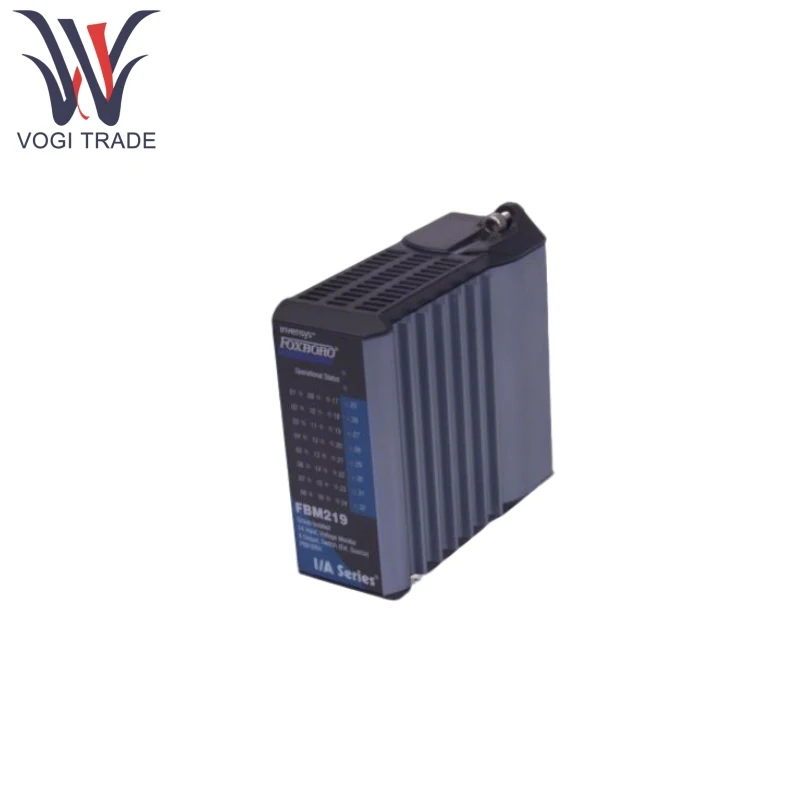

Marka: FoxboroAçıklama: Ayrık G/Ç arayüz modülüDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenFoxboro FBM219 esas olarak endüstriyel alanda ayrı sinyallerin edinilmesi ve kontrolü için kullanılır. Çekirdek işlevi, 100 serisi FBM G/Ç alt sistemlerinin işlevinin yerini alabilen 24 ayrı giriş sinyalinin ve 8 ayrı çıkış sinyalinin işlenmesini gerçekleştirmek ve genişletilmiş FBM'lerle birlikte kullanılan senaryoların yükseltilmesini destekleyebilen 8 ayrı giriş sinyalinin işlenmesini gerçekleştirmek için alan ekipmanını terminal bileşenleri aracılığıyla bağlamaktır.
| Üretmek |
Foxboro |
| Model numarası |
FBM219 |
| Sipariş numarası |
FBM219 |
| Katalog |
- |
| Menşei ülke |
Amerika Birleşik Devletleri (ABD) |
| HS kodu |
8538900000 |
| Boyut |
12*12*6cm |
| Ağırlık |
0.4kg |
Ürün özellikleri
Foxboro FBM219 24 ayrı giriş ve 8 ayrı çıkışa sahiptir ve grup izolasyonunu destekler ve 15-60V DC, 120V AC/125V DC, 240V AC dahil çok voltajlı sinyalleri destekler.
Foxboro FBM219, ISA S71.04 standardı tarafından tanımlanan G3 (sert) ortamları için sağlamlaştırılmıştır ve titreşime dirençlidir (0.75m/s², 5-500Hz).
Foxboro FBM219, giriş filtresi süresi (filtre yok, 4/8/16/32ms), arıza güvenli modu ve çıkış türü (sürekli/anlık) açısından yapılandırılabilir.

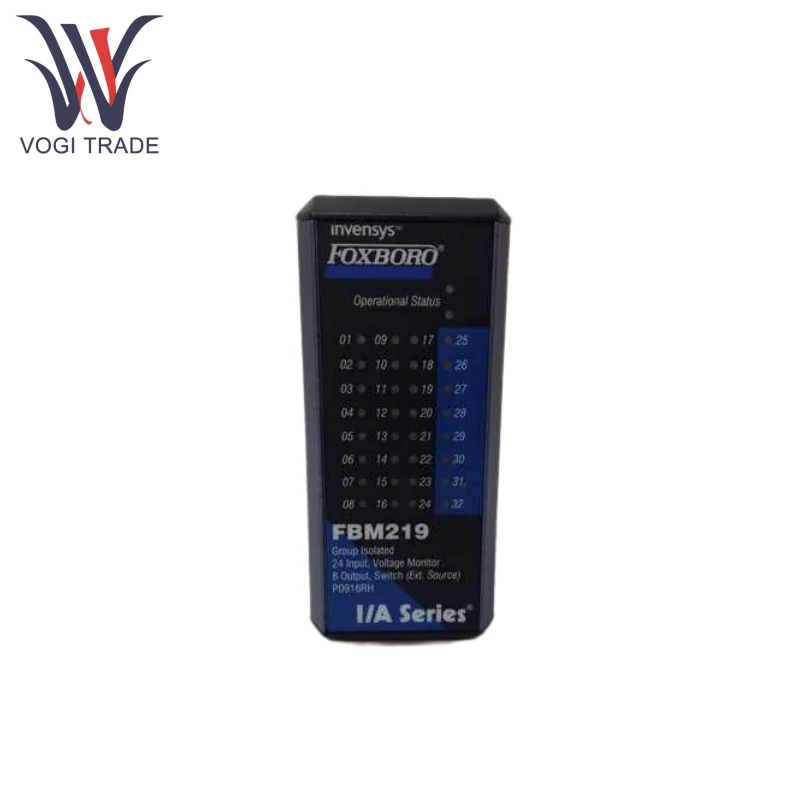

Foxboro FBM219, modülün çalışma durumunu ve her giriş/çıkış noktasının ayrık durumunu göstermek için ön tarafta entegre bir LED göstergesine sahiptir.
Foxboro FBM219, kolay bakım için saha cihazı kablolarını, güç veya iletişim kablolarını ayırmadan çıkarılabilir/değiştirilebilir.
Foxboro FBM219, 2Mbps yedekli Fieldbus aracılığıyla FCM (FieldBus iletişim modülü) veya FCP (kontrol işlemcisi) ile iletişim kurar ve iletişim sürekliliğini sağlamak için otomatik A/B yolu anahtarlamasını destekler.
Giriş/çıkış devreleri, aşırı akım veya sinyal parazitini önlemek için akım sınırlama, TA entegre kaynaşma, optik izolasyon vb.
Prensibi kullanarak ürün
Alan G/Ç sinyalleri, sinyal koşullandırma, izolasyon ve korumadan sorumlu olan DIN ray montajlı bir TA aracılığıyla Foxboro FBM219'a bağlanır.
Foxboro FBM219, ayrık G/Ç veya merdiven mantığı programları yürütür, filtreleme süresi ve arıza güvenli mod gibi yapılandırılmış parametrelere göre sinyaller işlem yapar ve Durumu LED'ler aracılığıyla gerçek zamanlı olarak görüntüler.
Foxboro FBM219, FCM/FCP ile 2Mbps gereksiz bir Fieldbus aracılığıyla iletişim kurar ve gereksiz tasarım, tek yollu bir arıza durumunda iletişimin kesintiye uğramasını sağlar.
Gereksiz tasarım, tek bir yol arızası durumunda kesintisiz iletişim sağlar. Sıcak aşılabilir tasarım, saha ekipmanının çalışmasını kesintiye uğratmadan modüllerin çevrimiçi olarak değiştirilmesine izin verir, TA modüle, uzaktan kurulumu destekleyerek özel bir kablo (maksimum 30m) ile bağlanır.
Ürün parametresi
Aşağıdaki detay Foxboro FBM219 Ayrık G/Ç arayüz modülü içindir.
Durum Üstü Voltaj: 15-30V DC
Durum dışı voltaj: 0-5V DC
Tipik akım: 30V DC'de yaklaşık 2.2mA
Kaynak Direnç Sınırları: Maksimum 1KΩ Durum (15V DC'de), Minimum 100KΩ durumdayken (30V DC'de)
Maksimum Uygulanan Voltaj: 60V DC
Maksimum yük akımı: 0.25a
Durum dışı sızıntı akımı: Maksimum 0.25mA
Endüktif Yük Koruması: Harici bir koruyucu diyot veya metal oksit varistörü (MOV) gereklidir
Giriş Voltajı: 24V DC (yedek tasarım),% +5 (üst sınır) / -10 (% -10 (alt sınır) dalgalanmasına izin veren
Maksimum güç tüketimi: 5W (24V DC'de)
Maksimum ısı dağılımı: 6W (24V DC'de)
Döngü Koruması: Giriş akımı 2.5mA ile sınırlıdır
Grup izolasyonu: Giriş/çıkış grupları ve toprak ve giriş ve çıkış arasında 1 dakika boyunca 600V AC'ye dayanabilir
Kanal seviyesi izolasyonu (RH917LL/RH917LP/RH917LS gibi belirli TA'lar için): Her kanal, diğer kanallardan ve topraktan 1 dakika boyunca 600V AC'ye dayanabilir.
