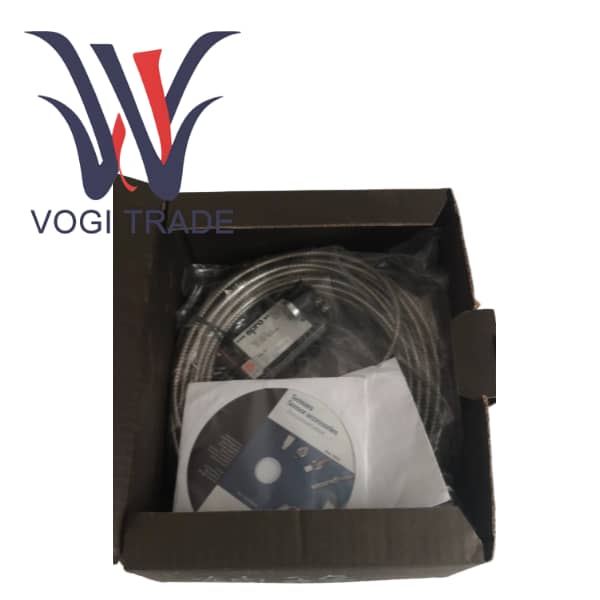

EPRO PR6426/010-110+CON021/916-160

Ürüne Genel Bakış

PR6426/010-110 + CON021/916-160, Alman Epro tarafından sağlanan, süper büyük dönen makineler için özel olarak tasarlanmış, yüksek aralıklı, temassız bir girdap akımı yer değiştirme ölçümü çözümüdür.

PR6426/010-110, 32 mm prob çapına sahip bir girdap akımı sensörüdür. Devasa prob boyutu, daha derin ve daha geniş bir indüksiyon alanı oluşturmasına olanak tanır, böylece hedeflerin daha uzak mesafelerde ölçülmesine ve ölçülen yüzeydeki küçük düzensizliklere karşı duyarsız olmasına olanak tanır.

CON021/916-160, PR6426 sensörleri için yüksek frekanslı uyarım sağlayan ve sensörler tarafından algılanan empedans değişikliklerini standart -2V ila -18V veya -4V ila -20V DC voltaj sinyallerine doğrusal olarak dönüştüren özel bir eşleşen girdap akımı sinyal dönüştürücüsüdür.

Bu kombinasyon, büyük su türbinlerinin, düşük hızlı ağır yük kompresörlerinin, haddehanelerin, gemi tahrik şaft sistemleri ve diğer ekipmanların eksenel yer değiştirmesini ve büyük genlikli titreşimini izlemek için ideal bir seçimdir. Temel değeri, küçük sensörlerin ulaşamayacağı birkaç milimetre ve hatta santimetrelik boşluklarda bile istikrarlı, güvenilir ve yüksek hassasiyetli ölçümler sağlama yeteneğinde yatmaktadır.

Ürün özellikleri ve parametreleri

PR6426/010-110 sensörü

PR6426     32mm serisi

01            Zırhlı kablo

0              Standart montaj, Montaj Plakası 80x40mm

-110         10,0 mm doğrusal aralık

Prob çapı                     32mm

Doğrusal ölçüm aralığı    10,0 mm

Nominal merkez açıklığı yaklaşık 5,5 mm

Hassasiyet                            2 V/mm ± %1,5 maks

Doğrusallık hatası                      ≤ %2,0

Minimum şaft çapı        ≥ 200 mm

Çalışma sıcaklığı aralığı

Sensör                                   -35°C ila +175°C

Maksimum kablo sıcaklığı    200°C

Malzeme                                 Prob muhafazası için paslanmaz çelik, kablo için PTFE

Ağırlık                                  Yaklaşık 800 gram

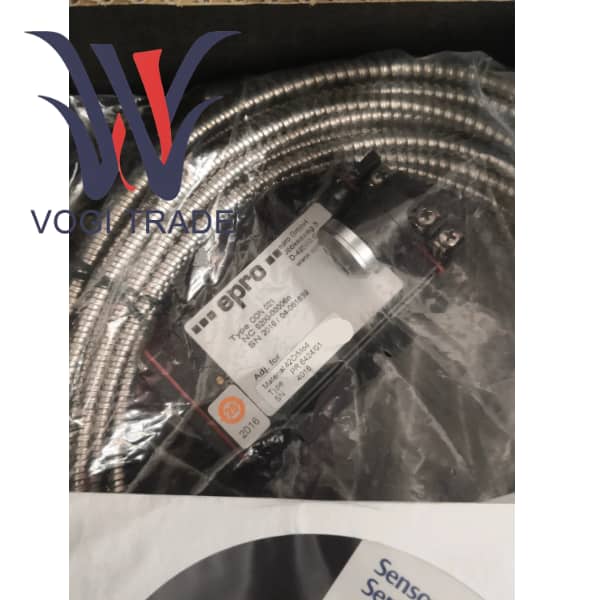

CON021/916-160 sinyal dönüştürücü

CON021      Temel model

916            PR6426 ile eşleşir

-160           16,0 mm doğrusal aralık

Besleme voltajı            -23V ila -32V DC

Çıkış sinyali              -2V ila -18V veya -4V ila -20V.

Frekans yanıtı     0 ila 20.000 Hz

Yükselme süresi                    < 15 µs

Çalışma sıcaklığı aralığı     -30°C ila +100°C

Koruma sınıfı                       IP20

Sertifikalar                            ATEX, IECEx, CSA

Ürün Fonksiyonel Özellikleri

Bu büyük ölçekli sensör sisteminin temel avantajı, son derece geniş ölçüm kapasitesi ve zorlu çalışma koşullarına uyarlanabilirliğinde yatmaktadır.

Ekstra geniş ölçüm aralığı ve boşluk

16,0 mm'lik doğrusal aralık ve 5,5 mm'lik nominal kurulum açıklığı, PR6426/010-110 + CON021/916-160'ın son derece büyük şaft hareketini gerçekleştirebilmesini sağlar. Örneğin büyük hidroelektrik üretim ünitelerinde hidrolik şok ve termal genleşme nedeniyle şaftın eksenel yer değiştirmesi birkaç milimetreye ulaşabilir, hatta 1 santimetreyi aşabilir. Yalnızca PR6426 seviyesindeki sensörler bu kadar geniş bir aralığı kapsayabilir.

Yüzey koşullarına duyarlı değildir

Devasa 32 mm'lik probun oluşturduğu indüksiyon alanı çok derin ve pürüzsüzdür. Bu, PR6426/010-110'un şaft yüzeyindeki lokal kusurlara, yağ filmi kalınlığındaki küçük değişikliklere veya hafif yüzey pürüzlülüğüne karşı oldukça dayanıklı olmasını sağlar. Ölçüm sonuçları, belirli bir noktanın anlık değeri yerine geniş bir alanın ortalama konumunu yansıtarak verileri daha istikrarlı ve güvenilir hale getirir.

Ağır makineler için özel olarak tasarlanmıştır

Sağlam yapı. Paslanmaz çelik kasa ve ağır hizmet tipi PTFE kablolar, ağır endüstriyel ortamlardaki mekanik strese ve yüksek sıcaklıklara dayanabilir.

-35°C ile +175°C arası geniş çalışma sıcaklığı aralığıyla soğuk bölgelerdeki hidroelektrik santrallerinden tropik petrol rafinerilerine kadar çeşitli senaryolara uygundur.

Yüksek dinamik performans

Büyük bir sensör olmasına rağmen 20kHz'lik frekans tepkisi mükemmel kalıyor. PR6426/010-110+CON021/916-160 yalnızca yavaşça değişen eksenel yer değiştirmeleri hassas bir şekilde ölçmekle kalmaz, aynı zamanda rulman arızaları veya dengesizliklerinden kaynaklanan düşük frekanslı, büyük genlikli titreşimleri de yakalar.
