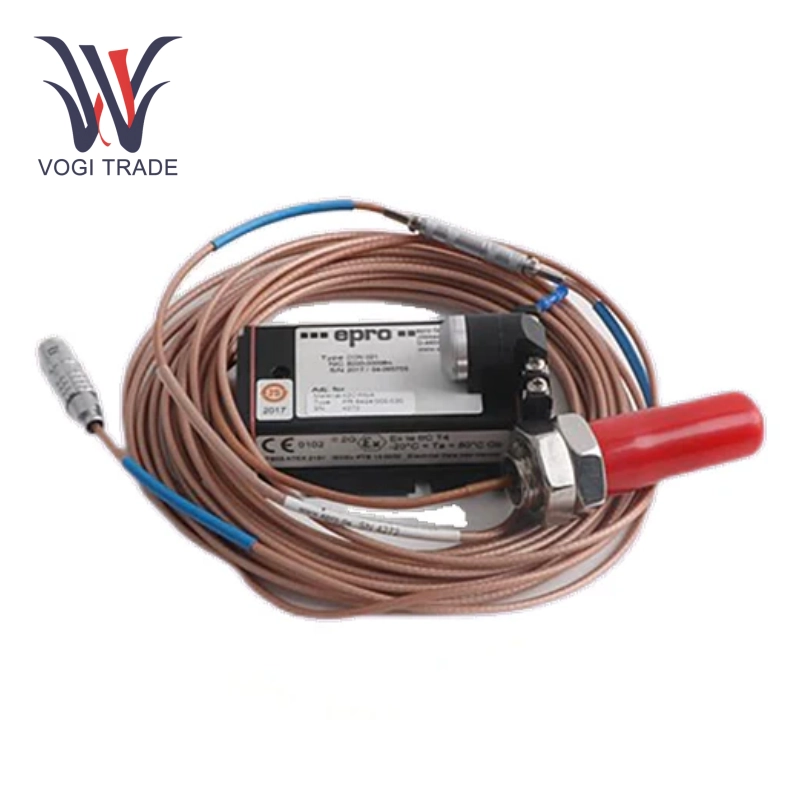

EPRO PR6426/000-030

Teknik parametreler

• Menzil: ± 3 mm
• Duyarlılık: 2.67 v/mm
• Frekans yanıtı: 0 ~ 20 kHz, yükselme süresi <15 μs
• Doğrusallık Hatası: ≤ ±% 1, aralığın% 1'ine kadar çözünürlük
• Sıcaklık aralığı: -35 ° C ila +150 ° C
• Besleme Voltajı: -23V ila -32V DC
• Çıkış sinyali: 4 ~ 20 mA veya voltaj sinyali
• İplik montajı: M10 × 1 metrik iplik, şaft çapı ≥25 mm için uygun

Çalışma prensibi

1. Eddy Akım Etkisi Prensibi: EPRO PR6426/000-030 ve preampçı (CON021 gibi) bir salınım devresi oluşturur ve prob ile metal hedefi (şaft yüzeyi gibi) arasındaki mesafe değişikliğini elektromanyetik alan zayıflatma genliği ile ölçer. Fabrikadan ayrılmadan önce 42CRMO4 çeliği ile kalibre edildi. Kurulurken, hava boşluğunu sadece önceden ayarlanmış değerine (yaklaşık 1,5 mm) ayarlamanız gerekir ve ek kalibrasyon gerekmez.
2. Uyumluluk: EPRO PR6426/000-030, API 670 ve DIN 45670 gibi uluslararası standartları karşılayan EPRO MMS 3000/6000 izleme sistemi ile uyumludur
3. Sıfır Nokta Kalibrasyonu: EPRO PR6426/000-030'u standart bir substrat üzerine yerleştirin (sıfır plaka gibi) ve önsöz ile çoklu ölçümlerle ortalama değeri alın.

Doğrusallık Doğrulama: Hatanın <%1 olmasını sağlamak için aralık noktalarının%20,%50 ve%80'ini seçin.

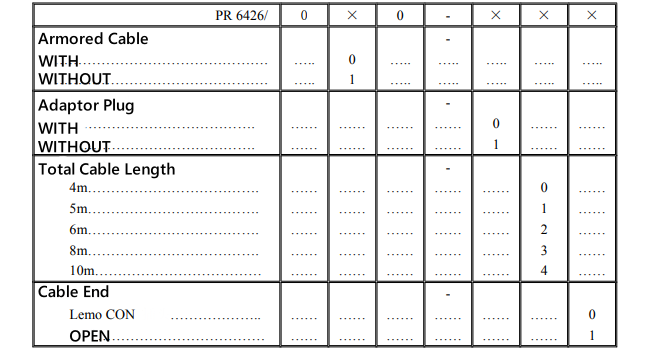

Seçim kılavuzu
