EPRO PR6424/011-140+CON021

Ürüne Genel Bakış

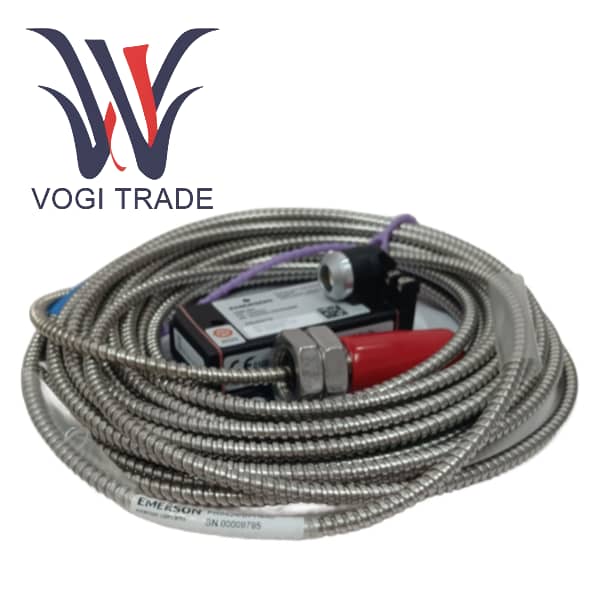

PR6424/011-140 + CON021 birlikte şaftın titreşimini, eksenel konumunu ve eksantrikliğini hassas bir şekilde ölçmek için eksiksiz bir kanal oluşturur. 14 metre uzunluğundaki kablo, bu konfigürasyonu, izleme paneli ile ölçüm noktası arasındaki mesafenin genellikle oldukça uzak olduğu büyük enerji santralleri veya açık deniz platformları gibi büyük makineler için özellikle uygun hale getiriyor.

PR6424/011-140 sensörü: Bu, 16 milimetre çapında bir girdap akımı probudur. "011-140" sipariş kodu, sensörün M18x1.5 dişli arayüz kullandığını, zırhlı kabloyla gelmediğini, 50 mm muhafaza uzunluğuna sahip olduğunu, 14 metre uzunluğunda kabloyla donatıldığını ve bir LEMO konektörüne sahip olduğunu gösterir.

CON021 Sinyal dönüştürücü: Sistemin akıllı arayüzüdür. Sensöre güç verir, yüksek frekanslı salınımlı bir manyetik alan oluşturur ve ham sinyali, prob ucu ile hedef eksen arasındaki mesafeyle doğrusal orantılı olan kararlı, endüstri standardında bir DC voltaj çıkışına dönüştürür.

PR6424/011-140 + CON021 birlikte şaftın titreşimini, eksenel konumunu ve eksantrikliğini hassas bir şekilde ölçmek için eksiksiz bir kanal oluşturur. 14 metre uzunluğundaki kablo, bu konfigürasyonu, izleme paneli ile ölçüm noktası arasındaki mesafenin genellikle oldukça uzak olduğu büyük enerji santralleri veya açık deniz platformları gibi büyük makineler için özellikle uygun hale getiriyor.

Fonksiyon Özellikleri

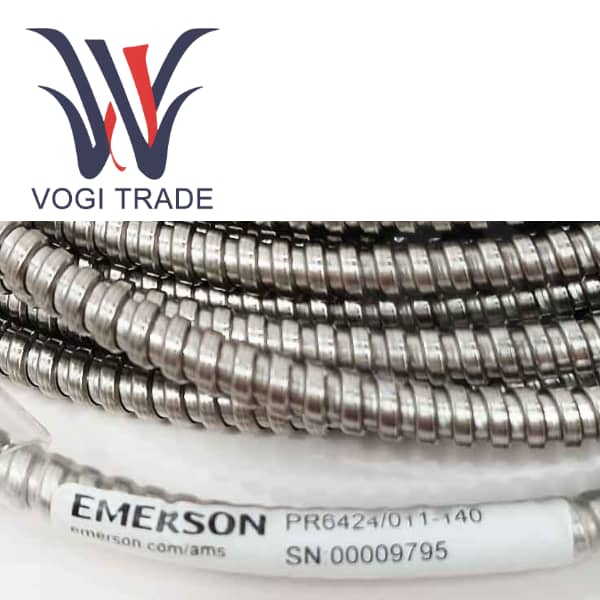

Bu modelin ana özelliği ölçüm aralığını genişleten 14 metre uzunluğundaki kablodur. Uzun ve yüksek kaliteli PTFE kablo, büyük mekanik cihazlara esnek bir şekilde monte edilmesini sağlar, böylece dönüştürücünün zorlu bir ortamda ölçüm noktasından uzakta merkezi bir konuma kurulmasına olanak tanıyarak güvenliği sağlar.

Girdap akımı prensibini benimseyerek şaftla fiziksel temas olmamasını sağlayarak aşınmayı ortadan kaldırır. Temassız yüksek güvenilirlikli ölçüm sayesinde sürekli izleme için mükemmel uzun vadeli stabilite sağlar.

Sistemin geniş frekans aralığı (0-20 kHz) ve hızlı yükselme süresi (<15 µs), yavaş yuvarlanma konumu değişikliklerini ve yüksek frekanslı titreşim olaylarını hassas bir şekilde yakalamasına olanak tanıyarak mükemmel dinamik yanıt sunar. Bu, dengesizliği, yanlış hizalamayı ve diğer mekanik arızaları tespit etmek için çok önemlidir.

Sensör, turbomakinomakinin zorlu çalışma koşullarına dayanacak şekilde özel olarak tasarlanmış, yüksek sıcaklıklar (150°C'ye kadar), yüksek basınçlar (145 psi) ve yağ ve kimyasalların neden olduğu erozyon dahil zorlu ortamlara uygun, sağlam bir tasarımdır.

Bu sistem, küresel sertifikalarla (ATEX, IECEx, CSA) kendinden güvenlidir ve tehlikeli alanlarda kullanıma uygundur. Uygun nominal değere sahip bir güvenlik bariyeri ile entegre edildikten sonra, sensörün potansiyel bir ateşleme kaynağı haline gelmesini önlemek için Sınıf I Bölge 1 / Bölge 0 tehlikeli konumlara güvenli bir şekilde monte edilebilir.

Bu sistemin kapsamlı doğrusallığı ≤%1,5'tir ve sıcaklık hatası API 670 standardına uygundur. Mekanik koruma (API 670 standardına uygun olarak) ve kestirimci bakım prosedürleri için gereken doğruluğu ve güvenilirliği sağlayabilir.
