EPRO PR6424/011-040+CON021

Ürüne Genel Bakış

PR6424/011-040 + CON021, Emerson'un EPRO ürün serisindeki, özellikle kritik görev mekanik ekipmanlarının korunması ve durum izlemesi için tasarlanmış, eksiksiz bir yüksek performanslı girdap akımı temassız ölçüm sistemidir. Bu entegre sistem, zorlu endüstriyel ortamlarda dönen şaftların dinamik yer değiştirmesini ve konumunu hassas bir şekilde ölçmek için tasarlanmıştır.

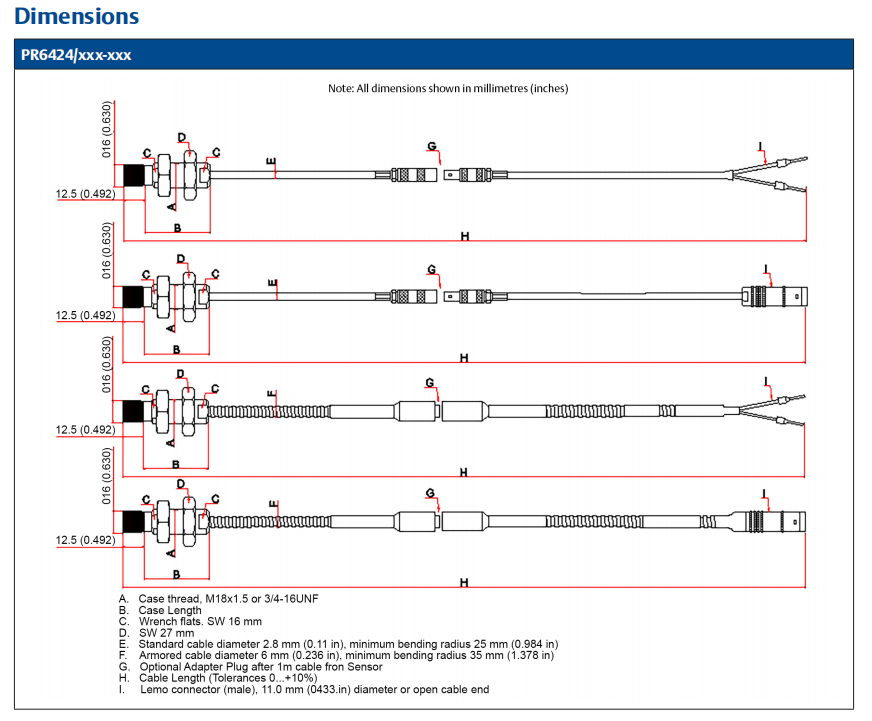

PR6424/011-040, 16 milimetre çapında bir girdap akımı sensörüdür (prob). "011-040" sipariş kodu, bu konfigürasyonun M18x1,5 diş kullandığını, zırhlı kabloya sahip olmadığını, 50 mm mahfaza uzunluğuna, toplam 10 metre kablo uzunluğuna sahip olduğunu ve LEMO konektörleriyle donatıldığını belirtir.

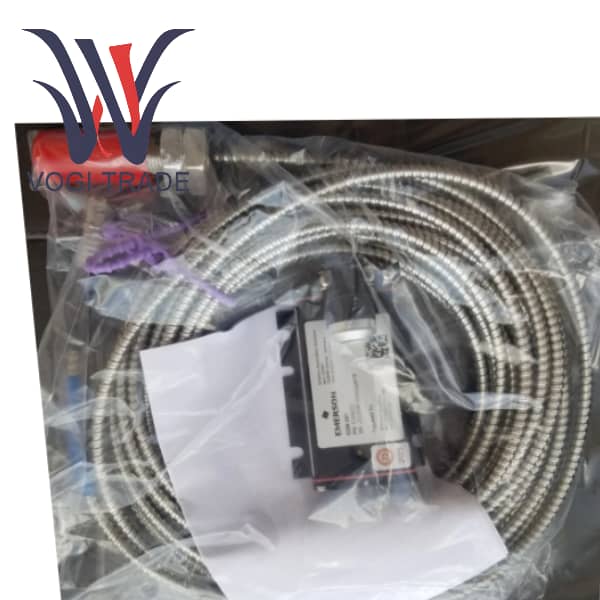

CON021 eşleşen bir sinyal dönüştürücüsüdür (yakınlık sensörü). Sinyal Dönüştürücü, sensöre güç vermek, yüksek frekanslı bir manyetik alan oluşturmak ve sensörün orijinal sinyalini, prob ucu ile hedef eksen arasındaki mesafeyle doğrusal orantılı olan kararlı, yüksek kaliteli bir DC voltajına dönüştürmekten sorumludur.

Birlikte, radyal şaft titreşimi, eksenel itme konumu ve büyük turbomekaniklerin (türbinler, kompresörler ve pompalar gibi) eksantrikliği gibi parametrelerin sürekli olarak izlenmesi için güçlü bir sistem oluştururlar, böylece arızaların erken tespitini sağlar ve ciddi arızaları önlerler.

Ürün Parametreleri

PR6424/011-040 Sensör Özellikleri

Hassasiyet                           4 V/mm (±101,6 mV/mil)

Doğrusallık Hatası                      ≤ ±%1,5 (CON021 ile, Standart Aralık)

Sensör Çapı                 16 mm

Konu                               M18x1,5

Kasa Uzunluğu (B)                  50 mm

Düz Anahtar                        SW 27 mm

Ölçüm Aralığı                 4,0 mm (CON021 ile Standart Aralık)

Nominal Hava Boşluğu (Merkez)      ~2,7 mm (0,11")

Uzun Vadeli Kayma                    < %0,3

Malzeme                               Ferromanyetik Çelik (ör. 42 Cr Mo 4)

CON021 Dönüştürücü Özellikleri

Maksimum Yüzey Hızı               2.500 m/s

Çalışma Sıcaklığı         -35°C ila 150°C (-31°F ila 302°F)

Sıcaklık Hatası               < 100°K başına %4 (API 670 Uyumlu)

Basınç Direnci             10.000 hPa (145 psi)

Kablo Uzunluğu                       10 metre

Kablo Tipi                          PTFE, Zırhsız (2,8 mm çap)

Kablo Ucu                           LEMO Konektörü (Erkek)

CON021 Dönüştürücü Özellikleri

Besleme Gerilimi                           -23 V - -32 V DC (-4 - -20V çıkış için)

                                                -21 V ila -32 V DC (-2 ila -18V çıkış için)

Frekans Tepkisi (-3dB)         0 - 20.000 Hz

Çıkış Sinyali Aralığı                   -4 V ila -20 V DC (veya -2 V ila -18 V), sensörün ölçüm aralığına doğrusal olarak karşılık gelir.

Çalışma Sıcaklığı               -30°C ila 100°C (-22°F ila 212°F)

Koruma Sınıfı                         IP20

Muhafaza Malzemesi                        LMgSi 0,5 (Alüminyum Alaşım)

Bağlantılar                              Giriş: Sensör için kendinden kilitlemeli Lemo Soketi

                                               Çıkış/Güç: Vidalı Terminal (maks. 1,5mm² kablo)

Montaj                                  4x M5x20 vidalar (dahil)
