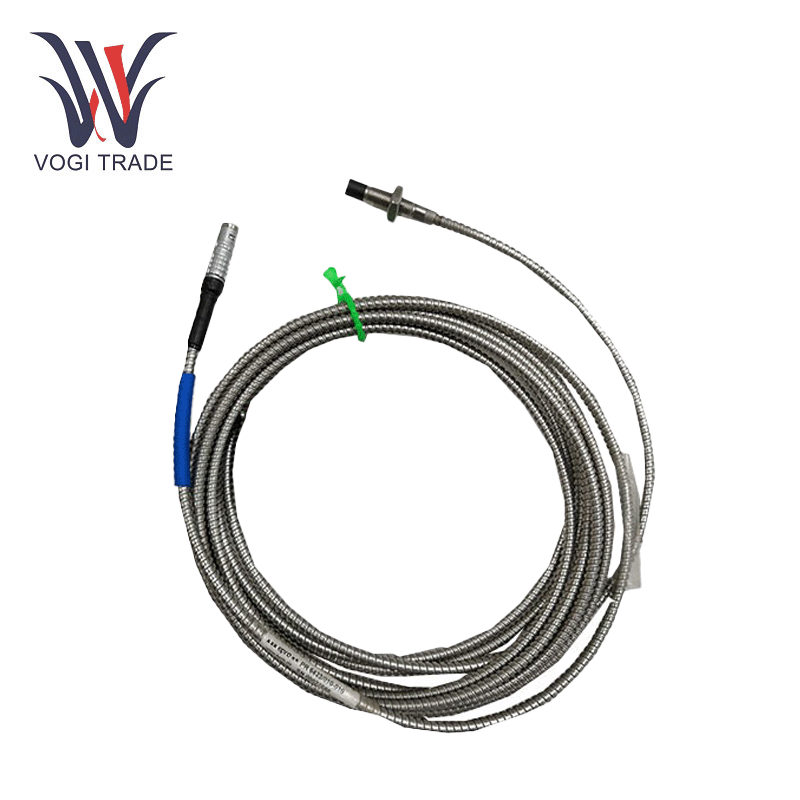

EPRO PR6423/012-100

Teknik parametreler

Konu uzunluğu: 45mm

Doğrusal Ölçüm Aralığı: 2 mm (80 mil)

Başlangıç ​​Hava Boşluğu: 0.5 mm (20 mil)

Minimum şaft çapı: 25 mm (0.79 ”)

Hedef malzeme (ferromanyetik çelik): 42CRMO4 (AISI/SAE 4140) Standart Diğer (istek üzerine)

Koruma Sınıfı: IP66, IEC 60529

Çalışma sıcaklığı aralığı: Sensör dahil. 1m Kablo: -35 ila +180 ° C (-31 ila 356 ° F) Kablo ve Konektör: -35 ila +150 ° C (-31 ila 302 ° F)

Malzeme: Sensör ucu (Peek Polieter eter keton), kasa (paslanmaz çelik) kablo (PTFE politetrafluoroetilen), konektör (pirinç, nikel kaplama)

Uyumlu ekipman

EPRO PR6423/012-100, endüstriyel izleme sistemleriyle tamamen uyumludur:

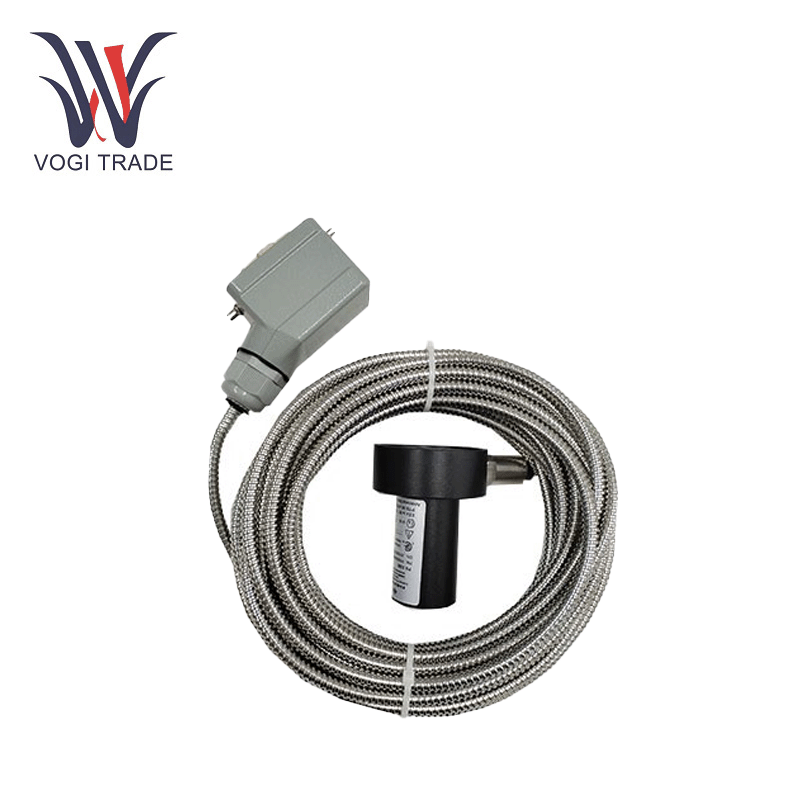

Sinyal Dönüştürücüler: CON 011 Dönüştürücüler, gerçek zamanlı veri analizi için PLC veya DCS sistemleriyle kolay entegrasyon için standart çıkışları (4-20 mA veya 0-10 V) sağlamak için ham girdap akım sinyali işlemesi için gereklidir.

MMS 6000/3000 Makine Koruma Sistemleri için Türbin ve Kompresör İzleme Platformları Şaft eksantrikliği, titreşim ve eksenel yer değiştirmenin sürekli izlenmesi için.

Kurulum Aksesuarları: MPT 064 Paslanmaz Çelik Koruma Tüpü veya EZ 1600 prob tutucuları, ölçümlerin gerçekleştirildiği yüksek hızlı dönen makinelerin sensör gövdesini stabilize etmek için kullanılabilir.

Uygulama senaryoları

Türbin şaftlarının izlenmesi: Bu ölçüm, buhar/gaz türbinlerinde eksenel ve radyal yer değiştirmeyi ölçerek yanlış hizalama veya yatak aşınmasını tespit eder ve böylece büyük arızaları önler. Örneğin, kombine döngü santrallerinde, dönen ve sabit bileşenler arasında güvenli bir ayrım sağlar.

Kompresör Titreşim Analizi-Verimliliği optimize etmek ve rotor dengesizliği risklerini belirleyerek giderleri azaltmak için daha yüksek hızlı kompresörlerde (örneğin: açık deniz gaz işleme birimleri) dinamik eksantrikliği izler.

Pompa Yatımı Yağlama Kontrolü: Hidro pompalarda yağ filminin kalınlığını izler ve yağlama arızası konusunda erken uyarı sağlar. Değişken yüklerde çalışan hidroelektrik bitkileri için çok önemlidir.

Kurulum ve Bakım

Montaj: EPRO PR6423/012-100, esnek konumlandırma için bir M10x1 veya 3/8 "-24unf iş parçacığına sahiptir. Ölçüm hassasiyetini korumak için minimum şaft çapı ve 0,5 mm (± 0.1 mm) başlangıç ​​hava boşluğunu sağlayın.

Kablolama: Dönen ekipmanların yakınında veya kapalı alanlarda yüksek stresli yönlendirme için minimum bükme yarıçaplı zırhlı kablolar (6 mm çap) önerilir.

Ayrıca bu ürünlerin diğer modellerini de tedarik ediyoruz: PR6423/012-120, PR6423/014-130, PR6423/015-110. Fark, kablonun toplam uzunluğu ve iplik uzunluğudur, ayrıntılar için tabloya bakın.
