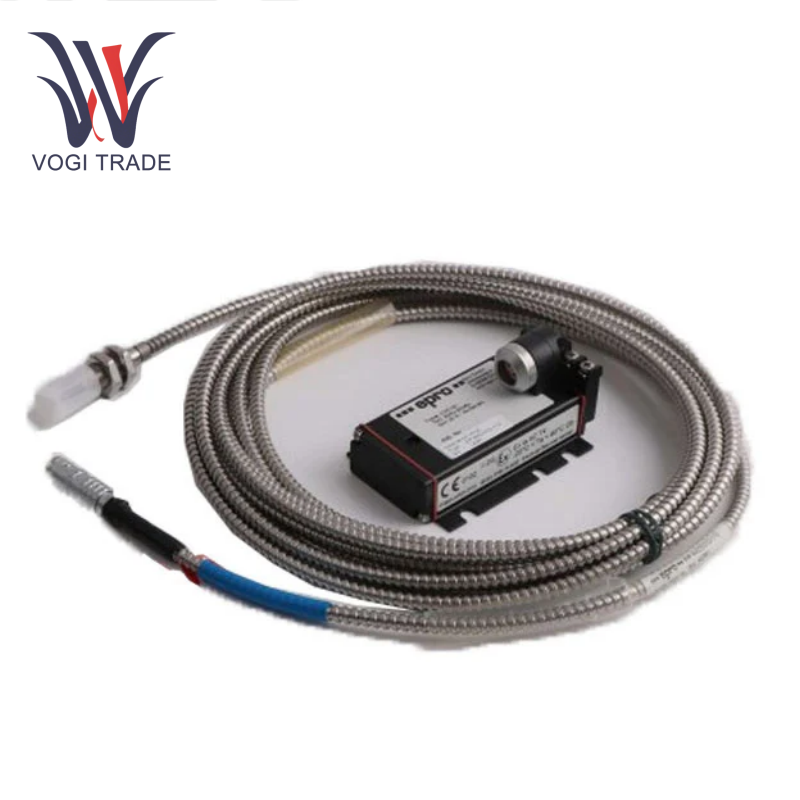

EPRO PR6423/010-040

Teknik parametreler

Doğrusal Ölçüm Aralığı: ± 0.5 mm

Başlangıç ​​hava boşluğu (statik yer değiştirme referansı): 0.5 mm (20 mil)

Çözünürlük: ölçüm aralığının% 1'i

Doğrusallık Hatası: ± 0.025 mm (± 1 mil) @ 0 ~ 45 ° C

Duyarlılık: 8 V/mm (203.2 mV/mil) ±% 5

Sıcaklık aralığı: -35 ° C ila +180 ° C

Besleme Voltajı: 24V DC

Çıkış sinyali: 4 ~ 20 mA akım çıkışı

Dijital Çıkış: 6 Bağımsız Programlanabilir Kanal, Normalde Açık/Normal Kapalı Yapılandırmayı Destekleyin

Konu Boyutu: M10 × 1 Metrik İplik

EPRO PR6423/010-040 girdap akım etkisine dayalı temassız ölçüm:

EPRO PR6423/010-040, bir salınım devresi oluşturmak için önsözlü ile çalışır. Sensör probu iletken bir metal hedefine (bir şaftın yüzeyi gibi) yaklaştığında, elektromanyetik alandaki değişiklik osilatör genliğinin zayıflamasına neden olur ve zayıflama genliği prob ve hedef arasındaki mesafe ile orantılıdır. .

Fabrika Ön kalibrasyonu: Doğrusal kalibrasyon 42CRMO4 kalibrasyon malzemesi kullanılarak yapılır. Kurulum sırasında ek kalibrasyon gerekmez. Önsöz alıcının çıkış sinyali gereksinimleri karşılayana kadar yalnızca hava boşluğunun ayarlanması gerekir.

Sinyal İşleme: Preamplatıcı, mesafe sinyalini standart bir akım/voltaj çıkışına dönüştürür ve modülü dinamik titreşim, yer değiştirme ve diğer parametrelerin gerçek zamanlı izlemesini gerçekleştirmek için kullanır.

Ayrıca bu ürünlerin diğer modellerini de tedarik ediyoruz: PR6423/010-010, PR6423/010-030, PR6423/015-010. Fark, kablonun toplam uzunluğudur, ayrıntılar için tabloya bakın.

Not: EPRO PR6423/010-040, sinyal amplifikasyonu ve işleme elde etmek için CON021 önsözlemesi ile kullanılabilir.

Kurulum Gereksinimleri: Probun merkez hattı eksen merkezi çizgisine diktir ve ölçüm yüzeyi çatlak veya çarpma içermez (pürüzlülük 0.4 ~ 0.8 μm)

Seçim önerileri için lütfen ekteki daha ayrıntılı teknik belgelere bakın.
