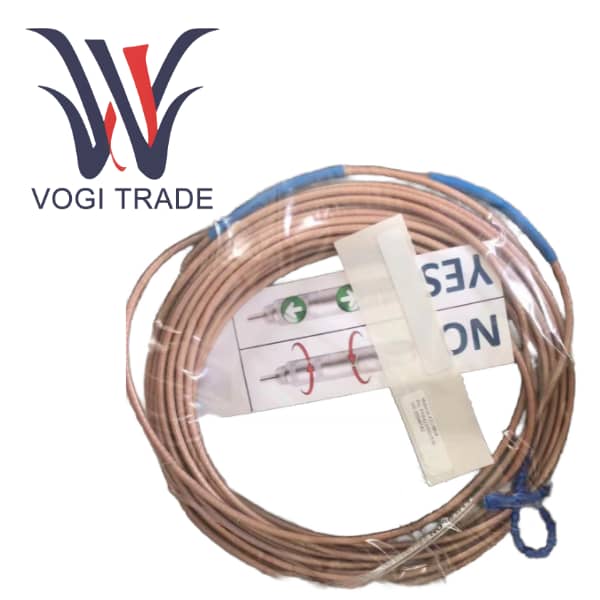

EPRO PR6423/004-040

Ürüne Genel Bakış

PR6423/004-040, Emerson'un EPRO markasına ait, 8 milimetre çapında, yüksek hassasiyetli bir girdap akımı sensörüdür. Dönen makinelerin temassız titreşimi ve konum izlemesi için özel olarak tasarlanmıştır. Kritik bir mekanik koruma sisteminin parçası olan bu sensör, zorlu ortamlarda güvenilir performans sağlayacak şekilde titizlikle tasarlanmıştır.

"004-040" sipariş kodu aşağıdaki konfigürasyonu belirtir: M10x1 dişli arayüz, 65 mm uzunluğunda muhafaza (manşon), 10 metre uzunluğunda entegre kablo ve LEMO konektörü. Bu kombinasyon, onu özellikle daha kalın mekanik muhafazalar veya prob braketleri aracılığıyla kurulum gerektiren uygulamalar için uygun hale getirir ve kablo uzunluğu, uzaktan kurulan sinyal dönüştürücülere bağlanmak için yeterlidir. Küçük ve orta ölçekli turbo makinaların radyal şaft titreşimi gibi parametrelerin izlenmesi için eksiksiz bir ölçüm kanalı oluşturmak amacıyla genellikle uyumlu dönüştürücülerle (CON021 gibi) birlikte kullanılır.

Ürün Parametreleri

Artımlı Ölçek Faktörü (Hassasiyet)         8 V/mm (±203,2 mV/mil) ±%5 (0 ila 45°C)

Doğrusallık (Düz Çizgiden Sapma)      ±0,025 mm (±1 mil) (0 ila 45°C)

Doğrusal Ölçüm Aralığı                      2,0 mm (80 mil)

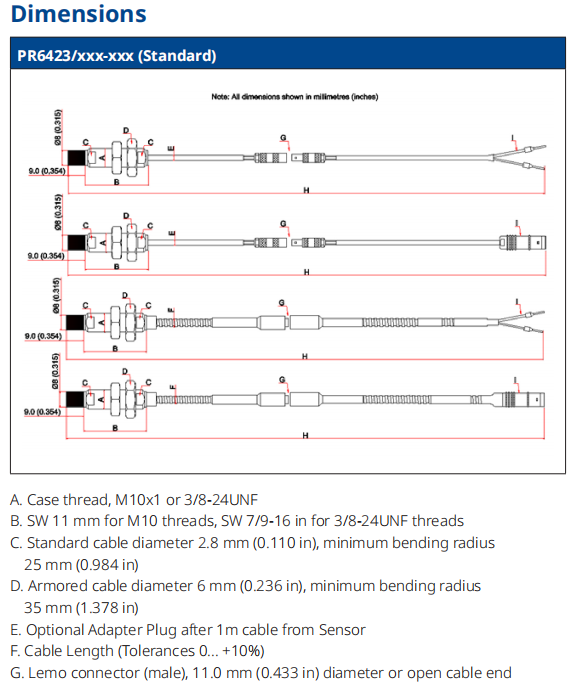

Sensör Çapı                                     8 mm

Konu                                                   M10x1

Kasa Uzunluğu (Kol)                                 65 mm (Kodda '4' ile belirtilmiştir)

Düz Anahtar                                            SW 11 mm

Başlangıç ​​Hava Boşluğu                                         0,5 mm (20 mil)

Hedef Malzeme                                       Ferromanyetik Çelik (42CrMo4 / AISI 4140 Standardı)

Minimum Şaft Çapı                          25 mm (0,79")

Çalışma Sıcaklığı                           Sensör ve 1m Kablo: -35°C ila +180°C (-31°F ila 356°F)

Uzun mesafeli sinyal bütünlüğü, 10 metre uzunluğundaki entegre kablonun esnek bir kurulum düzeni elde etmesini sağlayarak, sinyal dönüştürücünün ölçüm noktasından uzaktaki kontrol paneline kurulmasına olanak tanır. Aynı zamanda sağlam ve dayanıklı tasarımı sinyal zayıflamasını en aza indirir.

Koruma Sınıfı                                     IP66 (Toz geçirmez ve güçlü su jetlerine karşı korumalı)

Konu                                                   M10x1

                                                           Sensör Ucu: PEEK (Polieter Eter Keton)

                                                           Kablo: PTFE

Kablo Uzunluğu                                        10 metre (Kodun son kısmında '4' ile belirtilir)

Konu                                                   M10x1

Konektör                                            LEMO (Erkek)

Tehlikeli Alanlar                                  ATEX, IECEx, CSA (CON021 gibi sertifikalı bir dönüştürücü ve güvenlik bariyerleri ile kullanıldığında Kendinden Güvenlik 'ia')

Fonksiyon Özellikleri

PR6423'ün hassasiyeti 8 V/mm kadar yüksek olup, mesafedeki en ufak değişikliğe karşı bile son derece hassastır. Bu, onu yüksek hızlı makinelerdeki küçük genlikli titreşimleri tespit etmek için ideal bir seçim haline getirir ve dengesizlik veya yanlış hizalama hatalarının oluşmasına karşı erken uyarı verme yeteneğine sahiptir.

8 mm'lik çap ve isteğe bağlı uzun manşon (65 mm'lik model gibi), daha büyük probların monte edilemediği kapalı Alanlara veya büyük mekanik yapılara monte edilmesini sağlar.

Olağanüstü yüksek sıcaklık direnci, sensör gövdesinin +180°C'ye kadar yüksek sıcaklıklara dayanabilmesini sağlar; bu, buhar türbinleri, gaz türbinleri ve yüksek sıcaklık kompresörleri gibi yüksek sıcaklık bileşenlerine yakın uygulamalar için çok önemlidir. PEEK prob malzemesi bu performansa ulaşmanın anahtarıdır.

IP66 koruma derecesine sahip güçlü çevresel sızdırmazlık performansı, sensörün toz girişinden ve güçlü su akışı etkisinden tamamen arınmış olmasını sağlar; bu da onu dış mekan veya yıkama alanları dahil zorlu endüstriyel ortamlar için uygun hale getirir.

Kablo Uzunluğu                                        10 metre (Kodun son kısmında '4' ile belirtilir)

Uzun mesafeli sinyal bütünlüğü, 10 metre uzunluğundaki entegre kablonun esnek bir kurulum düzeni elde etmesini sağlayarak, sinyal dönüştürücünün ölçüm noktasından uzaktaki kontrol paneline kurulmasına olanak tanır. Aynı zamanda sağlam ve dayanıklı tasarımı sinyal zayıflamasını en aza indirir.
