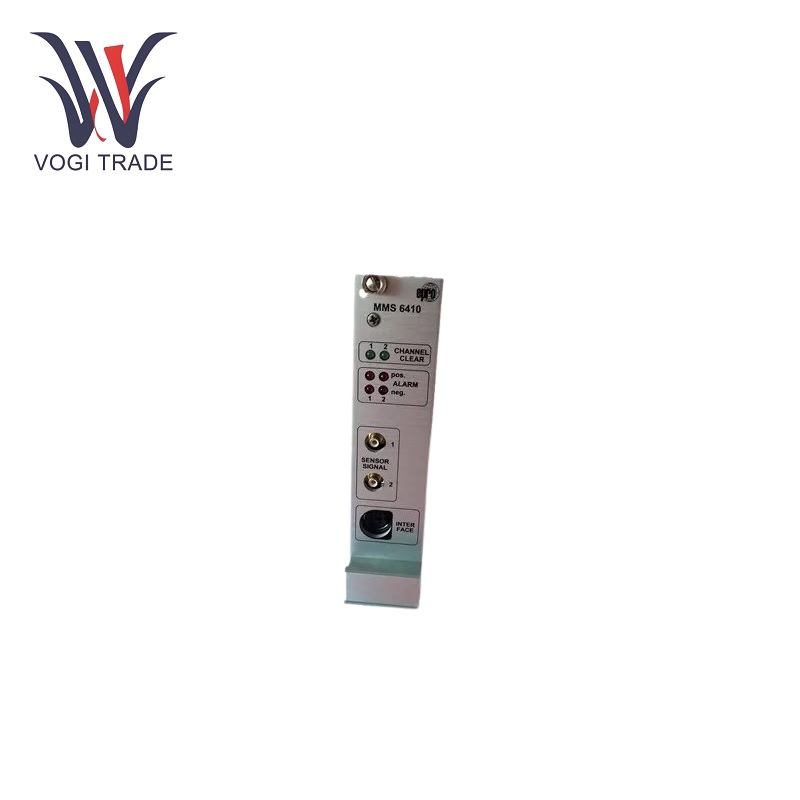

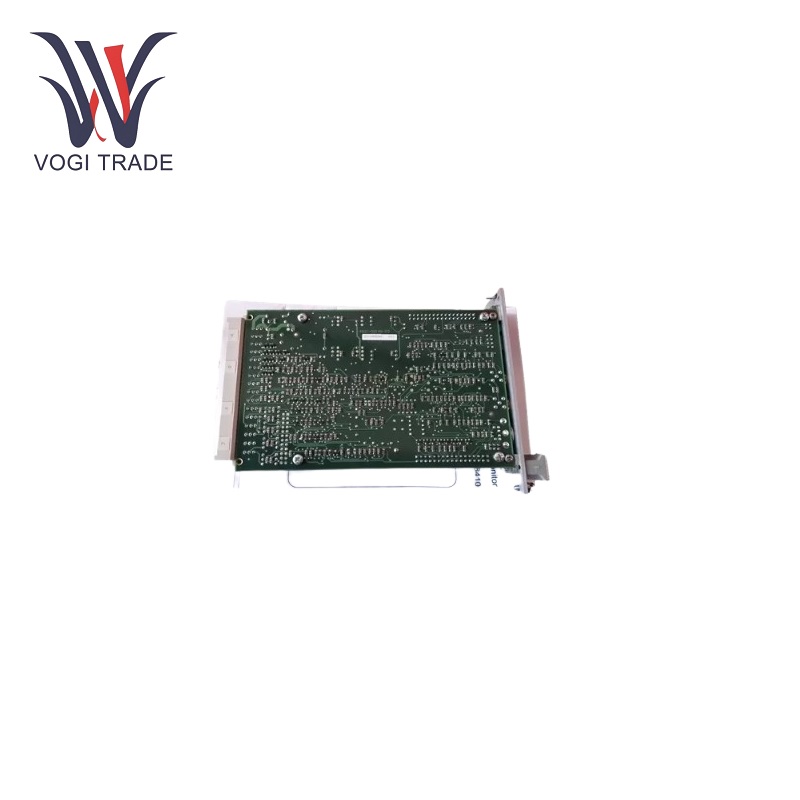

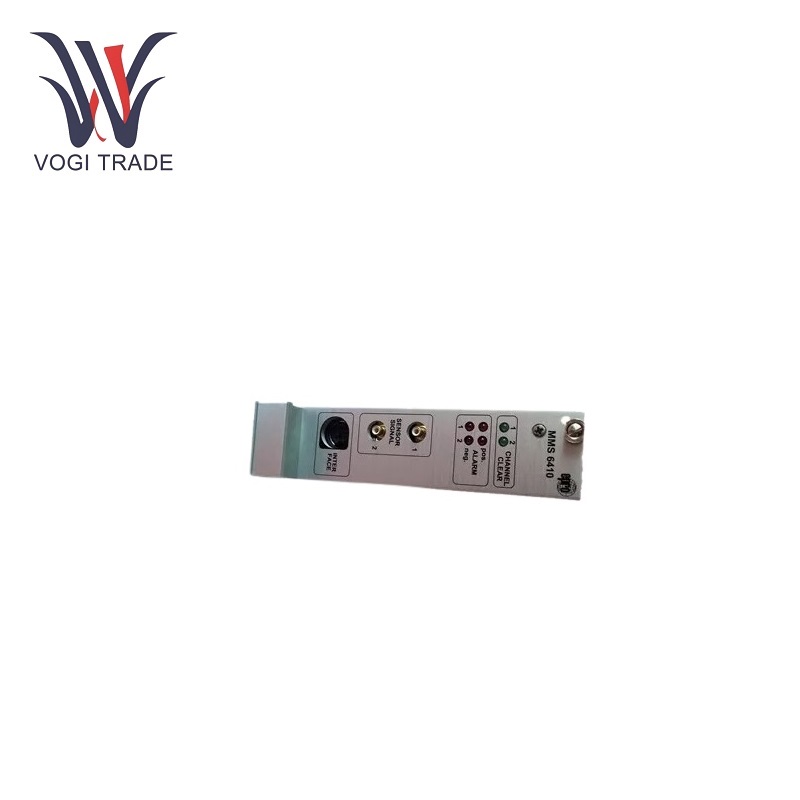

EPRO MMS6410

Kullanım Parametreler

Sensör Girişi:EPRO MMS6410, yarım köprü veya tam köprü konfigürasyonlarında endüktif sensörler ve diferansiyel transformatörler için iki bağımsız girişe sahiptir. Bu girişler elektriksel olarak izole edilmiş, açık devre ve kısa devre korumalı olup, maksimum giriş voltajı 3,6 V (aşırı voltaj koruması) ve nominal giriş voltajı aralığı 2,5 V rms'dir. Giriş empedansı 200 kΩ'dur.

Ölçüm Aralığı:Ölçüm aralığı, sensörün ölçüm aralığına bağlıdır ve çıkışlardan biri veya her ikisi de ters çevrilebilir.

Siçindeveya Güç Kaynağı: Her giriş, 4,75 kHz taşıyıcı frekansı, 4 V rms nominal besleme voltajı ve 120 - 600 Ω izin verilen yük ile endüktif sensörlere güç sağlamak için ayrı bir tamponlu çıkış içerir.

Kontrol Girişi:İki kanalın ortak mantıksal ikili girişleri vardır ve optokuplör modları "ön alarm (alarm)", açık veya kapalı modu ve "ana alarm (tehlike)", açık veya kapalı modunu içerir. Ayrıca, makinenin başlatılması ve kapatılması sırasında alarm limitlerinin değiştirilmesi için kanal veya modül bastırma ve limit çarpanlarına da sahiptir. 24 V lojik giriş direnci > 10 kΩ'dur ve analiz amacıyla devir başına 1 darbelik bir anahtar darbe girişi mevcuttur.

Çıkışlar:Modülün arka konnektöründe potansiyelsiz optokuplör çıkışları bulunur, RS485 iletişim arayüzü kanal başına ölçüm aralığı ve seçilen değişkenle orantılı bir akım çıkışı, kanal başına seçilen değişken ve ölçüm aralığıyla orantılı bir voltaj çıkışı sağlar. ve kanal başına sensör sinyaliyle orantılı bir voltaj çıkışı.

Güç kaynağı:Modül, iki güç kaynağı girişi aracılığıyla, diyot dekuplajlı, 18 - 24 - 31,2 V dc besleme voltajına ve maks. 8 W (24 V'de maks. 300 mA).

Çevre koşulları:Modül DIN 40050'ye göre IP00 koruma sınıfına sahipken, ön plaka DIN 40050'ye göre IP21 koruma sınıfına sahiptir. Çalışma sıcaklığı aralığı 0 - +65 °C, depolama ve taşıma sıcaklığı aralığı ise -30 - + 85°C. İzin verilen bağıl nem, yoğuşmasız %5 - 95'tir ve IEC 68-2 Kısım 6 ve Kısım 29'a uygun olarak izin verilen titreşimlere ve darbelere dayanabilir.

Ürün fonksiyonları

Ölçüm ve hesaplama:EPRO MMS6410, yarım köprü veya tam köprü konfigürasyonunda endüktif sensörler veya diferansiyel transformatörlerle şaft yer değiştirmesini ölçebilen çift kanallı bir ölçüm amplifikatörüdür. Her ölçüm kanalı bağımsız olarak çalışır veya iki kanalın ölçüm sonuçlarının toplamını veya farkını hesaplar. Statik ve dinamik sinyalleri ölçebilir: yer değiştirme, açı, kuvvet, burulma veya endüktif bir sensörle ölçülebilen diğer fiziksel miktarlar.

Sensör izleme ve modül izleme:Modül, güvenilir ve doğru bir ölçüm sistemi sağlamak için sensör sinyali izleme, kablolama, sistem besleme voltajı, konfigürasyon, parametre ayarı, ölçüm değerleri, modül çalışma sıcaklığı, sistem gözlemcisi vb. gibi işlevlere sahiptir. Alarm ve limit izleme: Her kanal alarm değerini ve tehlike değerini ayrı ayrı ayarlayabilir. Ön alarm, ana alarm kanalı, limit değer çarpanı, alarm çıkış modu ve alarm tutma fonksiyonuna sahiptir. Her kanalda tamamı açık kolektör çıkışı olan, birbirinden bağımsız ve ana devreden izole edilmiş 4 adet alarm çıkışı bulunmaktadır.

Senkronizasyon:Birden fazla EPRO MMS6410 modülü aynı sistemde çalıştığında taşıyıcı frekans osiloskopunun senkronizasyonu çok önemlidir. EPRO MMS6410, diğer monitörlere senkronizasyon sinyalleri göndermek için ana izleme modunda çalışabilir veya diğer monitörlerden senkronizasyon sinyallerini almak için ikincil izleme modunda çalışabilir. Yapılandırma ve iletişim: Modül, RS232 ve RS485 arayüzleri sağlar. RS232 arayüzü, modül ile yapılandırma ve veri alışverişi için kullanılır ve RS485 arayüzü, daha büyük bir izleme ve kontrol sistemine sorunsuz bir şekilde entegre edilecek şekilde EPRO'nun MMS6800 analiz ve teşhis sistemine veya ana bilgisayara bağlanmak için kullanılır.

Uygulama kapsamı

EPRO MMS6410, mekanik ekipman izlemede, özellikle de turbo makinelerde yaygın olarak kullanılmaktadır. EPRO MMS6410, buhar türbinlerinin, gaz türbinlerinin, su türbinlerinin, kompresörlerin, fanların, santrifüjlerin ve diğer dönen makinelerin şaft yer değiştirmesini, termal genleşmesini ve diğer parametrelerini ölçebilir. Doğru ve hassas ölçümler sağlayarak türbinlerin korunmasına yardımcı olur, her türlü ekipmanın operasyonel güvenliğini ve verimliliğini artırır ve makinelerin hizmet ömrünü uzatır.
