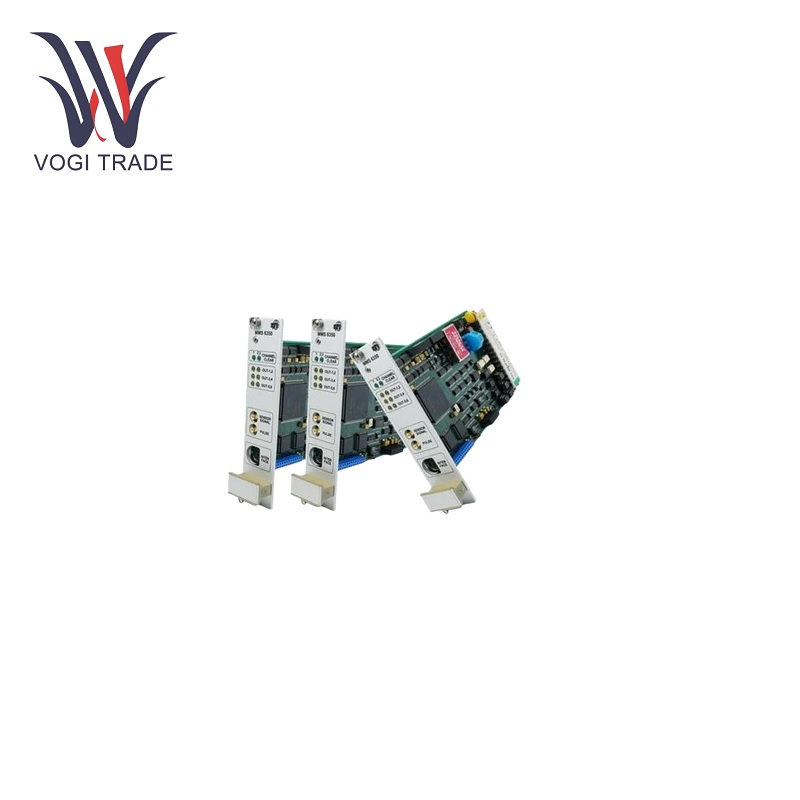

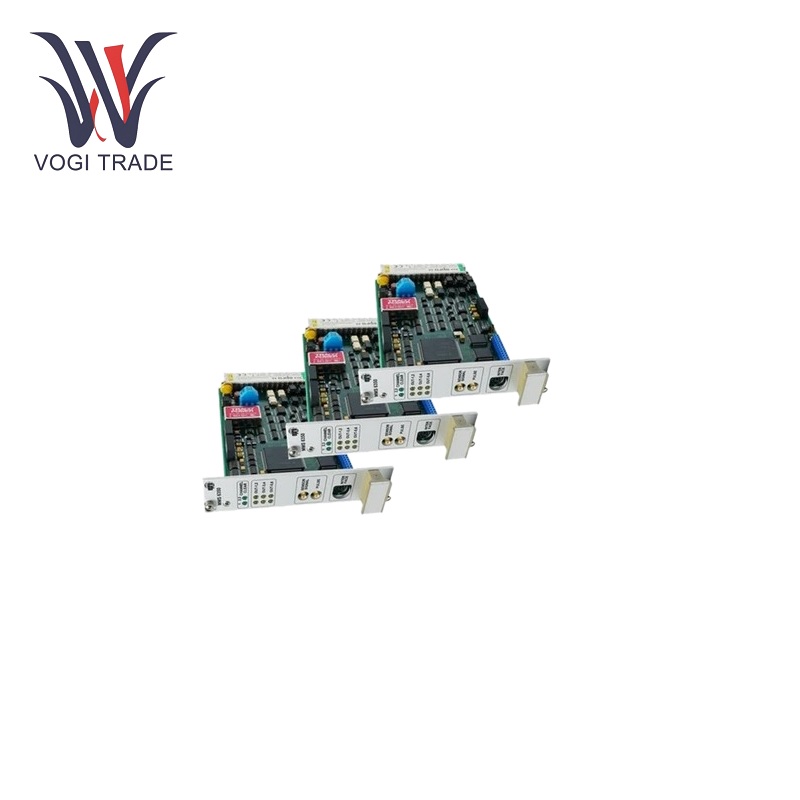

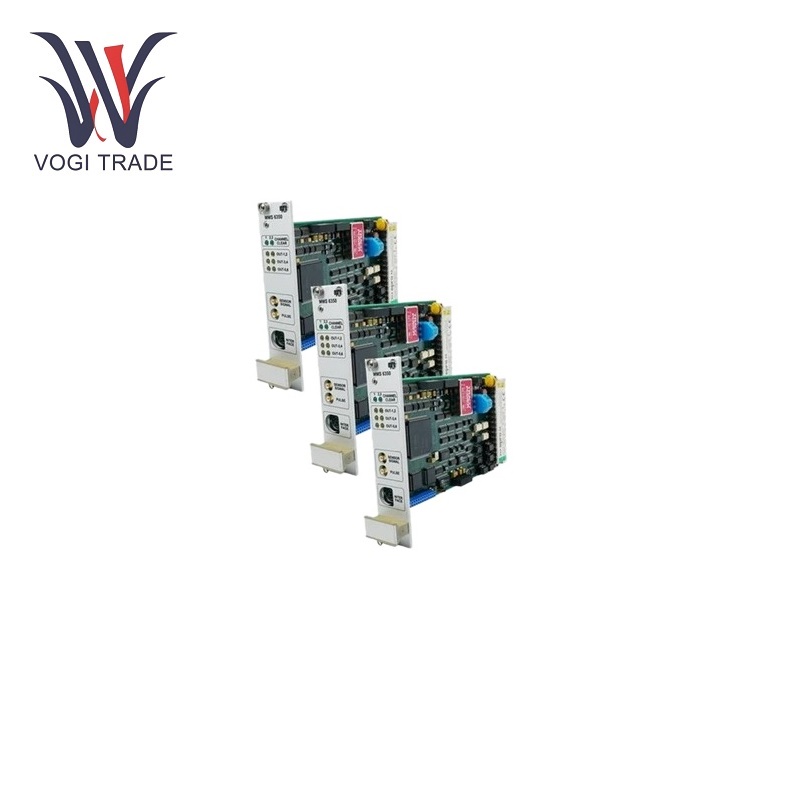

EPRO MMS3210

Sensör Girişi:İki bağımsız girdap akımı sensörü girişini destekler. Farklı sensör türlerinin standart ölçüm aralıkları şu şekildedir: PR6422/… 1 mm'dir; PR6423/… 2 mm'dir; PR6424/… 4 mm'dir; PR6425/… 4 mm'dir; PR6426/… Opsiyonel aralık 8, 12, 16 veya 20 mm'dir. Bu sensörlerin frekans aralığı 0-10Hz'dir ve genel doğrusallık hatası %0,25'ten azdır. Sinyal Çıkışı: Verici iki adet isteğe bağlı 0/4-20mA sağlar.

Akım Çıkışı:Her kanal karşılık gelen giriş için veya çift kanallı ölçümün maksimum değeri için çıkış olarak kullanılır. 500Ω'a kadar elektriksel durumlar için uygundur, kısa devre ve açık devre koruması sağlanır. Ek olarak test, analiz ve teşhis için her biri giriş sinyaline karşılık gelen iki yardımcı voltaj çıkışı (2-10V) bulunmaktadır. Diğer çıkışlar arasında bir "Tamam" durum çıkışı ve iki limit çıkışı bulunur.

Güç kaynağı:EPRO MMS3210, 18…24…31,2VDC nominal gerilime sahip yedek bir güç kaynağı kullanır. Verici devresi, bir DC/DC dönüştürücü aracılığıyla güç kaynağından elektriksel olarak yalıtılmıştır ve 24V'ta yaklaşık 100mA ve 2,5W tüketir.

Çevre koşulları:Sensör zorlu endüstriyel ortamlarda çalışacak şekilde tasarlanmıştır. Muhafaza korozyona dayanıklı alüminyumdan yapılmıştır, IP65 koruma derecesine sahiptir ve DIN40050 ve IEC144 CE sertifikasına göre tasarlanmıştır. Elektromanyetik girişime karşı iyi bir direnç gösterir ve EN55011 ve EN50082-2 standartlarına uygundur. Çalışma sıcaklığı -20…+80°C aralığında, depolama sıcaklığı -30…+90°C ve izin verilen bağıl nem yoğuşmasız %0…95'tir. Ayrıca 20G/2ms şoka ve 5G @ 60 Hz titreşime de dayanabilir.

Ürün Özellikleri

Sinyal dönüşümü:EPRO MMS3210, iki bağımsız girdap akımı sensörünün (PR6422/..., PR6423/..., PR6424/..., PR6425/... ve PR6426/...) giriş sinyallerini şaft yer değiştirmesiyle orantılı iki bağımsız çıkış sinyaline dönüştürmek için tasarlanmıştır. Bu, eksenel yer değiştirmenin, şaft konumunun, termal genleşmenin, radyal yer değiştirmenin, baskı yatağı konumunun ve valf konumunun doğru şekilde ölçülmesine ve izlenmesine olanak tanır.

Kendi kendini izleme:Yerleşik bir "kendi kendini test" devresi, vericinin sensör sinyalini, sensör ile modül arasındaki bağlantı kablolarını ve besleme voltajını sürekli olarak izlemesine olanak tanır. Bir arıza meydana gelirse, mantıksal "OK" çıkışı durumu değiştirecek ve akım çıkışındaki 4-20mA'dan 0mA'ya değişiklik derhal bir sorun olduğunu gösterecektir.

Esnek konfigürasyon:EPRO MMS3210'un başlangıç ​​ayarları, geçiş anahtarları ve döner anahtarlar aracılığıyla ayarlanabilir. Fabrika ayarları en yaygın çalışma modlarıyla yapılandırılmış olsa da ünite aynı zamanda fabrika özelleştirmesine de açıktır ve farklı uygulamalar için büyük esneklik sağlar.

Sınır tespiti:Çift kanal modunda sarı ve kırmızı uyarı ışıkları sırasıyla kanal 1 ve 2'nin karakteristik değerlerini izler. Tek kanal modunda, sarı ışıklar uyarıyı ve kırmızı ışıklar tehlike modunu gösterecek şekilde sınırlar ayarlanabilir. Tüm aralık 0'dan tam ölçek sınırına kadardır; bu, ölçülen değerlerin hassas kontrolüne ve izlenmesine olanak tanır.

Uygulamalar

EPRO MMS3210, büyük ve küçük buhar türbinleri, fanlar, üfleyiciler, kompresörler, dişli kutuları, santrifüjler, pompalar ve kömür değirmenleri için uygundur. Verici enerji santralleri, rafineriler ve kimya tesislerindeki büyük ekipmanlar için uygundur ve fieldbus'lar, PLC'ler, ana bilgisayarlar ve ağlarla birlikte yalnızca birkaç ölçüm noktasına sahip küçük turbo makineler için bağımsız bir monitör olarak çalışabilir.
