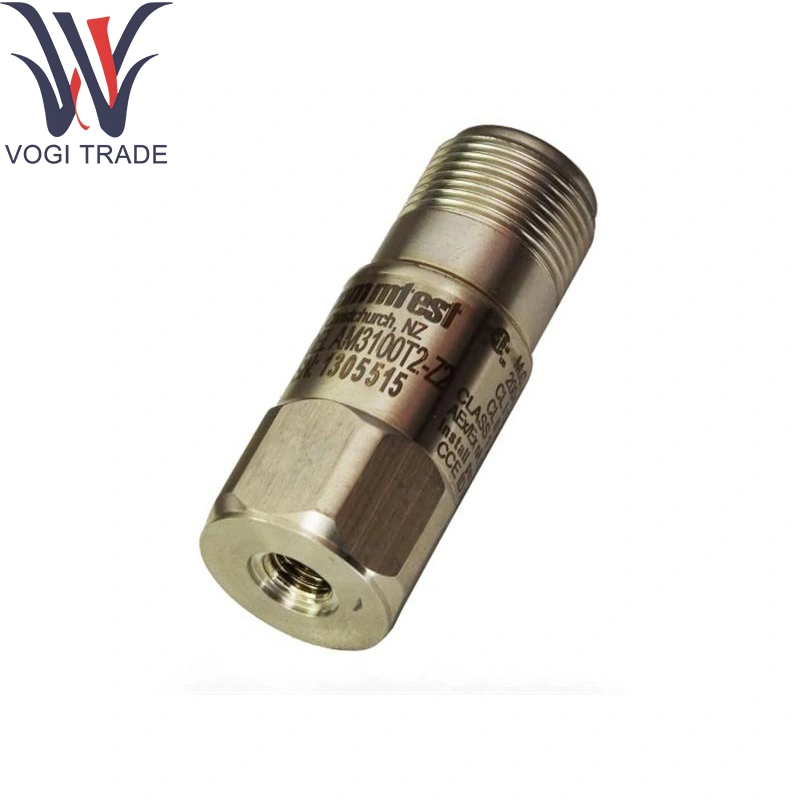

Marka: Isen NevadaAçıklama: AM3100T2-Z2Durum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 14Ödeme Süresi: T/TNakliye Limanı: ShenzhenIşınlı Nevada AM3100T2-Z2, titreşim izlemesini şaft hızı girişlerine dayalı olarak seyahat mantığı ile birleştirmek için türbin koruma raflarında dağıtılır.
| Üretmek |
Işın Nevada |
| Model numarası |
AM3100T2-Z2 |
| Sipariş numarası |
AM3100T2-Z2 |
| Katalog |
IEPE ivmeölçer serisi |
| Tanım |
İvmeölçer |
| Menşei ülke |
Amerika |
| HS kodu |
85389091 |
| Boyut |
8*6*4 (cm) |
| Ağırlık |
0.06 kg |
Sipariş Bilgi Bölümü
| Parça numarası |
Kablo çıkışı |
Duyarlılık |
Accel Aralık |
Frekans Aralığı (3db) |
Eleman |
| AM3100T2-Z2 |
Top Çıkış Sensörü |
100 mV/g |
80 g |
0.4-14.000 Hz |
Bölge 2 derecelendirilmiş |
| AM3100T2-Z2 |
Yan çıkış sensörü |
100 mV/g |
80 g |
0.5-10.000 Hz |
Bölge 2 derecelendirilmiş |
| AP3500T2-Z1 |
Yan çıkış sensörü |
500 mV/g |
10 g |
0.2-2.300 Hz |
Bölge 1 puan |
| AP3500S2-Z1 |
Yan çıkış sensörü |
500 mV/g |
10 g |
0.2-3.700 Hz |
Bölge 1 puan |
| AM3100T2-Z0 |
Top Çıkış Sensörü |
100 mV/g |
80 g |
0.4-14.000 Hz |
Bölge 0 puan |
| AS3100S2-Z0 |
Yan çıkış sensörü |
100 mV/g |
80 g |
0.7-10.000 Hz |
Bölge 0 puan |
| 18IM6049 |
Top Çıkış Sensörü |
100 mV/g |
60 g |
0.5-12.000 Hz |
Bölge 0 puan |
Teknik parametreler
Girişler:
Işınlı Nevada AM3100T2-Z2 için 2 × Yakınlık-Prob Hız Kanalları (0-50 VP-P)
2 × IEPE veya ± 10 V ivmeölçer kanalları (0.5 Hz - 5 kHz)
Sinyal Koşullandırma:
Otomatik prob kazancı tazminatı
Bant geçişi filtreleme (saha seçilebilir 1 ×, 2 ×, geniş bant titreşim bantları)
Seyahat mantığı:
Hız kanalı başına çift aşırı hız ayar noktaları
Genişlik belirlenen eşiği aştığında titreşim gezisi
Dönüş (durak) algılama
Fazlalık: çapraz izleme ve başarısız oylama ile çift kanallı işleme
Çıktılar:
Işınlı Nevada AM3100T2-Z2'den 2 × Form C röleleri (aşırı hız)
2 × Form C Röleleri (Titreşim Gezisi)
1 × Form C dönüşü olmayan röle
Yanıt Süresi: Röle çalıştırma işlemine yolculuk koşulundan ≤ 2 ms
Güç: 24 V DC, ≤ 4 W
Çevre: 0 ° C ila +70 ° C çalışma; % 95'e kadar RH yoğunlaşmayan
Ürün fonksiyonu
Yüksek hızlı titreşim analizini, tek bir güvenlik sertleştirilmiş modülde ışıltılı Nevada AM3100T2-Z2 aracılığıyla şaft hızlı gezi kararlarıyla entegre eder. Prob ve ivmeölçer sinyallerini sürekli olarak izler, saha tarafından yapılandırılmış filtreler ve eşikler uygular ve hemen türbin kapanması için deterministik yolculuk çıktıları yapar.
Çekirdek Destekleme Modülleri
AM31XX RAF ŞASİ: 3 U rafı, Isen Nevada AM3100T2-Z2 Koruma Modülleri için Güç ve Arka Plan İletişim Sağlayan
AM31XX Logic/CPU Modülü: Yapılandırmayı Merkezileştirin ve Modül Sağlığı
Röle Çıktı Modülü: Seyahat sinyallerini toplar ve harici kapatma kontaktörlerini kullanır
Problar ve Dönüştürücüler: Koruyucu Kablolama ile Işınlı Nevada AM3100T2-Z2'ye girdap-akım probları ve ivmeölçerler
