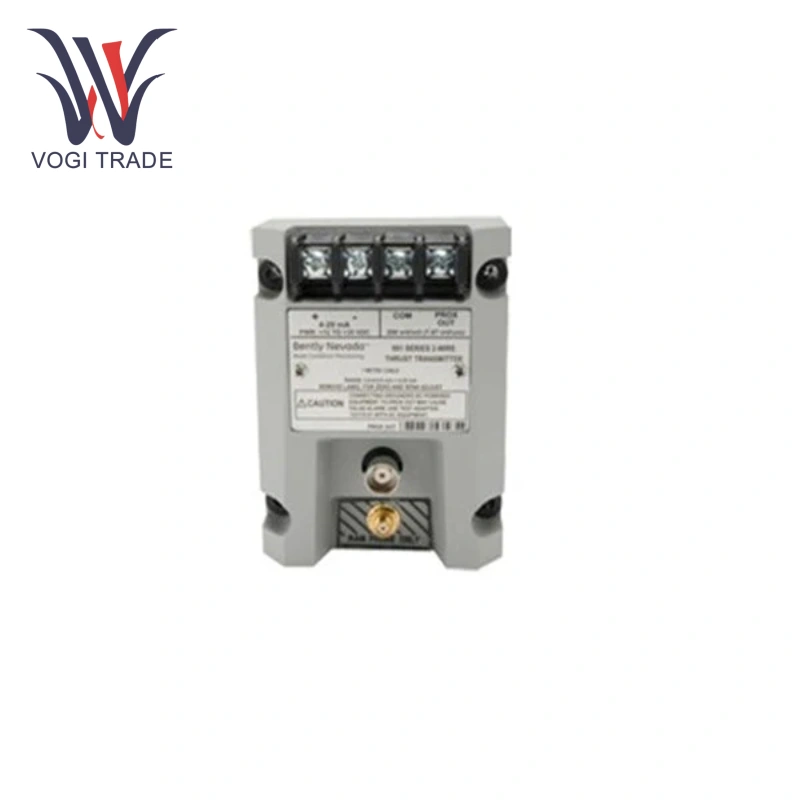

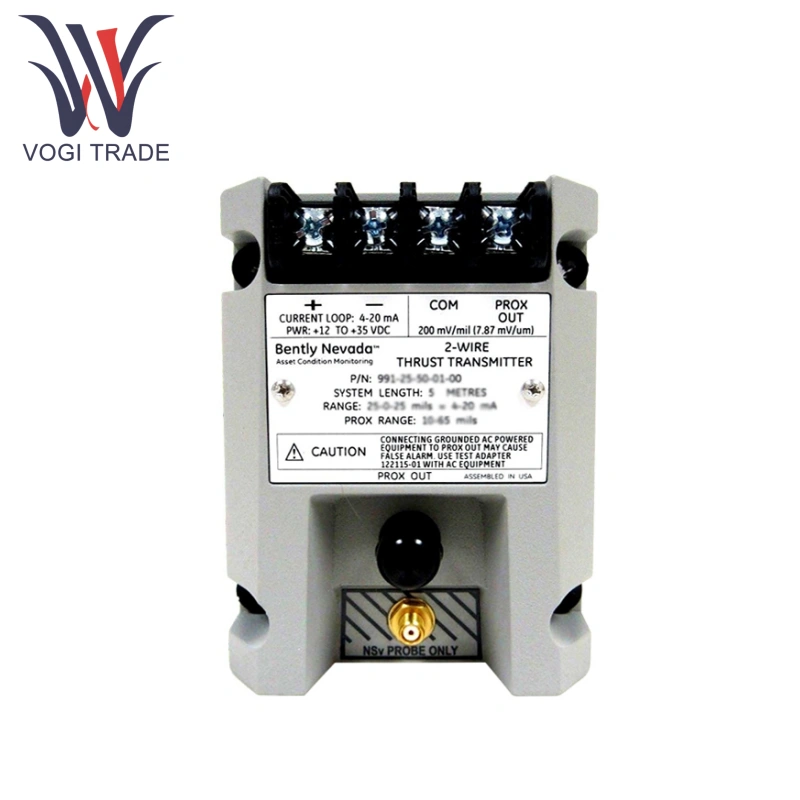

Bently Nevada 991-01-XX-01-00

Ürüne Genel Bakış

Sinyal İşleme

Giriş: 3300 NSv yakınlık probu + uzatma kablosu (5m/7m isteğe bağlı).

Çıkış: 4–20 mA eksenel yer değiştirme (itme) sinyali, şaft konumuyla orantılı.

Doğruluk: ±%1,5 (tipik), 250Ω yükte test girişi.

Teşhis Arayüzü

Yalıtılmamış "PROX OUT" terminalleri dinamik titreşim/boşluk voltajı sinyalleri sağlar. AC gücüyle çalışan cihazlara bağlanmak için izolasyon adaptörü (122115-01) gerekir.

Tamam Değil/Sinyal Kaybı: Arıza durumunda çıkış <3,6 mA (tepki süresi ≤100 μs).

Kalibrasyon ve Ayarlama

Bağımsız sıfır ve açıklık potansiyometreleri.

Test Giriş Pimi: Çıkış sinyalinin hızlı bir şekilde doğrulanması için bir DC voltaj kaynağını destekler.

Çevresel Uyumluluk

Çalışma Sıcaklığı: -35°C ila +85°C.

Giriş Koruması: %100 yoğunlaşan nem (suya daldırılamaz). Yapı: saksı tasarımı, titreşim önleyici/korozyon.

Özellik

Yüksek Hassasiyetli Ölçüm: 7,87 mV/μm hassasiyetle Bently Nevada 991-01-XX-01-00, çok küçük şaft titreşimlerini ve yer değiştirme değişikliklerini doğru bir şekilde yakalayarak ekipmanın çalışma koşullarını değerlendirmek için güvenilir veriler sağlar.

Kolay Kurulum ve Bakım: Bently Nevada 991-01-XX-01-00, entegre tasarımıyla harici bileşenleri azaltır, çok yönlü ve rahat kurulum sağlar ve rutin bakım ve incelemeyi kolaylaştırır.

Kararlı Sinyal Çıkışı: "Tamam değil" ve "sinyal arızası" gibi arıza tespit devrelerine sahip Bently Nevada 991-01-XX-01-00, prob arızası veya gevşek bağlantılardan kaynaklanan yüksek çıkışı veya yanlış alarmları önler.

Başvuru

Enerji ve Güç: Şaft itme değişikliklerini gerçek zamanlı olarak izlemek ve anormal itme kuvvetinin neden olduğu ekipman hasarını önlemek için buhar türbinlerinde, jeneratörlerde ve diğer ekipmanlarda kullanılan Bently Nevada 991-01-XX-01-00.

Petrokimya: Kompresörler ve pompalar gibi önemli ekipmanlara monte edilen Bently Nevada 991-01-XX-01-00, şaft çalışma koşullarını izler ve itme dengesizliğinden kaynaklanan conta arızası ve yatak aşınması gibi sorunları anında tespit eder.

Notlar

Prob Kalibrasyonu

Boşluk ayarının doğru olması gerekir, aksi takdirde tam aralık elde edilemeyecektir.

Sinyal İzolasyonu

"PROX OUT" kullanıldığında, toprak döngüsü girişimini önlemek için izolasyon 122115-01 adaptörü kullanılarak gerçekleştirilmelidir.

Sistem Sınırlamaları

Sürekli izleme sistemlerinin gelişmiş özellikleri (Danger Bypass ve Trip Multiply gibi) desteklenmez.

PLC bağlantıları tesis çapında teşhis (Sistem 1 gibi) için uygun değildir.

Dişli Montaj

Aşırı etkileşim, proba zarar verebilir.
