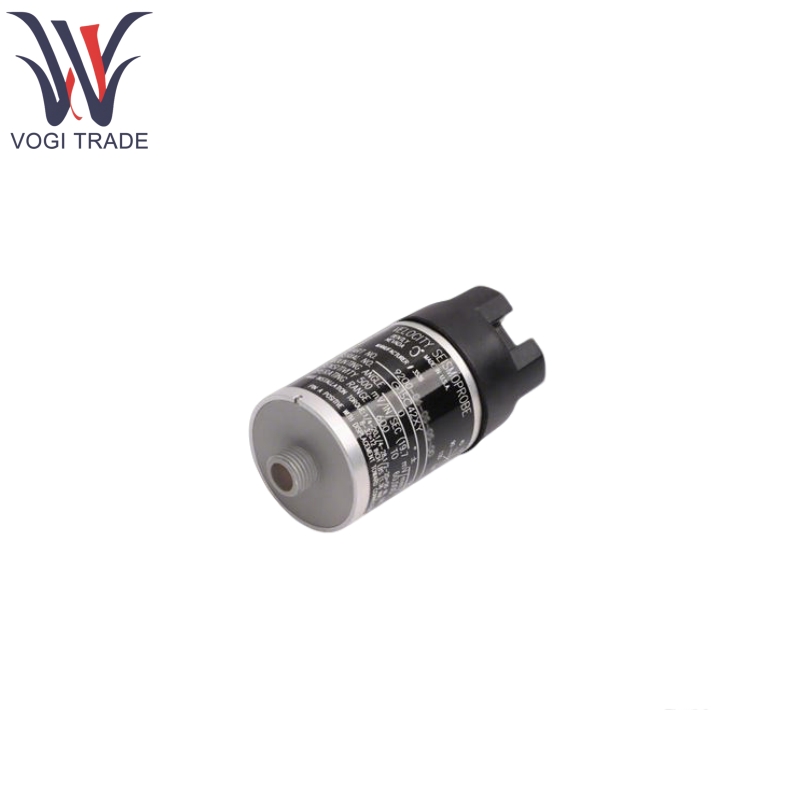

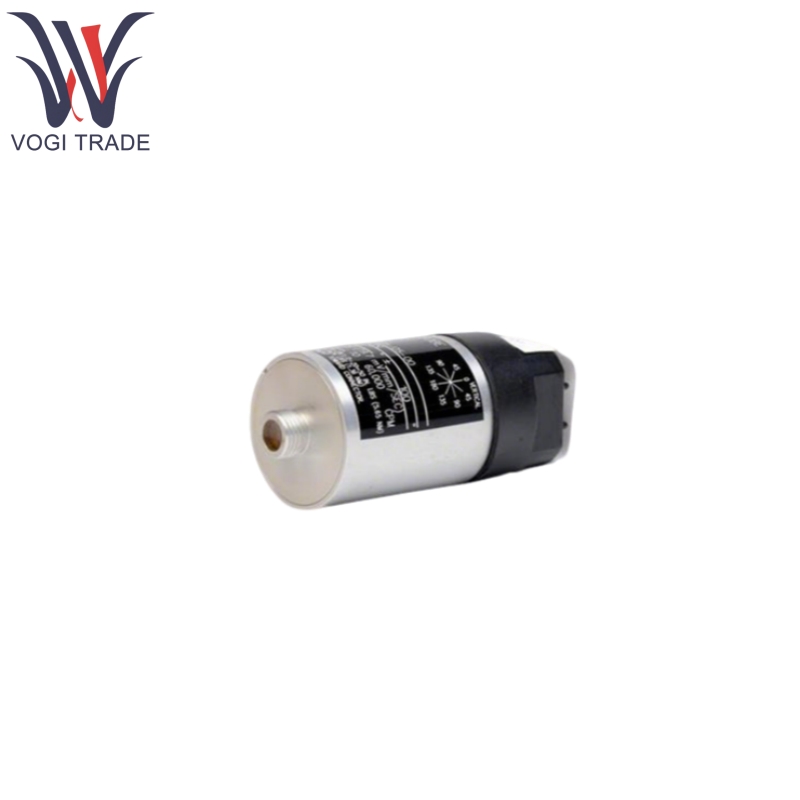

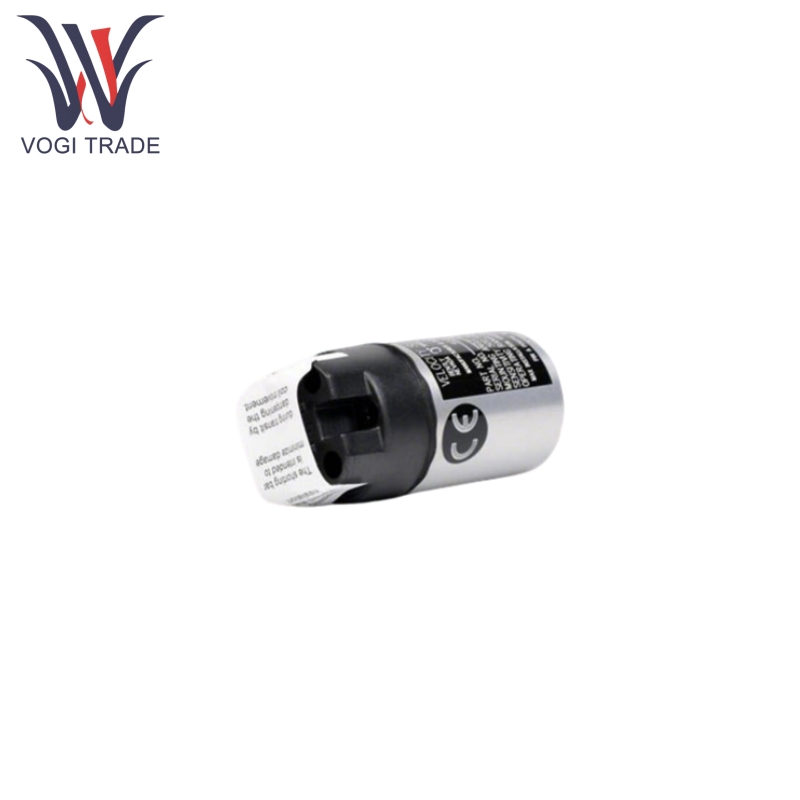

Işın Nevada 9200-06-05-10-00

Ürün özellikleri

Işınlı Nevada 9200-06-05-10-00, dönüştürücünün titreşim hızı ile doğrudan orantılı bir voltaj çıkışına sahiptir. Sismoprobe hız dönüştürücüleri 2 telli bir konfigürasyon hareketli bobin sistemindedir.

Kiriş tipi hız dönüştürücüler, yerleşik entegrasyon elektroniğine sahip katı hal ivme törenleri, ışıltı Nevada 9200-06-05-10-00, hareket-bobin dönüştürücülerinden daha az esnektir.

Hafif Nevada 9200-06-05-10-00, sürekli izleme veya test veya teşhis enstrümanları ile birlikte periyodik ölçümler için uygun iki telli bir dönüştürücüdür. Entegre kablo seçeneği ile sipariş edildiğinde, 9200, ek korumaya ihtiyaç duymadan aşındırıcı ortamlara karşı mükemmel bir dirence sahiptir.

Ürün işlevleri

Işınlı Nevada 9200-06-05-10-00, çıkış voltajının titreşim hızı ile doğru orantılı olduğu ve katı hal senaryosları için uygun hale getirilen acil durum senaryoslarına göre şoklara veya darbeli uyarmaya daha az duyarlı olduğu hareketli bobin prensibini kullanır.

İki telli tasarım, ek bir güç kaynağı ihtiyacını ortadan kaldırır ve taşınabilir ölçümleri kolaylaştırır (örneğin, el enstrümanları ile periyodik denetimler).

Işınlı Nevada 9200-06-05-10-00, standart konfigürasyonunda% 95 yoğunlaşmayan neme dayanabilir ve isteğe bağlı bir integral kablo ile mükemmel korozyon direnci için% 100 batık olmayan ortamlarda çalışabilir.

Işınlı Nevada 9200-06-05-10-00, 0 ± 100 ° 'lik bir montaj açısını, M10 × 1 saplamalı yuvarlak bir tabanı, kolay kablolama için üst monte edilmiş terminal blokları ve çok çeşitli mekanik konfigürasyonlar (örn. Rulman gövdeleri, kapsüller) destekler.

Işınlı Nevada 9200-06-05-10-00, 10 Hz ila 1000 Hz (600 ila 60.000 cpm) arasında titreşim frekanslarını kapsar ve dengesizlik ve yanlış hizalama gibi ortak mekanik hataların titreşim sinyallerini yakalar.

Üretim parametresi

Lütfen daha ayrıntılı Nevada 9200-06-05-10-00 parametrelerine bakın.

Duyarlılık: 20 mV/mm/s (500 mV/in/s), uygun şekilde sonlandırıldığında ve 10 kΩ yük ile kalibrasyon açısına yönlendirildiğinde ±% 5

Kalibrasyon yükü: 10 kΩ ("A" ve "B" pimleri boyunca alınan çıkış)

Frekans yanıtı: 10 Hz ila 1000 Hz (600 ila 60.000 cpm); +0, -3 db tipik

Dinamik çalışma aralığı: 2.54 mm (0.100 inç) maksimum tepe-tepe yer değiştirmesi

Hız aralığı: 25 mm/s (1 inç/s) ( +22 ° C, 100 Hz, 10 kΩ yüklü)

Bobin direnci: 1.25 kΩ ±% 5

Kilitli bobin endüktansı: 125 mH tipik

Genlik doğrusallık: 100 Hz'de 0.01 ila 5.0 inç/s arasında ±% 5

Enine Duyarlılık: 100 Hz ve 1.0 inç/s'de hassas eksen hassasiyetinin maksimum ±% 10'u

Çıktı sinyalinin polaritesi: Dönüştürücü kasa hızı konnektöre doğru olduğunda Pim B'ye göre pozitif gider

Maksimum kurşun tel uzunluğu: 305 metre (1000 feet) ila 3300 veya 3500 monitör

Kasa ve adaptör malzemesi: eloksal alüminyum A204

Conta Malzemesi: Neopren

Konektör Materyali (Terminal Bloğu): Nikel plakalı bakır kontakları ile polifenilen sülfür (PPS)

Montaj torku (M10 × 1 saplama): 5.6 n • m (50 inç • lb)

Sipariş bilgileri
