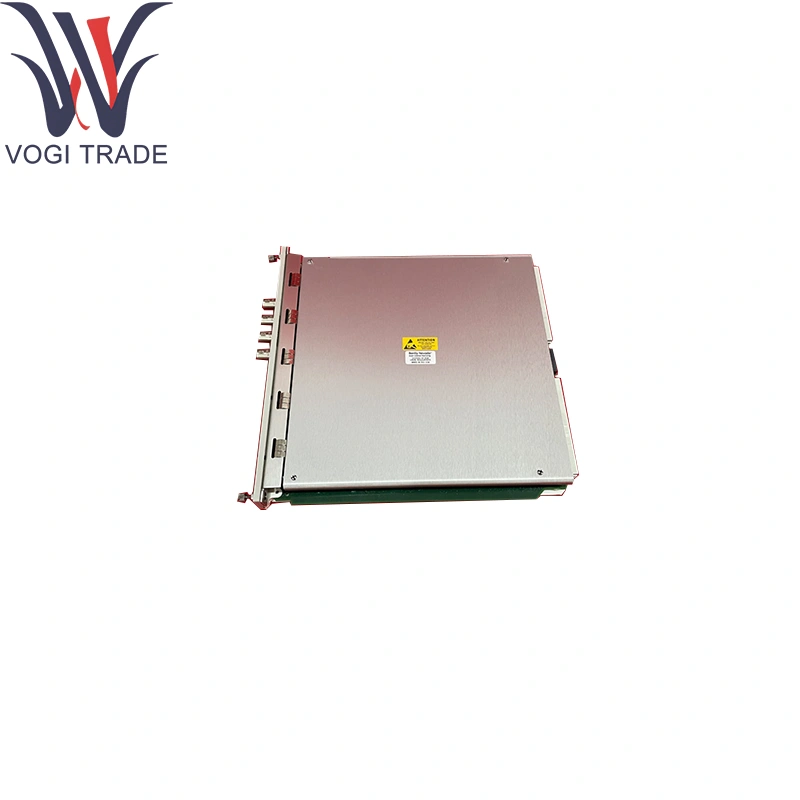

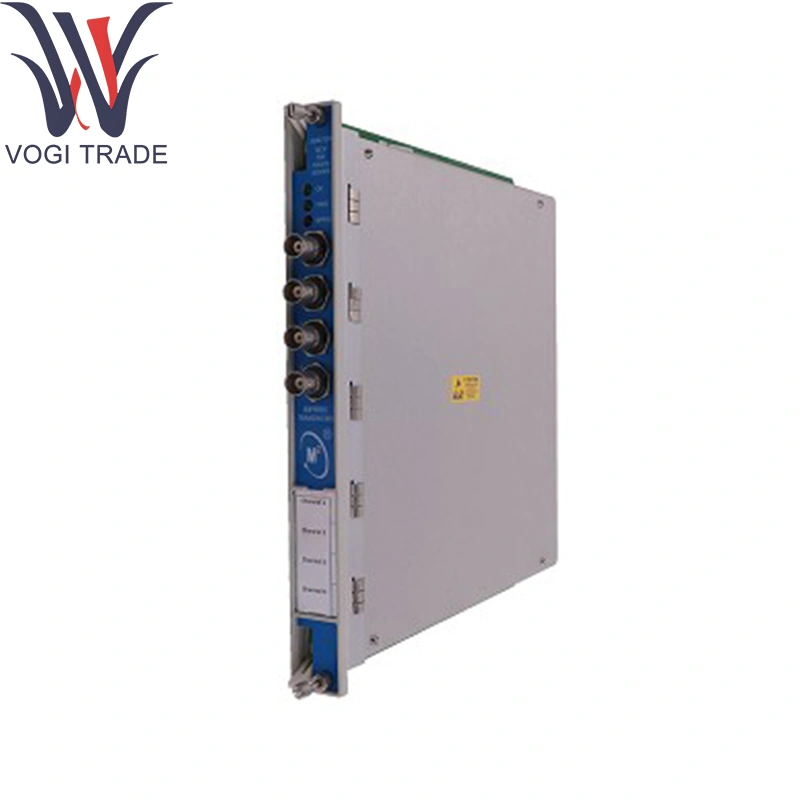

Marka: Isen NevadaAçıklama: 3500/72m-01-00Durum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 12Ödeme Süresi: T/TNakliye Limanı: ShenzhenPistonlu kompresörlerde ve motorlarda piston veya piston çubuk konumunun sürekli, çevrimiçi ölçümü için tasarlanmış ışıltı Nevada 3500/72m-01-00.
| Üretmek |
Işın Nevada |
| Model numarası |
176449-08 |
| Sipariş numarası |
3500/72m-01-00 |
| Katalog |
3500 |
| Tanım |
Tarif çubuğu konum monitörü |
| Menşei ülke |
Amerika |
| HS kodu |
8528521900 |
| Boyut |
Dimension33*25*4 (cm) |
| Ağırlık |
0.5kg |
Sipariş bilgileri
Çubuk Konum Monitörü
3500/72m - AA -BB
A: G/Ç modülü tipi
01 Dahili sonlandırma ile G/Ç modülü
02 Harici sonlandırmalara sahip G/Ç modülü
03 Dahili bariyerler ve dahili sonlandırmalar ile I/O modülü
B: Tehlikeli Alan Onay seçeneği
00 Yok
01 Cnrtlus (Sınıf 1, Bölüm 2)
02 ATEX/IECEX/CSA (Sınıf 1, Bölge 2)
Teknik parametreler
Kanallar: Işınlı Nevada 3500/72m-01-00 için 2 bağımsız çubuk konumsal sensör girişi
Desteklenen sensör türleri:
Doğrusal değişken diferansiyel transformatörler (LVDT'ler)
Manyetostriktif veya potansiyometrik çubuk pozisyonu dönüştürücüler
Giriş aralığı: ± 10VDC analog (programlanabilir ± 5V ila ± 15V açıklıkları)
Çözünürlük: Işınlı Nevada 3500/72m-01-00'deki kanal başına 16 bit A/D dönüşümü (SPAN'in ≈% 0.0015)
Doğruluk: Doğrusallaştırma sonrası tam ölçekin ±% 0.1'i
Örnekleme oranı: Kanal başına 1kHz, eşzamanlı edinme
İzolasyon: ≥1kv kanal-cassis ve kanaldan kanaldan
Giriş koruması: ± 30V'ye kadar aşırı gerilim kelepçesi; ters polarite ve dalgalanma koruması
Çevresel:
Çalışma sıcaklığı: 0 ° C ila +70 ° C
Depolama sıcaklığı: Isen Nevada 3500/72m-01-00 için –40 ° C ila +85 ° C
Nem: ≤%95 RH, yoğunlaşmayan
Ürün fonksiyonu
Pozisyon Koşullandırma: Işınlı Nevada 3500/72M-01-00 aracılığıyla uyarma, tamponlama ve koşullandırma uygular, ardından gerçek yer değiştirme birimlerini dijitalleştirir ve doğrusallaştırır.
Dinamik İzleme: Başarısızlık tespiti için yüksek hızlı konum geçici ve bekleme süreleri yakalar.
Veri iletişimi: 3500 arka plan otobüsü üzerinden gerçek zamanlı pozisyon ve teşhis yayınlar.
Uygulama alanları
Pistonlu Kompresörler ve Motorlar: Dalgalanma Kaçınma ve Performans Ayarı için Işınlı Nevada 3500/72M-01-00 aracılığıyla sürekli çubuk pozisyonu geri bildirimi.
API-618 Uyumluluk: Kritik koruma sistemleri için hassas gereksinimleri karşılar.
DCS/SCADA ile entegre: 4-20mA veya dijital çıktı modülleri aracılığıyla.
Bakım ve Diagnostics: Işınlı Nevada 3500/72m-01-00 hareket profilleri kullanılarak aşınmanın erken algılanmasını sağlar.
