Bently Nevada 3500/05-01-01-00-00-00

Ürüne Genel Bakış

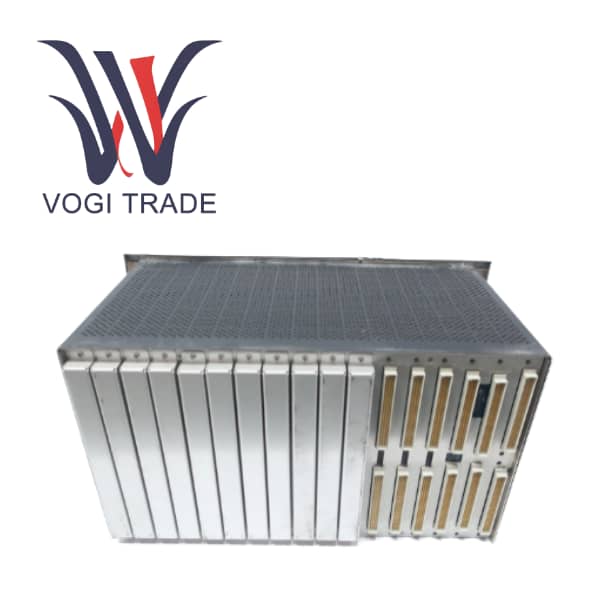

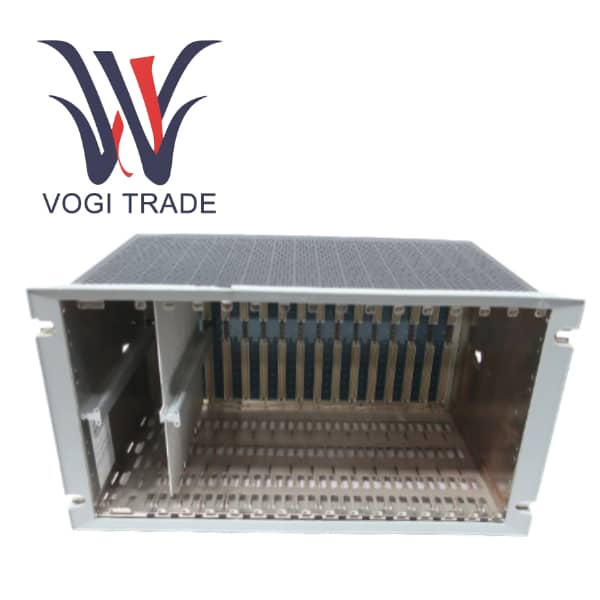

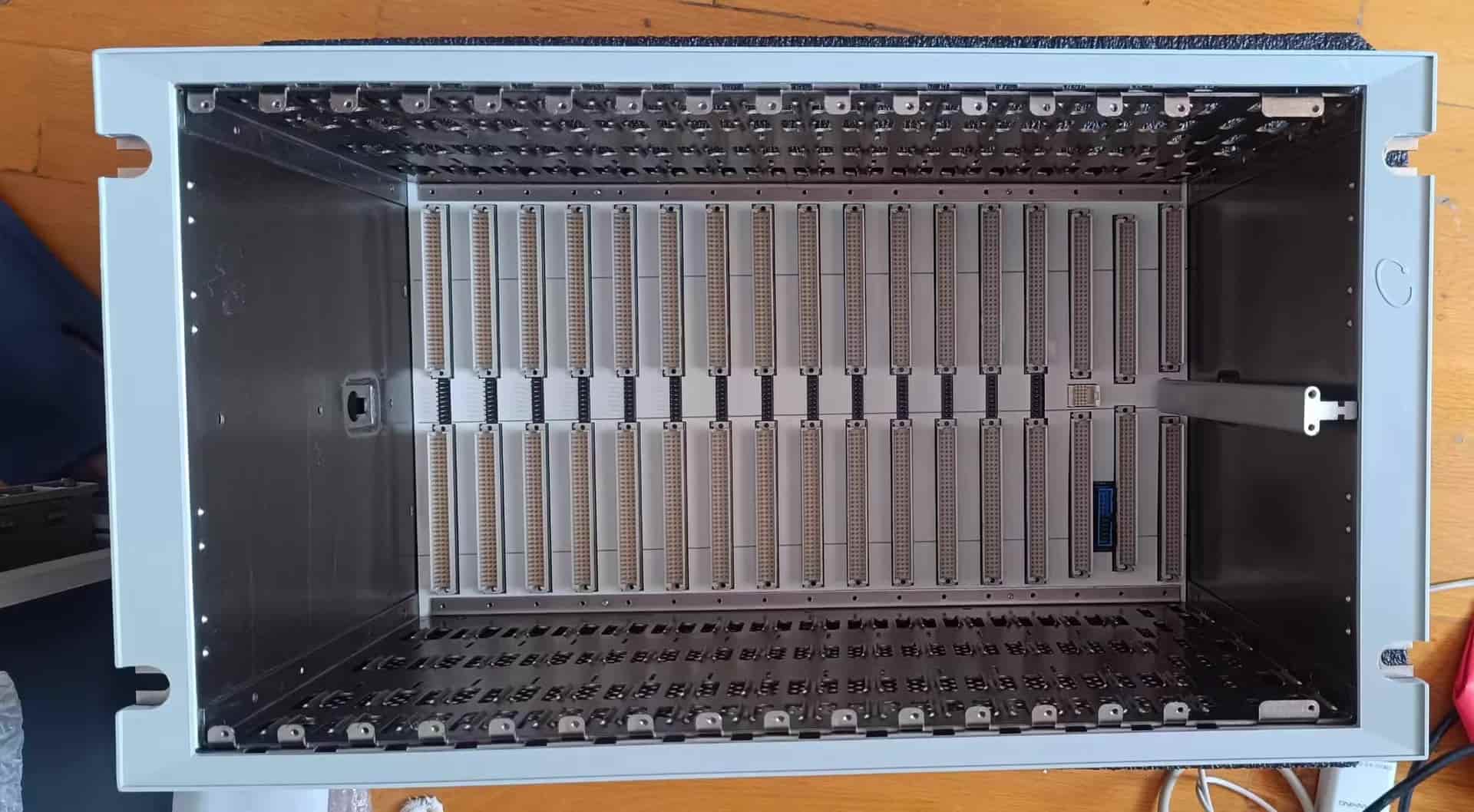

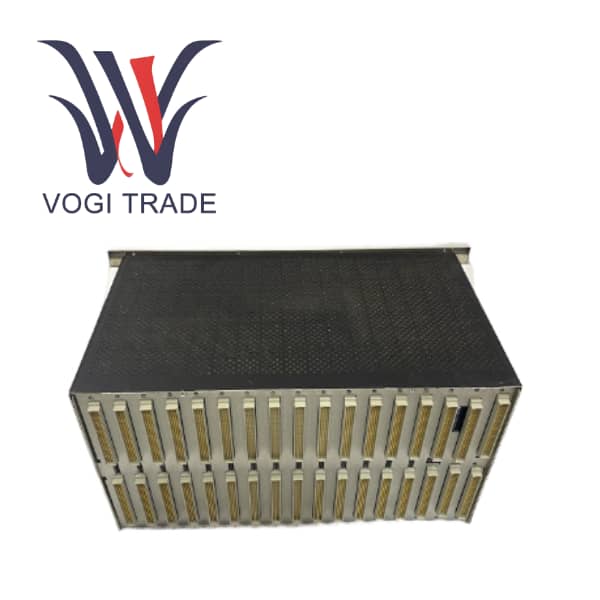

3500/05-01-01-00-00-00, 3500 serisi Monitör Modülleri ve Güç Kaynakları sisteminin kurulumu için temel bileşen görevi gören 19 inçlik EIA standart bir raftır. Tüm 3500 izleme sisteminin omurgası ve damarlarıdır ve tüm izleme modülleri için fiziksel kurulum konumları, arka panel ve güç dağıtım kanalları sağlar.

Sipariş numarası

3500/05                  3500 sistem rafını temsil eden ürün serisi kodu

01 ilk rakam         Raf boyutu, 14 modül yuvasına sahip 19 inç tam boyutlu raf

01 ikinci rakam     Kurulum yöntemi, Panel Montajı

00 üçüncü rakam        Sertifikasyon seçeneği, belirli bir tehlikeli alan sertifikası yok

00 dördüncü rakam      Ayrılmış konum, belirli bir işlev yok

00 beşinci rakam         Avrupa uyumluluk seçeneği, belirli bir Avrupa direktifini temsil etmez. Genellikle CE sertifikası durumunu belirtmek için kullanılır; burada varsayılandır

Benzer ürünlerin karşılaştırılması

3500/05-01-01-00-00-00 Bu ürün 3500/05-02-01-00-00-00 Mini-Rack'e kıyasla

Fark

Bu ürün 14 yuvalı tam boyutlu bir kasa, ikincisi ise 7 yuvalı bir mini kasadır. Mini kasanın boyutu daha küçüktür ve sınırlı alana sahip durumlar için uygundur ancak genişleme kapasitesi yarıya iner. Uyumluluk Mini rafı 19 inçlik standart bir kabine monte ederken ek olarak 144863-01 adaptör paneli siparişi gereklidir. Ancak bu ürün doğrudan uyumludur.

3500/05-01-01-00-00-00 vs 3500/05-01-02-00-00-00

Fark

İkisinin raf boyutları aynıdır ancak kurulum yöntemleri farklıdır. Bu ürün panele monte edilirken ikincisi EIA kılavuz rayı montaj kulaklarıyla rafa monte edilir.

3500/05 ve 3500/06  Hava Koşullarına Dayanıklı Muhafaza

Fark

3500/05 iç mekan kullanımı için standart raftır, 3500/06 ise dış mekan kullanımı için yağmur geçirmez muhafazadır. 3500/06'nın bölümleme kurulum seçeneği 3500/05'inkiyle uyumlu değildir.

Kullanım sırasında karşılaşılan sorunlar

Yuva çakışması

Kullanıcı Dahili Bariyerler kurmayı planlıyorsa ek bir 3500/04-01 topraklama modülü sipariş edilmelidir. Bu, değerli bir modül yuvasını işgal edecek ve tasarım aşamasında kolayca gözden kaçacaktır.

Uzay girişimi

Panel kurulum modunda rafın arkasında yeterli kablolama alanının ayrılması gerekir. Kontrol kabini arka plakasının duvara çok yakın olması kabloların bağlanmasını imkansız hale getirecektir.

Sürüm uyumluluğu

Rafın kendisi donanım olsa da içindeki arka panel jumper'larının yazılım sürümüne göre ayarlanması gerekir. Mini raflar, yazılım sürümü 2.70 veya üzerini gerektirir ve tam boyutlu rafların, belirli yeni modülleri bağlarken ürün yazılımı uyumluluğuna da dikkat etmesi gerekir.

Isı dağılımı sorunu

Tam boyutlu rafa 14 tam yüklü modül monte edildiğinde üretilen ısı nispeten yüksektir. Zorunlu havalandırma olmadan kapalı bir bölme kurulum ortamına kurulursa modülün aşırı ısınmasına ve bir alarmın tetiklenmesine neden olabilir.
