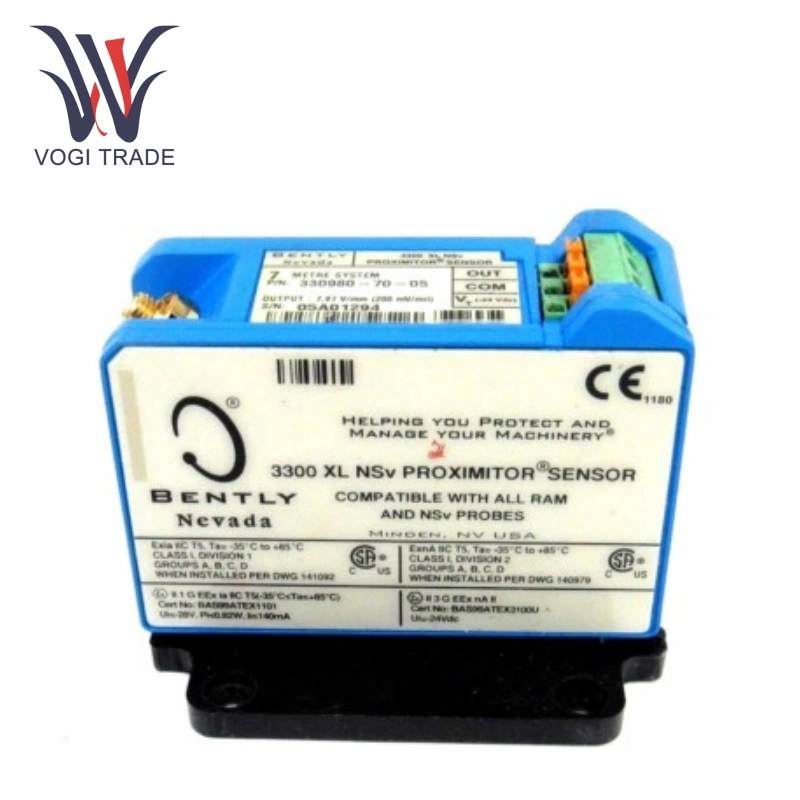

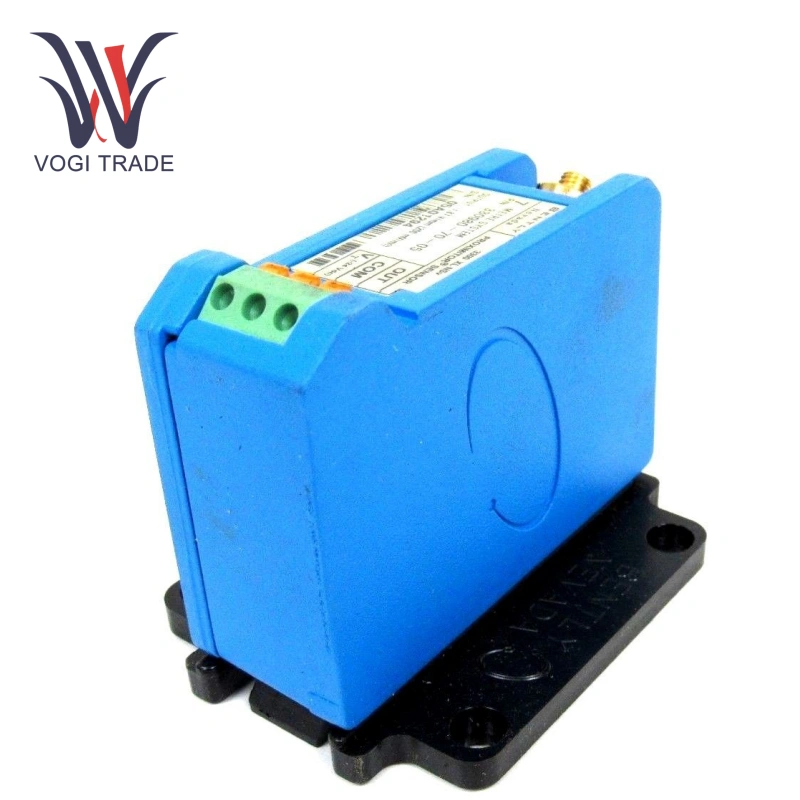

Marka: Isen NevadaAçıklama: NSV Yakınlık Dönüştürücü SistemiDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 10Ödeme Süresi: T/TNakliye Limanı: ShenzhenIşınlı Nevada 330980-70-05 NSV Yakınlık Sensör Sistemi, dönen makinelerde şaft yer değiştirmesini, titreşimini ve anahtar fazı izlemek için 3300 XL NSV Serisi Sistemidir. Bir NSV probu, uzatma kablosu ve proksimitör amplifikatöründen oluşur. İpliksiz prob, belirli kurulum senaryolarına uyum sağlamak için tasarlanmıştır, toplam 70 mm uzunluğuna sahiptir ve özel bir konektörle donatılmıştır.
| Üretmek |
Işın Nevada |
| Model numarası |
330980-70-05 |
| Sipariş numarası |
330980-70-05 |
| Katalog |
3300xl |
| Menşei ülke |
Amerika |
| HS kodu |
8414909090 |
| Boyut |
15*15*5cm |
| Paketleme boyutu |
18*18*8cm |
| Ağırlık |
2kg |
Ürüne Genel Bakış
Ölçüm aralığı: 0-5mm şaft yer değiştirmesi (doğrusal aralık), titreşim ölçüm frekans yanıtı: 0-500Hz.
Duyarlılık: 8mv/μm (±% 1 doğrusallık hatası), çıkış voltaj aralığı: -2V ila -18V DC.
Prob çalışma sıcaklığı: -40 ° C ila +125 ° C
Proksimitör çalışma sıcaklığı: -40 ° C ila +85 ° C
Göreceli Nem:% 5 ila% 95 (yoğunlaşmayan)
Koruma derecesi: IP66.
Ürün özellikleri
Işınlı Nevada 330980-70-05, 8mv/μm yüksek hassasiyete sahiptir ve ±% 1 doğrusallık hatası, mikron seviyesi şaft yer değiştirme değişikliklerinin tespitine izin verir.
Işınlı Nevada 330980-70-05 Geniş çalışma sıcaklığı aralığına ve IP66 koruması, elektrik santralleri ve petrokimyasal bitkiler gibi yüksek sıcaklık, tozlu ortamlar için uygun hale getirerek sert ortamların doğruluğu izleme üzerindeki etkisini en aza indirir.
Işınlı Nevada 330980-70-05 İpliksiz prob tasarımına sahiptir, özel montaj yerlerini barındırır ve uzatma kablosu, çeşitli ekipman düzenlerinin kablolama gereksinimlerini karşılamak için uzunluğunda özelleştirilebilir.
Başvuru
Türbin ve jeneratör şaft yer değiştirme ve titreşim izlemesinde kullanılan, yüksek ve düşük basınçlı silindirli yatak koltuğu tesisatı ile uyumlu, şaft aşınması ve rotor dengesizliğini önler.
Santrifüj kompresörde ve çatlama gaz kompresör mili titreşim izleme, bitki alanındaki yüksek sıcaklıklara ve petrol ve gaz ortamlarına dayanarak, kompresör ünitesinin sürekli çalışmasını sağlayan HIRLE NEVADA 330980-05 UESD.
Kurulum ve Yapılandırma
330980-70-05 panele monte edilebilir ve yüksek yoğunluklu kontrol dolapları veya geleneksel panel entegrasyonu için uygundur.
Kurulum Adımları:
Hazırlık: Toplam sistem uzunluğunun 7.0 metre olduğundan emin olun (prob uzunluğu + uzatma kablosu uzunluğu).
Bağlantı: Probu, uzatma kablosunu ve proksimitör sensörünü bağlamak için Clickloc konektörlerini kullanın. Konektörler, gevşemeyi önlemek için bir kilitleme mekanizmasına sahiptir.
Güvenlik: Proksimitör sensörünü panel montaj vidalarıyla sabitleyin. Terminalin minimum IP54 derecesine sahip olduğundan emin olun.
Kablolama: Alan kabloları en fazla 305 metreye ulaşabilir. Elektromanyetik paraziti (EMI) azaltmak için üç iletken korumalı kablo kullanın. Çapraz prob parasından kaçının.
Kalibrasyon: Varsayılan kalibrasyon AISI 4140 çeliktir; Standart olmayan hedefler için özel kalibrasyon gereklidir.

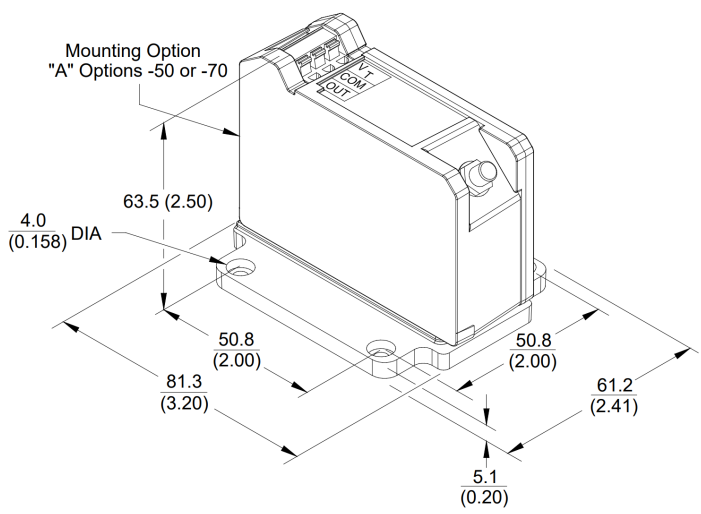

Panel montaj tasarımı, kompakt alanlarda konuşlandırmayı kolaylaştırır. Aşağıdaki resimler tipik bir panel montaj yapılandırmasını göstermektedir:
