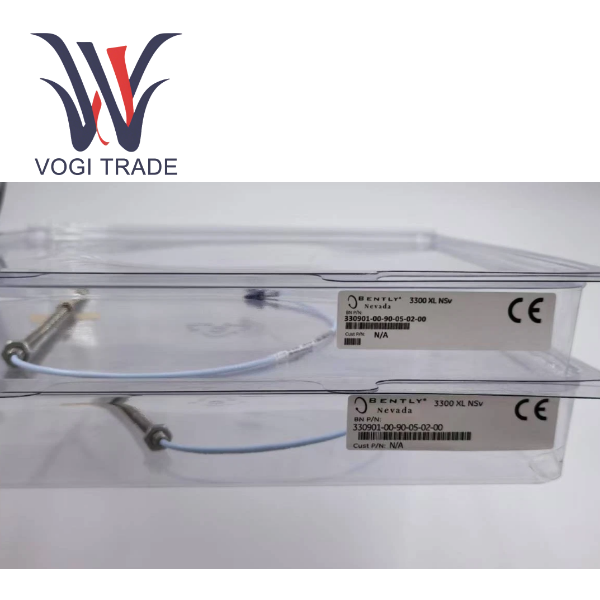

Bently Nevada 330901-00-90-05-02-00

Ürüne Genel Bakış

Bently Nevada 330901-00-90-05-02-00, 3300 XL NSv yakınlık sensörü sisteminin temel bir bileşenidir. 3300 XL NSv Yakınlık probu, alanın son derece sınırlı olduğu dönen makinelerde yüksek hassasiyetli titreşim ve konum ölçümü için tasarlanmış, standart montajlı, zırhsız bir girdap akımı probudur. Probu, uzatma kablosunu ve yakınlık sensörünü güvenilir bir izleme sistemine tamamen entegre eder; standart 5 mm ve 8 mm sensör sistemlerinin sığamadığı kompakt ekipmanlar için idealdir.

Ürün Özellikleri

Prob kafası ve muhafazası, havşalara, yan görüş alanlarına veya ekipmanın arkasındaki dar alanlara basit kurulum için tasarlanmıştır. Bu, onu küçük veya ulaşılması zor yerlerde ölçüm yapmak için iyi bir seçim haline getirir.

Patentli TipLoc işlemi, prob ucu ile muhafaza arasında güçlü bir bağ sağlar.

Patentli CableLoc tasarımı, 220 N'ye (50 lbs) kadar çekme mukavemeti sunarak kablonun gevşemesini önlemeye yardımcı olur.

Altın kaplamalı pirinç ClickLoc konektörü, titreşim nedeniyle gevşemesini önleyen ve iyi elektrik teması sağlayan bir kilitleme özelliğine sahiptir.

Önceki modellerle karşılaştırıldığında 3300 NSv prob muhafazası malzemesi kimyasallara karşı daha dayanıklıdır. Bu, onu zorlu proses kompresörü ortamlarında kullanıma uygun hale getirir.

330901-00-90-05-02-00 -52°C'den +177°C'ye kadar çok soğuk veya çok sıcak sıcaklıklarda güvenilir şekilde çalışabilir. Bu, zorlu endüstriyel koşullarda kullanıma olanak tanır.

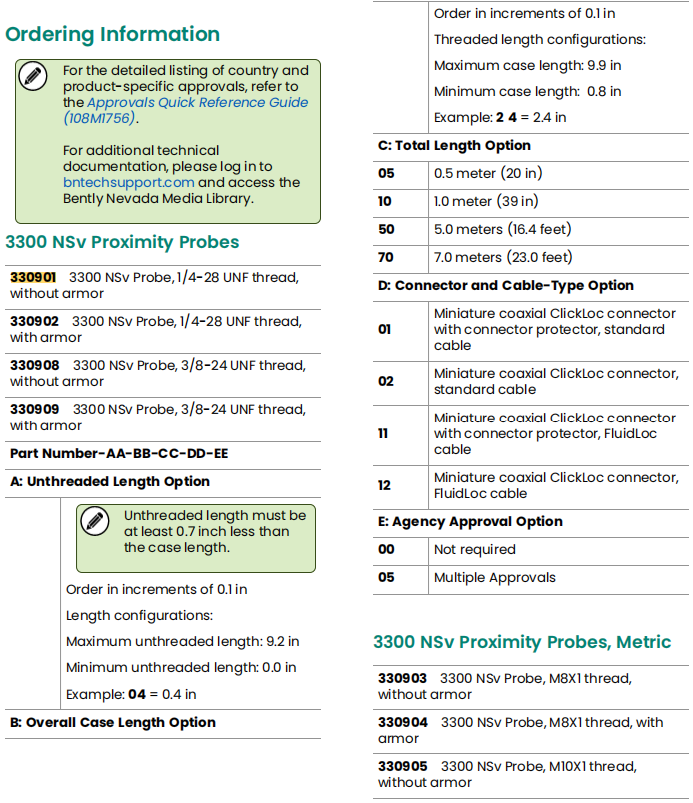

Bu model (330901-00-90-05-02-00) 1/4-28 UNF dişe, 9 inç gövdeye, 0,5 metre toplam uzunluğa sahiptir ve standart bir kablo ve ClickLoc konektörü içerir. Ekstra montaja gerek yoktur.

Uygulamalar

Bently Nevda Proximity prob sistemi, aşağıdaki dönen makinelerin durumunun izlenmesi için yaygın olarak kullanılmaktadır: Santrifüj hava kompresörleri, soğutma kompresörleri, proses gazı kompresörleri, küçük su pompaları, motorlar ve fanlar. Ayrıca Radyal Titreşim Ölçümü, Eksenel (İtme) Konum Ölçümü, Anahtar Fazör Referans Sinyali, Sıfır Hız Algılamada da kullanılır.

Uyumluluk ve Değiştirilebilirlik

330901 probu, Bently Nevada'nın önceki 3300 RAM sistemlerinin probları ve uzatma kabloları ile mekanik olarak değiştirilebilir ve değiştirilebilir. 3300 RAM sisteminden 3300 XL NSv sistemine yükseltme yapılırken mevcut prob ve uzatma kablosu kullanılmaya devam edilebilir.

Daha önceki 3000 veya 7000 Serisi I90 sensör sistemlerinden yükseltme yapılırken, 330901 probu, uzatma kablosu ve yakınlık sensörü NSv bileşenleriyle değiştirilmelidir.

Bently Nevada 330901-00-90-05-02-00, eksiksiz ve tamamen işlevsel bir ölçüm sistemi oluşturmak için belirtilen 3300 NSv uzatma kablosu ve 3300 XL NSv yakınlık sensörüyle birlikte kullanılabilir.

Performans Etkisi

Radyal titreşim ölçümleri için önerilen minimum şaft çapı 30 mm'dir. Daha küçük şaft çaplarında ölçüm yapmak, ortalama ölçek faktörünün %10'dan fazla değişmesine neden olabilir.

Prob eksenel konum ölçümleri için hedef düzlem çapı en az 8,9 mm olmalıdır ve 13 mm veya daha fazlası önerilir. Diğer taraftan ölçek faktörü etkilenecektir.

Önerilen minimum havşa çapı 13 mm'dir. Bundan daha küçük bir değer, yüksek açıklıklarda sistem ölçek faktörünü değiştirecektir.

Bently Nevada 330901-00-90-05-02-00, hedefin yaklaşık 0,25 mm önünde başlayan 1,5 mm doğrusal aralığa sahiptir. Çıkış sinyalinin optimum doğrusal aralıkta olmasını sağlamak için önerilen boşluk ayarı 1,0 mm'dir.
