Bently Nevada 330780-91-CN

Ürün Ovinceleme

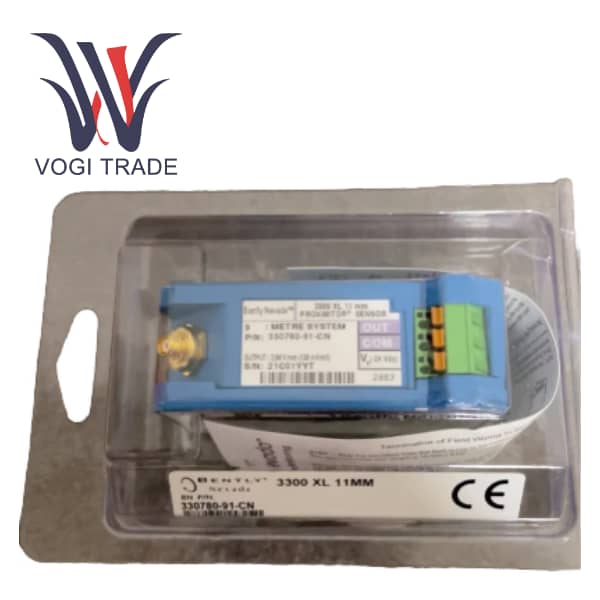

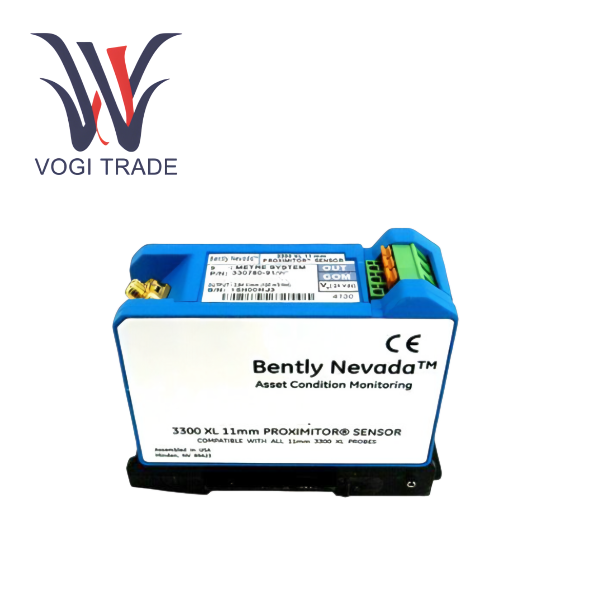

Bentley Nevada 330780-91-CN Yakınlık Sensörü, 3300 XL 11 mm Yakınlık Sensörü Sisteminin önemli bir bileşenidir. 11 mm yakınlık sensörü, geniş doğrusal ölçüm aralığı ve yüksek güvenilirlik gerektiren, dönen makinelerde titreşim ve yer değiştirme ölçümü için tasarlanmıştır. Eksiksiz bir sensör sisteminin parçası olarak sensör, mekanik hareketi son derece doğru bir elektrik sinyaline dönüştürür ve bu da onu küçük ölçüm aralıklarına sahip endüstriyel uygulamalar için ideal kılar.

Ürün Özellikleri

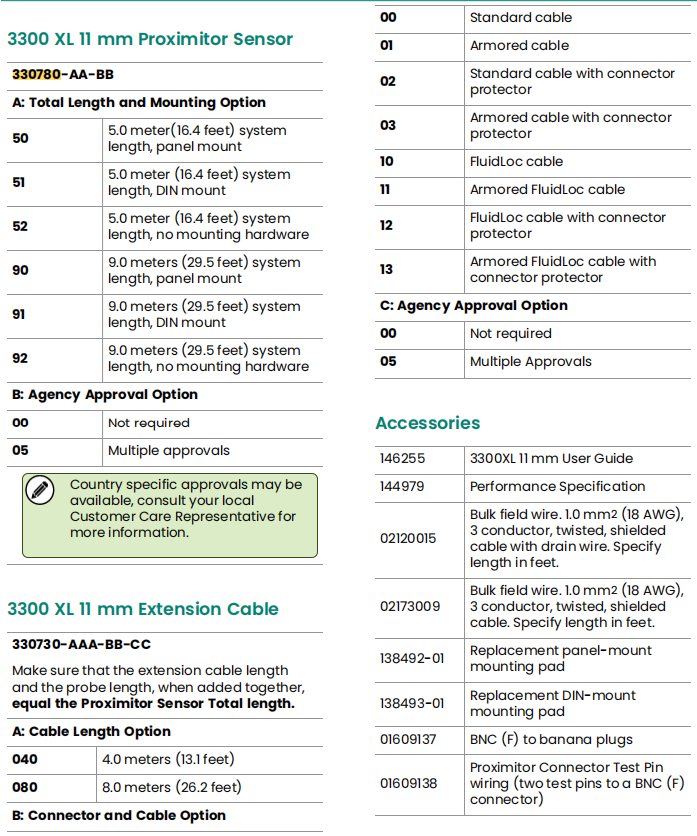

İlk özellik, model numarasındaki "-91" seçeneğinin bu yakınlık sensörünün hangisinin DIN rayı uyumlu olduğunu göstermesidir. Yüksek yoğunluklu kontrol kabinlerinde kompakt kuruluma olanak sağlayan sistem. 3300XL 11mm Proximitor sensör aynı zamanda geleneksel panel montajına da uygundur. Daha sonra radyo frekansına ve elektromanyetik girişime (RFI/EMI) karşı mükemmel bağışıklık, Avrupa CE işaretleme gerekliliklerini karşılar. Bently Nevada 330780-91-CN, yüksek frekanslı radyo sinyali girişimini etkili bir şekilde engelleyerek sahada sinyal stabilitesini sağlar. Kolay Kablolama aynı zamanda Sensörün ana özelliğidir. SpringLoc terminalleri, özel alet gerektirmeden hızlı ve güvenilir saha kablolamasına olanak tanır ve kurulum ve bakım çalışmalarını önemli ölçüde azaltır. Bu model numarası, prob kablosu ve uzatma kablosu dahil olmak üzere toplam 9,0 m sistem uzunluğunu belirtir. 330780-91-CN, izleme kabininden uzakta bulunan uygulamalar için idealdir. Model numarasındaki "-CN" son eki, tehlikeli yerler de dahil olmak üzere çok çeşitli küresel uygulamalara yönelik uyumluluk gereksinimlerini karşılayan birden fazla sertifikasyon kuruluşunun sertifikasyonunu gösterir.

Uygulamalar

Bu yakınlık sensörü aşağıdaki 4 nokta gibi kritik ölçümler için idealdir: şaft konumu ölçümü, buhar türbinlerinde diferansiyel termal genleşme ölçümü, pistonlu kompresörlerde biyel konumu veya yük kaybı izleme, kritik faz ve durma hızı ölçümü

Uyumlu ve Değiştirilebilir

330780-91-CN, eksiksiz bir ölçüm sistemi oluşturmak için 3300 XL 11 mm prob ve 3300 XL 11 mm uzatma kablosuyla birlikte kullanılabilir.

3300XL sensör, mevcut 7200 Serisi 11 mm ve 14 mm sensör sistemlerinin yerini alır. 7200 Serisinden yükseltme, tüm bileşenlerin (problar, uzatma kabloları ve yakınlık sensörleri) 11 mm 3300 XL bileşenlerle değiştirilmesini ve ilgili izleme sisteminin yükseltilmesini gerektirir.

Bently Nevad 11 mm Proximitor sensörü, diğer standart Bentley Nevada sistemleriyle (ör. 5 mm, 8 mm ve NSv Type 3300 XL sistemleri) uyumlu değildir.

Performans Düşüşü

Bently Nevada sistemi, hedefin önünde yaklaşık 0,5 mm'den 4,0 mm'ye kadar uzanan geniş bir doğrusal aralık sunar. Ortalama ölçek faktörü 3,94 V/mm'dir. Standart 8 mm sistemlerden farklılık göstermektedir. Bu nedenle dikkatli bir sistem konfigürasyonu gereklidir.

Tipik sensör frekans tepkisi 0 ila 8 kHz'dir ve çoğu büyük dönen makinenin dinamik davranışını doğru bir şekilde yakalar.

Ölçüm doğruluğunu sağlamak ve karışmayı önlemek amacıyla, radyal titreşim ölçümlerinde 152 mm veya daha büyük bir şaft çapı önerilir. Daha küçük şaft çapına sahip uygulamalar daha dar veya daha geniş prob aralığı gerektirebilir.

330780-91-CN yakınlık sensöründen monitöre maksimum saha kablosu uzunluğu 305 m'dir. Kablo uzunluğu çok uzun olduğunda yüksek frekanslı sinyaller zayıflayabilir.
