Bently Nevada 330780-91-00

Ürün Ovinceleme

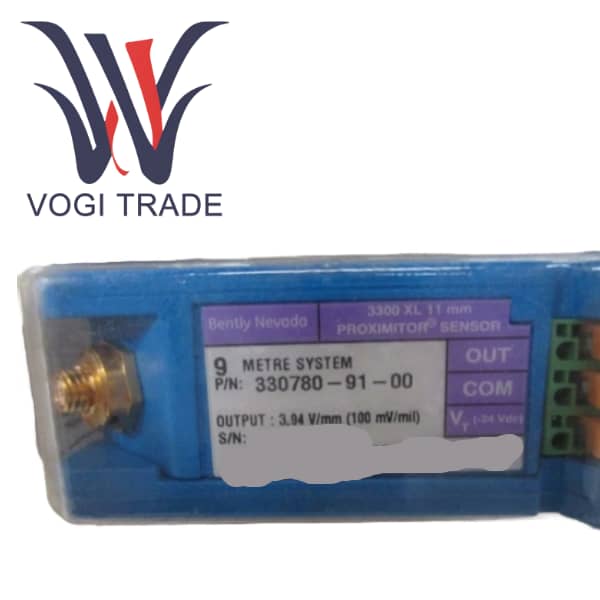

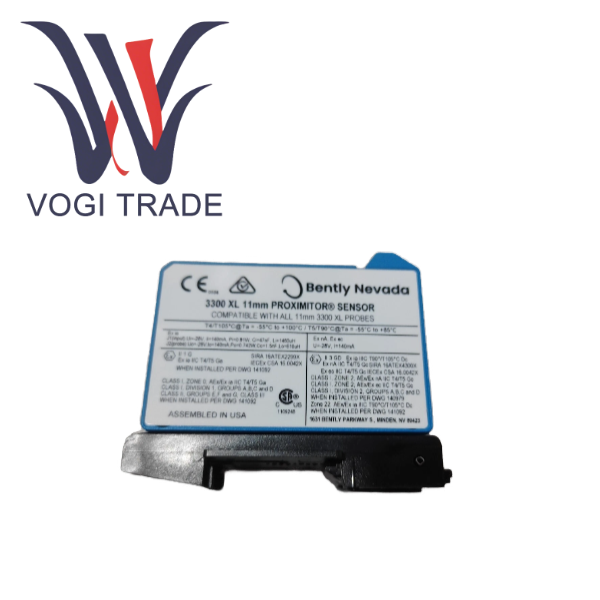

330780-91-00, Baker Hughes'un bir yan kuruluşu olan Bently Nevada tarafından üretilen bir 3300 XL 11 mm yakınlık Sensörüdür. 330780-91-00, girdap akımı yer değiştirme/titreşim ölçüm sistemindeki temel elektronik ünitedir ve prob tarafından algılanan anlık aralık değişikliklerini standart, iletilmesi ve işlenmesi kolay DC voltaj sinyallerine dönüştürmek için 3300 XL 11 mm prob ile koordineli olarak çalışmaktan sorumludur.

Ön amplifikatör tüm ölçüm zincirinin "beyni" ve "güç kaynağıdır". Entegre kablo aracılığıyla proba yüksek frekanslı ve kararlı uyarma sinyalleri sağlanır ve probun geri döndürdüğü boşluğa göre değişen empedans sinyalleri alınır. Dahili hassas demodülasyon ve amplifikasyon devreleri tarafından işlendikten sonra ön amplifikatör, prob-hedef yüzey boşluğuyla doğrusal orantılı olan -2,0Vdc ile -18,0Vdc arasında değişen standart bir sinyal üretir. 330780-91-00'ın 9,0 metrelik toplam sistem uzunluğu, onu özellikle prob ile izleme sistemi kabini arasındaki mesafenin nispeten uzun olduğu uygulama senaryoları için uygun kılar. DIN rayı kurulum yöntemi, kontrol kabininde hızlı ve standart kurulum ve bakımı kolaylaştırır.

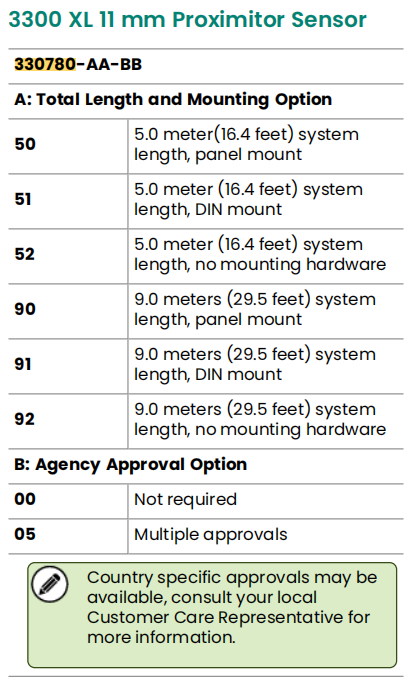

Ürün Parametreleri

Ürün tipi      3 3 3 3300 XL 11mm Proximitor Sensör

Tam parça numarası PN          330780-91-00

Uyumlu problar                      3300 XL 11mm serisi problar

Toplam sistem uzunluğu                     9,0 metre /29,5 fit. Bu uzunluk, probun, uzatma kablosunun ve ön yükselticinin içindeki kablonun toplamıdır.

Doğrusal aralık                              4,0 mm

Hassasiyet                                  4,0 mV/μm

Çıkış aralığı                             -2,0Vdc ila -18,0Vdc

Frekans tepkisi                    0,0Hz (DC) ila 8,0kHz (-3 dB), statik yer değiştirme ve dinamik titreşim ölçümü için uygundur.

Güç kaynağı gereksinimi           -24 Vdc, tipik akım tüketimi 20 mA.

Çıkış tahrik kapasitesi 300 metrelik (1000 fit) korumalı çift bükümlü kabloları yüksek empedanslı yüklere taşıyabilir.

Çalışma sıcaklığı aralığı      -30°C ila +85°C

Kurulum yöntemi                    DIN rayına montaj

Kurumsal sertifikasyon             Özel bir gereklilik yoktur

Ürün Fonksiyonel Özellikleri

Hassas sinyal koşullandırma ve uzun mesafeli sürüş

Yüksek doğrusallık ve kararlılık. İç kısımda hassas analog devreler ve sıcaklık dengeleme teknolojisi benimsenerek 4,0 mm aralığın tamamında mükemmel doğrusallık sağlanır ve geniş bir sıcaklık aralığında istikrarlı performans sağlanır. Şaft yer değiştirmesi, genleşme farkı vb.nin doğru ölçümleri için temel görevi görür.

Güçlü çıktı odaklı yetenek. 330780-91-00'ün çıkış devresi tasarımı, 300 metre uzunluğa kadar kabloları çalıştırabilir; bu, ön amplifikatörün, uzun mesafeli iletim nedeniyle sinyal zayıflaması veya bozulması olmadan sahadaki problardan uzakta merkezi kontrol odasına monte edilebileceği anlamına gelir, bu da sistemin esnekliğini ve anti-parazit yeteneğini büyük ölçüde artırır.

11mm sistemler için özel olarak optimize edilmiştir

Bu ön amplifikatörün elektriksel özellikleri 3300 XL 11mm probla mükemmel şekilde eşleştirilmiştir. Bu uçtan uca sistem kalibrasyonu, prob ucundan izleme odasına kadar tüm sinyal zincirinin spesifikasyonda vaat edilen performans göstergelerine uygun olmasını sağlar.

8 mm'lik sistemle karşılaştırıldığında 11 mm'lik sistem daha geniş bir doğrusal ölçüm aralığı sunar; bu da onu büyük eksenel yer değiştirmelerin ve orta ve yüksek basınçlı silindirlerin diferansiyel genleşmesinin ölçülmesi gibi geniş aralık gerektiren uygulamalar için son derece uygun hale getirir.

Endüstriyel düzeyde sağlamlık ve kolay kurulum

-30°C ile +85°C arasındaki geniş çalışma sıcaklığı aralığı, kuzeydeki soğuk petrol sahalarından sıcak tropikal rafinerilere kadar çeşitli zorlu ortamlara uyum sağlamasına olanak tanır.

330780-91-00, standart bir DIN rayı klips tasarımını benimser ve vidalar olmadan hızlı kurulum veya sökme olanağı sağlar; bu da sistem entegrasyonunu, hata ayıklamayı ve daha sonraki bakımı büyük ölçüde kolaylaştırır. Modüler kurulum yöntemi aynı zamanda kabin içinde düzgün bir yerleşim ve iyi bir ısı dağılımı sağlar.
