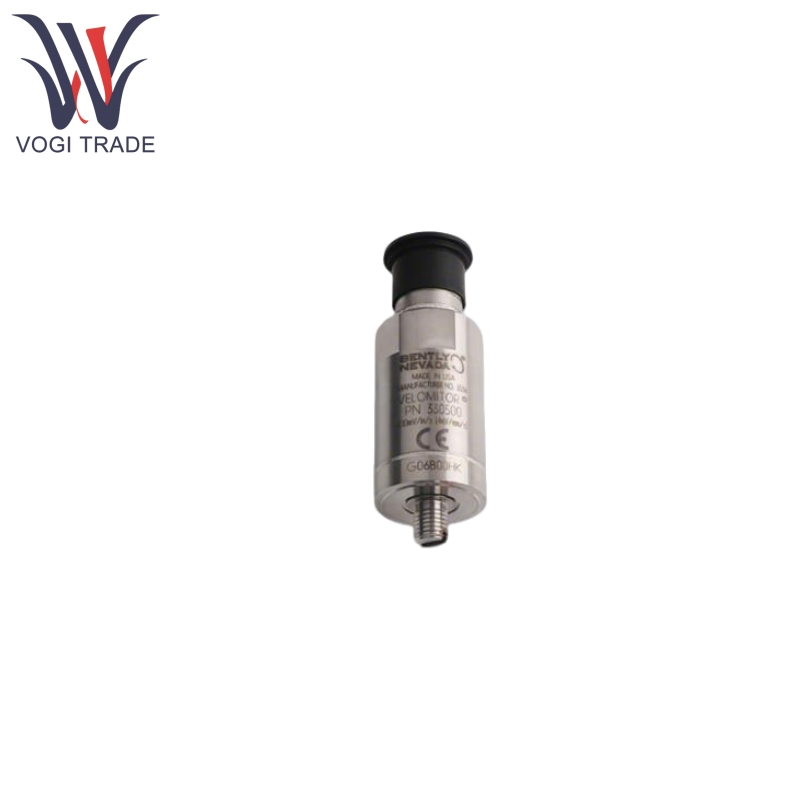

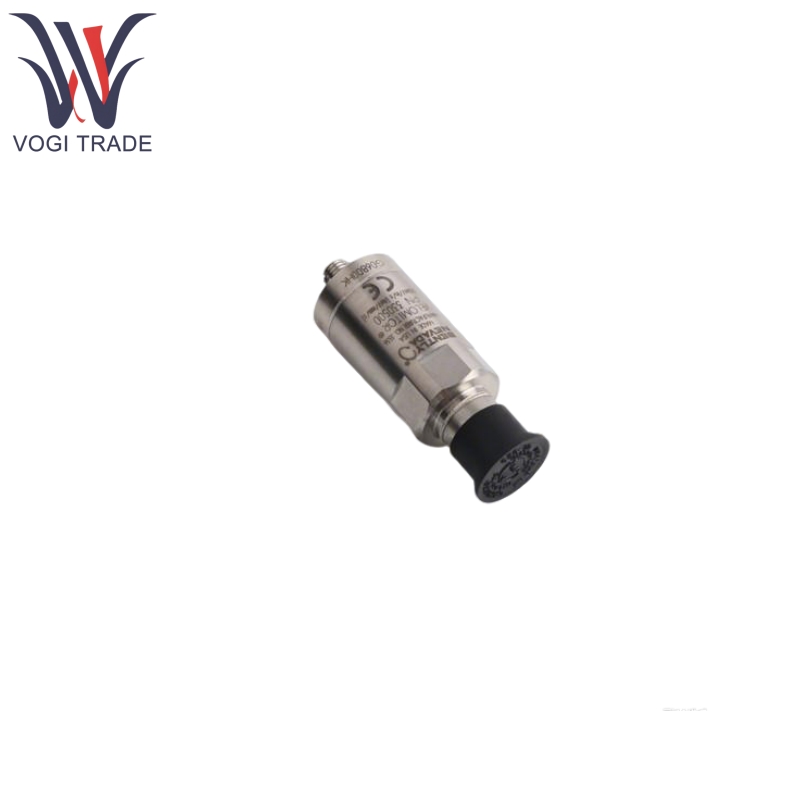

Işınlı Nevada 330500-02-00

Marka: Isen Nevada
Açıklama: Velomitor piezo-hızlılık sensörü
Durum: Yepyeni
Sertifika: COO Test Raporu Garanti Mektubu
Garanti: 1 yıl
Envanter Miktar: 4
Ödeme Süresi: T/T
Nakliye Limanı: Shenzhen
Mutlak titreşim ölçümleri için tasarlanmış ışıltı Nevada 330500-02-00 velomitör piezo-hızlılık sensörü, yatak muhafazalarında, makine gövdelerinde veya yapılarda titreşimleri (serbest alana göre) izler. Çekirdek işlevi, rotor dengesizliği, yanlış hizalama, vb. Diye nedeniyle ekipman titreşim anormalliklerini tanımlamaya yardımcı olmak için titreşim hızını orantılı bir voltaj sinyaline dönüştürmektir. Endüstriyel ekipman için durum izleme ve hata uyarısında önemli bir bileşendir.

Talep Gönder

Ürün Açıklaması

Üretmek	Işın Nevada
Model numarası	330500
Sipariş numarası	330500-02-00
Katalog	-
Menşei ülke	Amerika Birleşik Devletleri (ABD)
HS kodu	9031809090
Boyut	6 cm
Ağırlık	0.2kg

Ürün özellikleri

Işınlı Nevada 330500-02-00 hareketli parçalara sahip değildir, mekanik aşınma ve yıpranmayı azaltır, hizmet ömrünü uzatır ve uzun süreli sürekli izleme senaryolarına uyum sağlar.

Işınlı Nevada 330500-02-00, Titreşim sinyallerini 4.5 Hz'den 5 kHz'e kadar yakalayabilir, ekipman titreşim özelliklerini düşük ila orta-yüksek frekanslardan kaplayabilir ve çeşitli arıza türlerini (örn. Dengesizlik, yanlış hizalama) tanımlamak için uygundur.

Çevresel Uyarlanabilirlik:

Aşırı endüstriyel ortamlar için,% 100 batırılmamış neme dayanan ve neme dayanan hermetik olarak kapalı bir gövde ve ekipman başlangıç ve durdurma şokuna veya ani titreşimlere veya ani titreşimlere dayanan hermetik olarak mühürlü bir göbek için, hafif Nevada 330500-02-00, geniş bir çalışma sıcaklığı aralığına (-55 ° C ila 121 ° C) sahiptir.

Düşük enine duyarlılığı (% 5'ten az) montaj açısı sapmalarının ölçümler üzerindeki etkisini azaltır ve yüksek genlik doğrusallığı (±% 2 ila 152 mm/s pik) titreşim sinyalinin doğruluğunu sağlar.

Kasası ve devre izolasyonu (topraklama kutusu izole edilmiş), zemin parazitini azaltır; Düşük çıkış empedansı (2400 Ω'dan az), kararlı sinyal iletimi.

Pprensibi kullanarak roduct

Işınlı Nevada 330500-02-00, bir yatak muhafazası, makine gövdesi veya M8 x 1 iplikli yapıya monte edilir ve montaj torku, kararlı temas sağlamak için 32-46 kg ・ cm aralığında kontrol edilir.

Makine titreştiğinde, yerleşik elektronikler ve çıkışlar tarafından entegre edilen titreşim nedeniyle hafif Nevada 330500-02-00, titreşim hızıyla orantılı bir voltaj sinyali nedeniyle hızlanma üretir.

Sinyal, korumalı kablo yoluyla, işlemden sonra titreşim hızının değerini gösteren ve ekipmanda herhangi bir anormal titreşim olup olmadığını belirlemek için kullanılan bir izleme cihazına (örn. Titreşim monitörü) iletilir (örn. Rotor arızasına bağlı yüksek titreşim genliği).

Ürün Uygulamaları

Boyu Nevada 330500-02-00, ekipmanın mutlak titreşiminin izlenmesi gereken endüstriyel senaryolar için uygundur, tipik uygulamalar şunları içerir:

Dönen makinelerin (örn. Türbinler, jeneratörler, pompalar, kompresörler) yatak muhafazalarının titreşim izlenmesi.

Yüksek sıcaklıkta veya nemli ortamlarda ekipmanın titreşim ölçümü (örneğin kimyasal reaktörler, kağıt makineleri).

Gemiler ve açık deniz platformları gibi deniz ekipmanlarının (DNV uyumlu) yapısal titreşim izlenmesi.

Ekipman hatası teşhisi ve öngörücü bakım, dengesizliği, yanlış hizalamayı, rulman aşınmasını ve diğer problemleri önceden tespit etmek için titreşim veri analizi yoluyla.

Ürün parametresi

Aşağıdakiler, ışıltı Nevada 330500-02-00 velomitör piezo-hızlılık sensörü ayrıntılı tablo bulunmaktadır.

Parametre	Özel değer
Duyarlılık	3.94 mV/mm/s (100 mV/in/s), ±% 5
Frekans yanıtı	- 4,5 Hz ila 5 kHz (270 Body - 300 kcpm), ± 3.0 dB - 6.0 Hz ila 2.5 kHz (360 cpm ila 150 kcpm), ± 0.9 dB
Sıcaklık hassasiyeti	Tipik olarak% -14 ila +% 7.5 (tam çalışma sıcaklığı aralığında)
Hız aralığı	1270 mm/s (50 inç/s) tepe noktası
Enine duyarlılık	Hassasiyetin% 5'inden azı
Genlik doğrusallığı	±% 2 (152 mm/s zirveye kadar)
Monte edilmiş rezonans frekansı	12 kHz'den büyük
Çıktı yanlılığı voltajı	-12 ± 3.0 VDC (Pim A'ya atıfta bulunulur)
Dinamik çıkış empedansı	2400'den az
Geniş bant gürültü zemini (4.5 Hz ila 5 kHz)	0.004 mm/s (160 μin/s) rms, nominal
Maksimum kablo uzunluğu	Kablo Parça Numarası 02173006 kullanırken sinyal bozulması olmayan 305 m (1000 ft)
Çalışma sıcaklığı aralığı	-55 ° C ila 121 ° C (-67 ° F ila 250 ° F)
Şok hayatta kalma	5.000 g zirve, maksimum
Göreceli nem	% 100 sübvanse edilmemiş (hermetik olarak kapatılmış kasa)
Temel gerinim hassasiyeti	0.005 in/s/mstrain
Manyetik alan duyarlılığı	<51 dk/s/gauss (50 Gauss, 50-60Hz)
