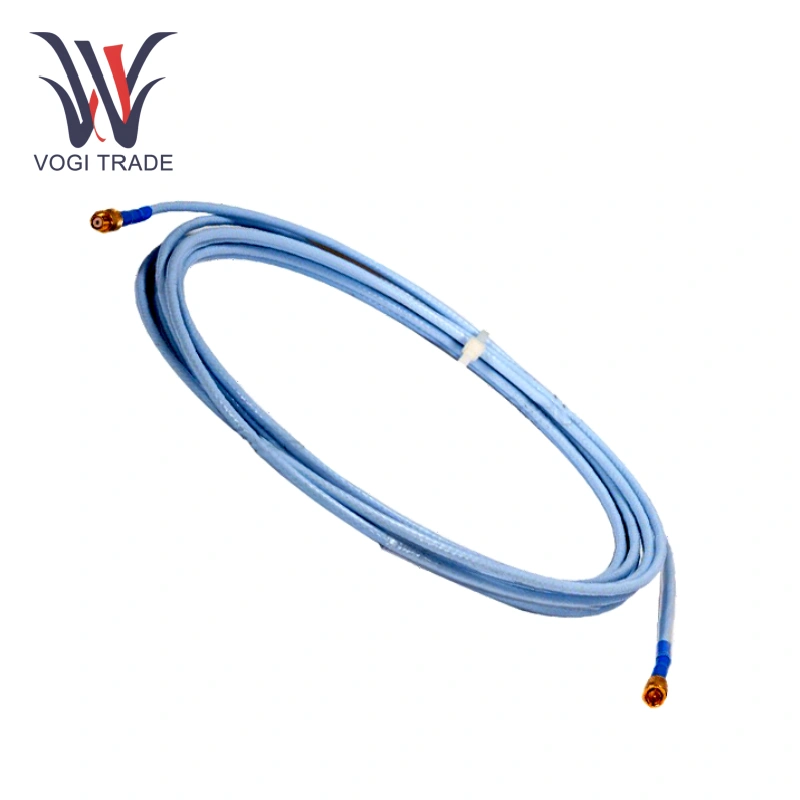

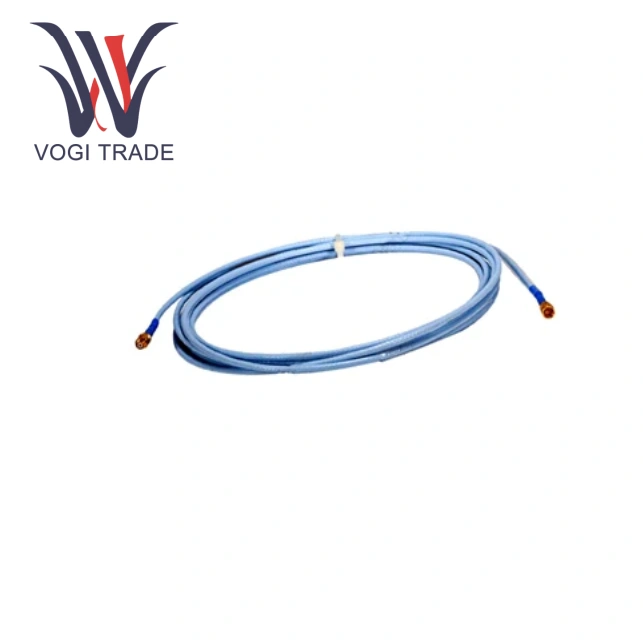

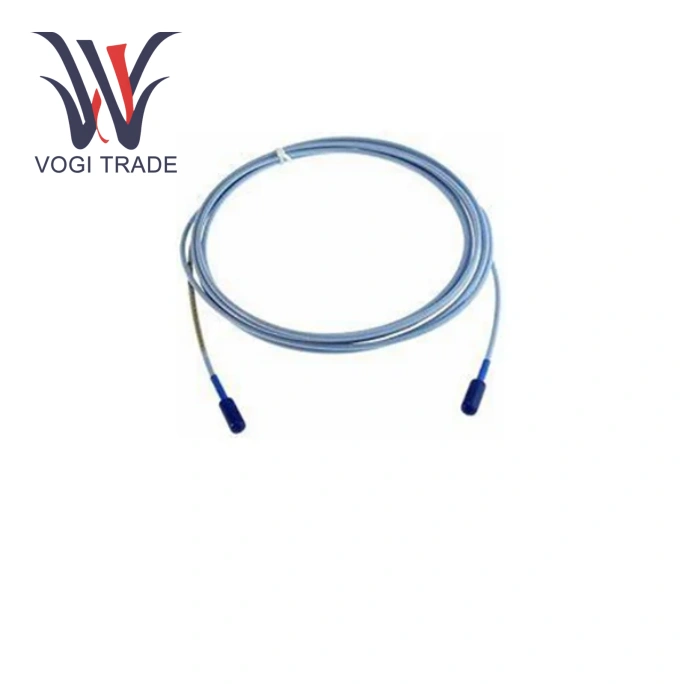

Işın Nevada 330130-045-03-05

Performans parametreleri

Uyumlu problar: 8mm ve 5mm girdap akım probları ile uyumludur.

Kablo uzunluğu: 4,5 metre.

İletken Materyal: Strikalı kalaylı bakır.

Yalıtım: Yüksek kaliteli polivinil klorür (PVC).

Koruma: Çift katmanlı koruma (bakır örgü + alüminyum folyo).

Çalışma sıcaklığı aralığı: -40 ° C ila +85 ° C.

Koruma derecesi: Kablo gövdesi IP65 koruma derecelendirmesini karşılıyor.

Elektrik performansı

DC Direnci:

Orta İletken Orta İletken (RCORE): 0.99 Ω ± 0.15 Ω

Ceket - Dış İletken (Racket): 0.30 Ω ± 0.06 Ω

Kapasitans: 69.9 pf/m (tipik), yüksek frekanslı sinyal iletimini etkiler (sinyalleri zayıflatabilir> 10 kHz).

Uyumluluk: 3300 XL 8mm prob ve önsöz alıcılarla tamamen değiştirilebilir

Sinyal bütünlüğü

Maksimum kablo uzunluğu: 305 metre (1000 feet) alan kablolarını destekler, ancak 91.44 metreyi (300 feet) aşan uzunluklar için ekleme gerektirir.

Frekans yanıtı: 0-10 kHz (± 3 dB)

Ürün avantajları

Işınlı Nevada 330130-045-03-05 Mükemmel etkileşim önleyici performansa sahiptir, çift korumalı yapı, invertörler ve büyük motorlar gibi endüstriyel ortamlar tarafından üretilen güçlü elektromanyetik parazitlere etkili bir şekilde direnir.

Hem 8mm hem de 5mm girdap akım probları ile uyumlu Nevada 330130-045-03-05.

Uygulama alanları

Işınlı Nevada 330130-045-03-05 güç endüstrisinde, petrokimya endüstrisi, metalurji endüstrisinde, enerji endüstrisinde kullanılabilir.

Fiziksel özellikler ve kurulum

Hırslı Nevada 330130-045-03-05'in fiziksel tasarımı dayanıklılık ve kurulum kolaylığına odaklanır:

Konektörler:

Korozyon direnci ve tek sıkaç, takımsız kurulum için clickloc altın kaplama konektörler.

Arayüz tipi: Mikro koaksiyel konektör, çap ≤ 7.24 mm (0.285 inç).

Zırh: Ek mekanik koruma için FEP yalıtımı (standart kablo) ile paslanmaz çelik zırh.

Boyutlar ve Ağırlık:

Birim ağırlık: 103 g/m (1,5 oz/ft) (zırhlı uzantı kablosu).

Dış Çap: Zırhın maksimum dış çapı 7.67 mm'dir (0.302 inç) ve koruyucu manşon dahil maksimum dış çap 12.4 mm'dir (0.49 inç) (Şekil 18).

Not

Yetkisiz değişiklik kesinlikle yasaktır: Kesme, ekleme, konektörlerin değiştirilmesi ve diğer yetkisiz modifikasyonların kabloya göre yasaktır.

Aşırı yükleme ve sıkıştırma kaçının: Kabloyu aşırı gerginlik veya basınca maruz bırakmayın. Sinyal iletimini etkileyebilecek dahili iletken kırılmasını veya yalıtım hasarını önlemek için ekipman bileşenleri tarafından sıkmaktan veya ezmekten kaçının.
