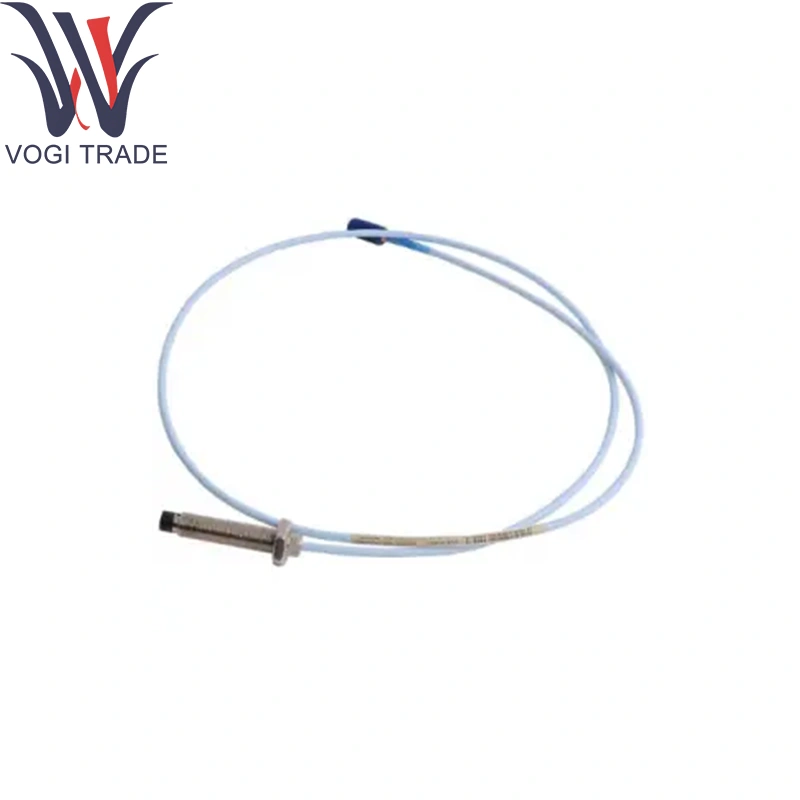

Işın Nevada 330103-03-10-10-02-00

Sipariş bilgileri

3300 xl 8 mm yakınlık probları, metrik

330103 3300 XL 8 mm prob, m10 x 1 iplik, zırhsız (2)

330104 3300 XL 8 mm prob, m10 x 1 iplik, zırhlı (2)

Parça Numarası-BB-CC-DD-EE

A: Taşınmamış uzunluk seçeneği

10 mm'lik artışlarla sipariş

Uzunluk yapılandırmaları:

Maksimum işsiz uzunluk: 230 mm

Minimum işsiz uzunluk: 0 mm

Örnek: 0 6 = 60 mm

B: Genel vaka uzunluğu seçeneği

10 mm'lik artışlarla sipariş

Metrik iş parçacığı yapılandırmaları:

Maksimum vaka uzunluğu: 250 mm

Minimum vaka uzunluğu: 20 mm

Örnek: 0 6 = 60 mm

C: Toplam uzunluk seçeneği

05 0,5 metre (1,6 feet)

10 1.0 metre (3,3 feet)

15 1.5 metre (4,9 feet)

20 2.0 metre (6,6 feet)

50 5.0 metre (16.4 feet)

90 9.0 metre (29.5 feet)

D: Konektör ve kablo tipi seçenek

01 Konektör Koruyucu, Standart Kablo ile Minyatür Koaksiyel Clickloc Konektörü

02 minyatür koaksiyel Clickloc konektörü, standart kablo

11 Konektör Koruyucu, Fluidloc Kablosu ile Minyatür Koaksiyel Clickloc Konektörü

12 minyatür koaksiyel tıklama konnektörü, fluidloc kablosu

E: Ajans Onay seçeneği

00 Gerekmiyor

05 CSA, ATEX, IECEX onayları

Teknik parametreler

Doğrusal Aralık: Nevada 330103-03-10-02-00 için 1.0mm (40mils) tam ölçekli

Duyarlılık: Isen Nevada 330103-03-10-02-00'de –23vdc uyarma işleminde 50mv/µm (125mv/mil) ±% 5

Çıkış Açıklığı: Doğrusal Aralık Üzerindeki –2V ila –12VDC

Doğrusallık: tam ölçekin ±% 1'i

Frekans yanıtı: DC ila 10kHz (–3db)

Çalışma sıcaklığı: –35 ° C ila +125 ° C (prob); –20 ° C ila +80 ° C (kablo)

Çevre Mührü: IP65 Çiftlendiğinde

Basınç Derecelendirmesi: Basınçlı Uygulamalar için bölme bezi veya Thermowell gerektirir

Ürün fonksiyonu

Işınlı Nevada 330103-03-10-10-02-00, prob ucu ile dönen şaft arasındaki dakika hava boşluğu varyasyonlarını yer değiştirme ile orantılı bir AC voltajına dönüştürür. Düşük gürültülü, empedans eşleştirilmiş sinyal, doğrusallaşma ve gerçek zamanlı analiz için Proximitor® modüllerine ışıltı Nevada 330103-03-10-10-02-00 yoluyla iletilir.

Uygulama alanları

Buhar ve Gaz Türbinleri: Kontrol-kabinet kurulumlarında Isen Nevada 330103-03-10-10-02-00 kullanılarak yatak temizliği ve ovma tespiti

Kompresörler ve Pompalar: Dalgalanma kontrolü için şaft pozisyonu geri bildirimi

Motorlar ve Jeneratörler: Bitiş ve Dengesizlik Tespiti

OEM SKID Paketleri: Işınlı Nevada 330103-03-10-10-02-00 içeren kayaklarda dahili kablolama

Ar-Ge & Test Tesisleri: Bently Nevada 330103-03-10-10-02-00 ile yapılan çalışmalar için esnek prob yerleştirme
