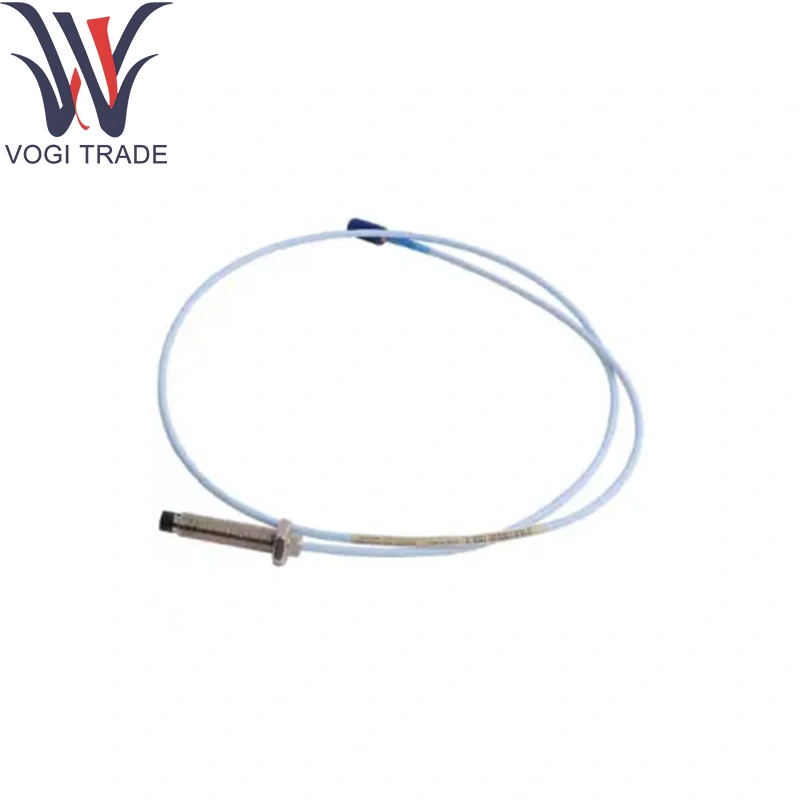

Işın Nevada 330103-00-05-05-02-00

Sipariş bilgileri

3300 xl 8 mm yakınlık probları, metrik

330103 3300 XL 8 mm prob, m10 x 1 iplik, zırhsız (2)

330104 3300 XL 8 mm prob, m10 x 1 iplik, zırhlı (2)

Parça Numarası-BB-CC-DD-EE

A: Taşınmamış uzunluk seçeneği

10 mm'lik artışlarla sipariş

Uzunluk yapılandırmaları:

Maksimum işsiz uzunluk: 230 mm

Minimum işsiz uzunluk: 0 mm

Örnek: 0 6 = 60 mm

B: Genel vaka uzunluğu seçeneği

10 mm'lik artışlarla sipariş

Metrik iş parçacığı yapılandırmaları:

Maksimum vaka uzunluğu: 250 mm

Minimum vaka uzunluğu: 20 mm

Örnek: 0 6 = 60 mm

C: Toplam uzunluk seçeneği

05 0,5 metre (1,6 feet)

10 1.0 metre (3,3 feet)

15 1.5 metre (4,9 feet)

20 2.0 metre (6,6 feet)

50 5.0 metre (16.4 feet)

90 9.0 metre (29.5 feet)

D: Konektör ve kablo tipi seçenek

01 Konektör Koruyucu, Standart Kablo ile Minyatür Koaksiyel Clickloc Konektörü

02 minyatür koaksiyel Clickloc konektörü, standart kablo

11 Konektör Koruyucu, Fluidloc Kablosu ile Minyatür Koaksiyel Clickloc Konektörü

12 minyatür koaksiyel tıklama konnektörü, fluidloc kablosu

E: Ajans Onay seçeneği

00 Gerekmiyor

05 CSA, ATEX, IECEX onayları

Teknik parametreler

Doğrusal Aralık: Nevada 330103-00-05-05-02-00 için 1.0mm (40mils) tam ölçekli

Duyarlılık: Isen Nevada 330103-05-05-02-00'de –23vdc uyarma işleminde 50mv/µm (125mv/mil) ±% 5

Çıkış aralığı: Doğrusal aralık üzerinden –2V ila –12V

Doğrusallık: tam ölçekin ±% 1'i

Frekans yanıtı: DC ila 10kHz (–3db)

Çalışma sıcaklığı: –35 ° C ila +125 ° C (prob); –20 ° C ila +80 ° C (PVC kablosu)

Çevre Mührü: IP65 Bağlayıcıyla eşleştirildiğinde

Basınç Derecelendirmesi: Basınçlı Uygulamalar için Bulkhead veya Thermowell ile Kullanın

Ürün fonksiyonu

Işınlı Nevada 330103-00-05-05-02-00, prob ucu ve dönen şaftı oransal AC voltajına dönüştürür. Armarsız, empedans eşleştirilmiş kablo, doğrusallaştırma, dijitalleşme ve gerçek zamanlı boşluk/titreşim analizi için proximitor® modüllerine hafif Nevada 330103-00-05-05-02-00 yoluyla düşük gürültü sinyallerini iletir.

Uygulama alanları

Buharlı ve Gaz Türbinleri: Korunan Dolaplarda Işınlı Nevada 330103-00-05-05-02-00 İLE YAPILANDIRMA VE OLURMA TEDARİK

Santrifüj ve pistonlu kompresörler: Dalgalanma Kontrolü ve Şaft pozisyonu geri bildirimi

Endüstriyel pompalar ve motorlar: Muhafazalarda dengesizlik ve yanlış hizalama izleme

Araştırma ve Test Tesisleri: Işınlı Nevada 330103-00-05-05-02-00 kullanan Yüksek Film Titreşim Çalışmaları

OEM Skids & Paneller: Işınlı Nevada 330103-00-05-05-02-00 içeren paketlerdeki dahili prob koşumları
