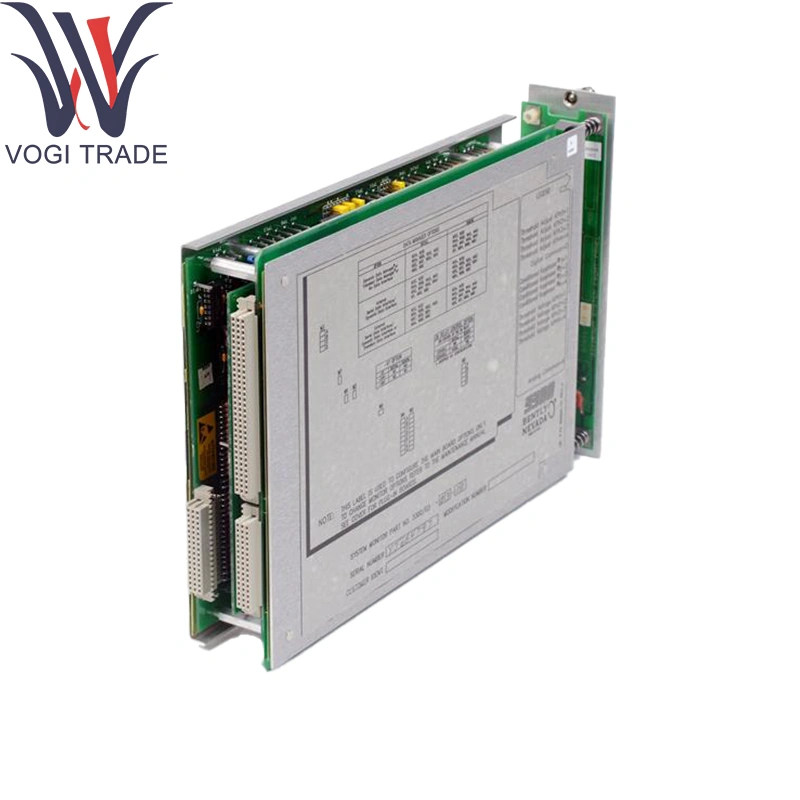

Marka: Isen NevadaAçıklama: 3300/03-01-01Durum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 8Ödeme Süresi: T/TNakliye Limanı: ShenzhenBently Nevada 3300/03-01-01, merkezi sistem monitörü olarak hizmet etmek için 3300 serisi bir rafa monte eder ve dört adede kadar Proksimitor® koşullu kanal (yakınlık veya titreşim) toplar.
| Üretmek |
Işın Nevada |
| Model numarası |
3300/03-01-01 |
| Sipariş numarası |
3300/03-01-01 |
| Katalog |
3300 Sistem |
| Tanım |
Sistem Monitör Modülü |
| Menşei ülke |
Amerika |
| HS kodu |
8473309000 |
| Boyut |
38*32*4 (cm) |
| Ağırlık |
0.7 kg |
Sipariş bilgileri
Sistem monitörü
3300/03-axx-bxx
A: Tür
0 1 Standart
0 2 Seri Veri Arayüzü
0 3 Dinamik Veri Arayüzü ve Seri Veri Arayüzü
B: Onay seçeneği
0 0 Yok
0 1 CSA/NRTL/C
0 2 ATEX Kendi Kendine Sertifikasyon
Not: ATEX onayı, monitör rafının hava koşullarına dayanıklı bir gövdeye takılmasını gerektirir.
Yükseltme Kiti 143121
0 1 SDI yükseltmesi için temel
0 2 SDI TO DDI Yükseltme
0 3 DDI yükseltmesi için temel
Teknik parametreler
Girişler:
4 × Koşullu Yakınlık/Titreşim Kanalları (0-50vp-P)
Analog çıkışlar:
Bently Nevada 3300/03-01-01'de 4 × 0-10v veya 4-20m (kanal başına seçilebilir)
Uyumluluk: Geçerli mod için RL ≥ 500Ω
Dijital Alarmlar:
8 Ayrık Forma Röle Çıkışı (Kanal Alarmları ve Ortak Arıza) Isen Nevada 3300/03-01-01
Filtreleme: Kanal başına alan seçilebilir yüksek geçiş (0.5-100Hz) ve düşük geçiş (1-10 kHz)
ADC çözünürlüğü: 16 bit Δς, eşzamanlı örnekleme
Güncelleme oranı: Analog için kanal başına 1kHz; Alarmlar için 100Hz
Doğruluk: Analog çıkışlarda ±% 1 tam ölçekli
İzolasyon: 1kv kanal-chassis ve çıktı-cassis
Güç: 24VDC (18-32V), ≤5w
Çalışma sıcaklığı: 0 ° C ila +70 ° C; %95 RH Yoğunlaşmayan Nem
Ürün fonksiyonu
Veri Toplama: Proximitor® koşullu sinyalleri Isen Nevada 3300/03-01-01 aracılığıyla toplar ve temizleme ve titreşim metriklerini birleştirir.
Analog ölçeklendirme: Dijital kanal verilerini DCS/PLC entegrasyonu için endüstri standart analog döngülerine dönüştürür.
Alarm Üretimi: Her kanalı kullanıcı tarafından programlanan ayar noktalarıyla karşılaştırır ve uyarılar için röle çıkışlarını kullanır.
Diagnostics: Monitörler giriş sağlığı (prob varlığı, kablo sürekliliği) ve modül kendi kendine sağlık.
Uygulama alanları
Türbin ve kompresör kontrol panelleri: Koruma ve denge testi için şaft klerensinin ve titreşimin merkezi izlenmesi.
Proses Makine Göbekleri: Çoklu prob sinyallerini analog ve ayrık çıkışlara birleştirme.
OEM Skid Paketleri: Gömülü Sistem Monitörü Tırıltı Teslim Analog Döngüler ve Alarmlar Sağlayan Nevada 3300/03-01-01.
Getirme kurulumları: Modern dijital çekirdek izleme ile eski 3300 rafları yükseltme.
Taşınabilir Test Teçhizatları: Bench-Testing Proximitor® Kartları için Modül Bently Nevada 3300/03-01-01 kullanılarak.
