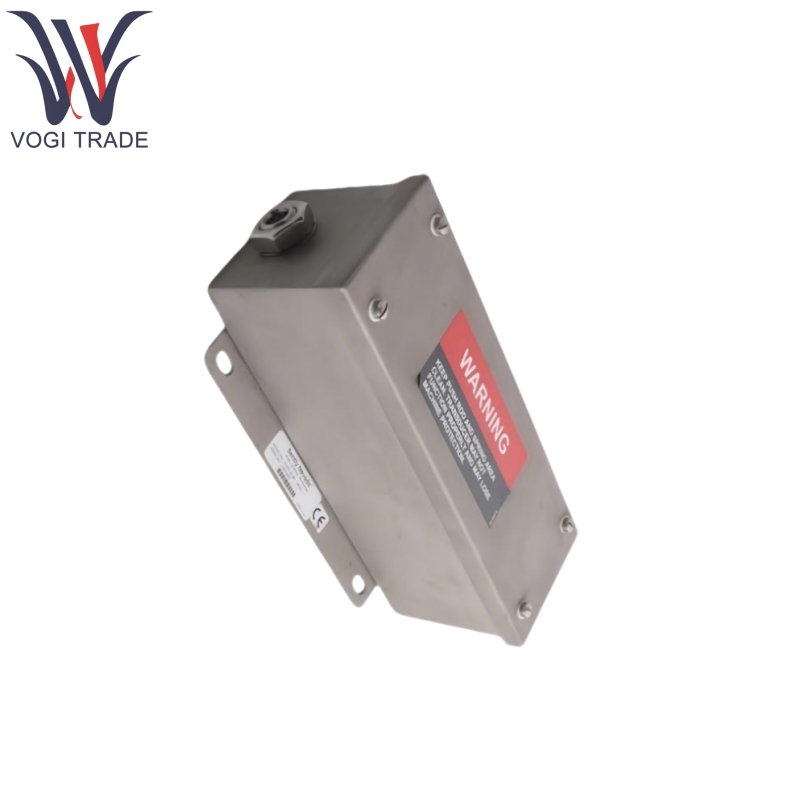

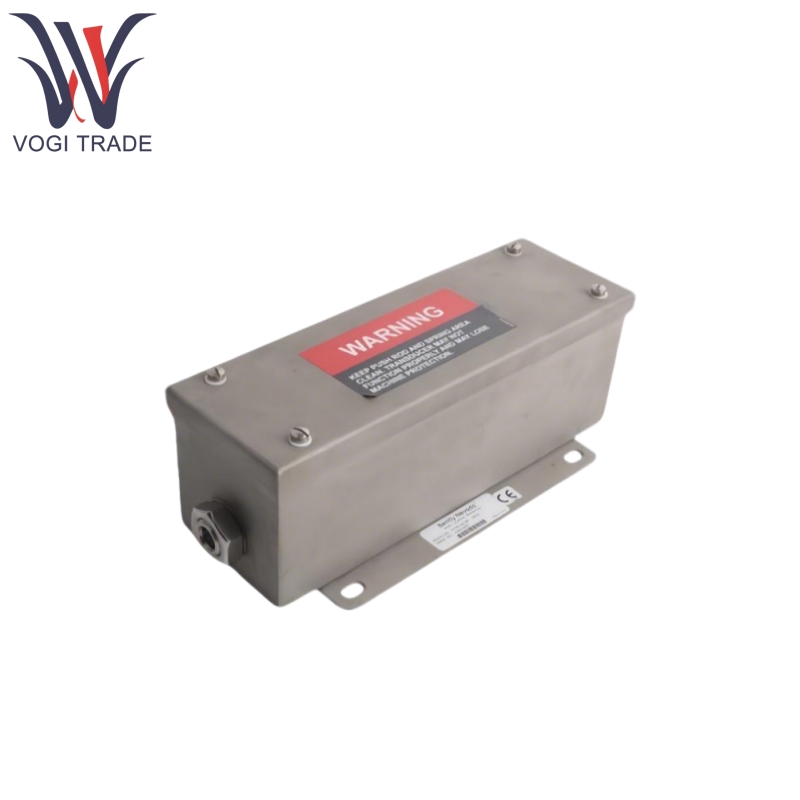

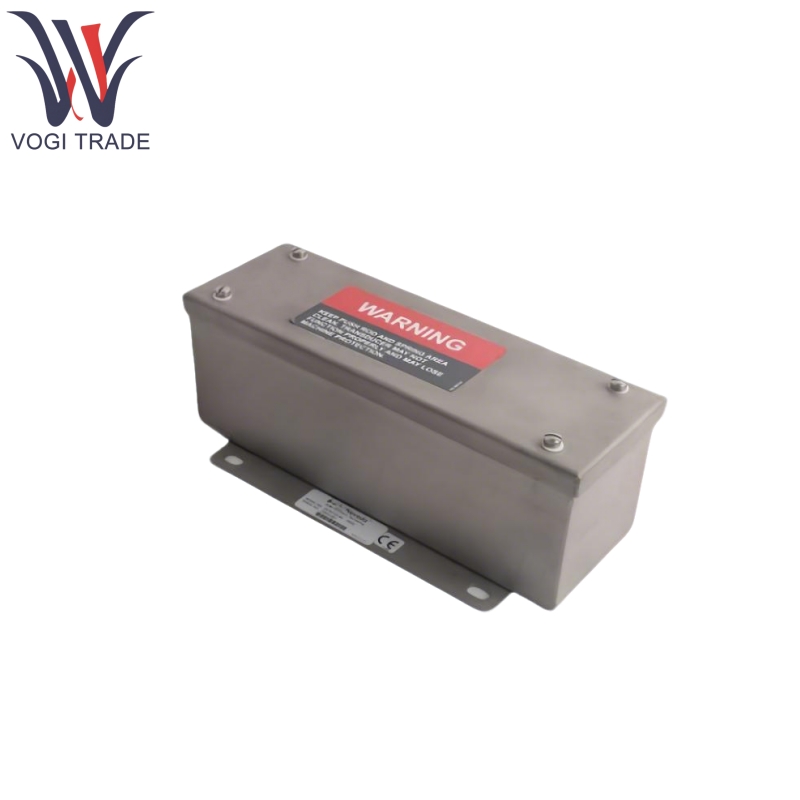

Işınlı Nevada 24765-02-01

Ürün özellikleri

Işınlı Nevada 24765-02-01 Çekirdek işlevi, başlangıç ve çalışma sırasında sıcaklık değişiklikleri nedeniyle türbin gövdesinin termal genleşme miktarını izlemektir:

Gövdenin termal genleşmesinin temellere göre yer değiştirmesinin ölçülmesi.

Tek bir ayağın sıkışması nedeniyle gövdenin deformasyonunu veya makineye verilen hasarı önlemek için çift sensör konfigürasyonu ile gövdenin kayan ayağının konumunun izlenmesi.

Genişleme farklılıkları nedeniyle dönme ve sabit parçalar arasındaki sürtünmeyi önlemek için kabuğun ve rotorun termal genleşme oranlarının eşleştirilip eşleşmediğini belirlemeye yardımcı olur.

Işınlı Nevada 24765-02-01, doğrusal değişken diferansiyel transformatör (LVDT) prensibine dayanmaktadır ve endüstriyel türbin durumu izleme senaryoları için su geçirmez bir koruyucu gövde ile donatılmıştır.

Ürün işlevleri

1. Nevada 24765-02-01, bir çubuğun mekanik olarak yer değiştirmesini, muhafazanın termal genişlemesinin son derece doğru ölçümü için bir elektrik sinyaline dönüştüren LVDT teknolojisine dayanmaktadır.

2. Gövde 400 serisi manyetik paslanmaz çelik, NEMA 3 (toz ve sıçrama geçirmez), bobin çevresel stabilite için lamine cam epoksi reçineden yapılmıştır ve uçlar, endüstriyel kablo gereksinimlerini karşılamak için 25 AWG çok sarmallı bakır tel, Teflon yalıtımlı ve 31 cm (12 inç) uzunluğundadır.

3.Bir doğrusallık (tam ölçeğin ±% 0.5'i) ölçüm doğruluğunu sağlar; uzun süreli kullanım için düşük sürüklenmeye sahip güçlü stabilite (tam ölçeğin% 0.125'i); Hırslı Nevada 24765-02-01, çok çeşitli sıcaklık çalışma ortamına uyum sağlamak için düşük sıcaklıkta orantılılık faktörü (%0.07/° C) katsayısı ile telafi edilmiştir.

4. Nevada 24765-02-01 çift sensör konfigürasyonunu destekler, monitör, kabuk kayan ayak sıkışması ve diğer anormal durum tetikleyici alarmı ile bağlanabilir.

Ürün Uygulamaları

Işınlı Nevada 24765-02-01 esas olarak büyük ölçekli türbinlerin (örneğin buhar türbini, gaz türbini) durum izlenmesine uygulanır ve belirli senaryolar şunları içerir:

Türbin başlatma aşaması: Bileşenlerin sürtünmesini önlemek için gövde ve rotorun termal genleşme oranlarının eşleştirilip eşleştirilmediğini izleme.

Çalışma aşaması: Ekipmanın güvenli sınırlar içinde çalışmasını sağlamak için gövdenin termal genişlemesinin gerçek zamanlı izlenmesi.

Arıza Uyarısı: Muhafazanın deformasyonunu veya sıkışma nedeniyle makineye verilen hasarı önlemek için çift sensör konfigürasyonu yoluyla kayar ayağın durumunun izlenmesi.

Ürün parametresi

Giriş gücü +24 VDC, minimum 30 mA

Ölçek faktörü 0.404 V/mm (10.25 v/in)

Doğrusal Aralık ± 25.4 mm (± 1.00 inç) -3 dB frekans 15 Hz

Çıkış Empedansı 7 KΩ Nominal (Tüm Modeller)

Minimum yük direnci 100 kΩ

Çıkış dalgalanması <% 1 tam ölçekli

Doğrusallık ±% 0.5 tam aralık

Stabilite% 0.125 tam ölçekli

Ölçek faktörü sıcaklık katsayısı%0.07/° C (%0.04/° F)

Çalışma sıcaklığı -18 ° C ila +71 ° C (0 ° F ila +160 ° F)

Depolama sıcaklığı -54 ° C ila +93 ° C (-65 ° F ila +200 ° F)

11 ms için 250 g şok direnci

Titreşim direnci 10 g @ 0 ila 2 kHz
