Işınlı Nevada 23732-01

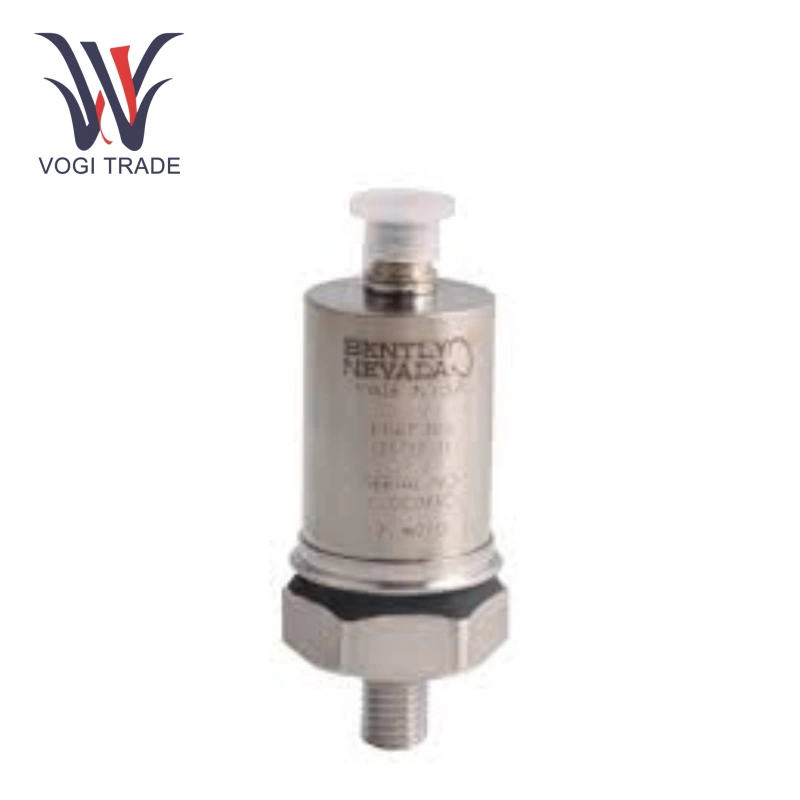

Ürüne Genel Bakış

Çıktı özellikleri (ivmeölçer):

Duyarlılık: 25 mV/g (2.55 mV/m/s²) ±%5.

Hızlanma aralığı: 75 g (735 m/s²) tepe.

Frekans yanıtı:

10 Hz ila 20 kHz (600 cpm ila 1.2 milyon cpm) ± 3 dB.

30 Hz ila 10 kHz (1800 CPM ila 600.000 cpm) ±%5.

Monte edilmiş rezonans frekansı: minimum 30 kHz.

Genlik doğrusallık:

±% 1 ila 50 g (490 m/s²) pik.

±% 5 ila 75 g (735 m/s²) pik

Makine muhafazasından izolasyon sağlayan yerleşik izolatörler ile ortak sistemle bağlantılı olarak bağlıdır.

Şok hayatta kalma: ± 5000 g (± 49,050 m/s²) tepe noktası

Arayüz modülü özellikleri

Giriş: Güç Gereksinimleri -18 ila -24 VDC, 15 mA maksimum (10 mA tipik). Kablo uzunluğu maksimum 305 m (1000 ft).

Çıktı: Hassasiyet 100 mV/g (10.2 mV/m/s²) nominal.

Çevresel sınırlar: çalışma sıcaklığı -40 ° C ila +100 ° C (-40 ° F ila +212 ° F),% 95'e kadar nispeten nem, kondenetsiz, ağırlık 170 g (6 oz).

Özellik

25 mV/g (2.55 mV/m/s²) ±% 5 duyarlılık ve mükemmel genlik doğrusallığı ile doğru Nevada 23732-01 doğru ölçüm verilerini sağlar.

10 Hz ila 20 kHz frekans tepkisi aralığına sahip, çeşitli çalışma koşulları altında ekipmandaki hızlanma değişikliklerini tam olarak yakalar.

Işınlı Nevada 23732-01 Kullanılan 316L paslanmaz çelik muhafaza, mükemmel korozyon ve aşınma direnci sunar ve sert ortamlarda uzun süreli sabit çalışma sağlar.

Arayüz modülü ve monitör arasında maksimum kablo uzunluğuna sahip 23732-01, büyük endüstriyel tesislerde uzun mesafeli sinyal iletimini kolaylaştırır.

Başvuru

Buhar türbinleri ve jeneratörler gibi büyük ekipmanların titreşim ivmesini izlemek, gevşek bileşenler ve aşınma gibi potansiyel hataları derhal tanımlamak için kullanılır.

Petrokimya bitkileri içindeki çeşitli pompaların, kompresörlerin ve diğer ekipmanların çalışma durumunu izlemek için uygun olan Nevada 23732-01.

Aksesuarlar ve Boyut Çizimleri

Bu belge, kolay kurulum ve entegrasyon için ivmeölçer ve arayüz modülünün ayrıntılı boyut çizimlerini sağlar.

Arayüz Modülü Boyutlu Çizim (Şekil 1):

Bu çizim, arayüz modülünün fiziksel boyutlarını gösterir ve kurulum planlaması için kullanışlıdır.

23732 İvmeölçer Boyut Çizimi (Şekil 2):

Bu çizim, montaj dişleri ve yükseklik dahil olmak üzere 23732-01 ivmeölçerinin ayrıntılı boyutlarını (milimetre/inç cinsinden) sağlar ve kurulum için önemli bir referanstır.
