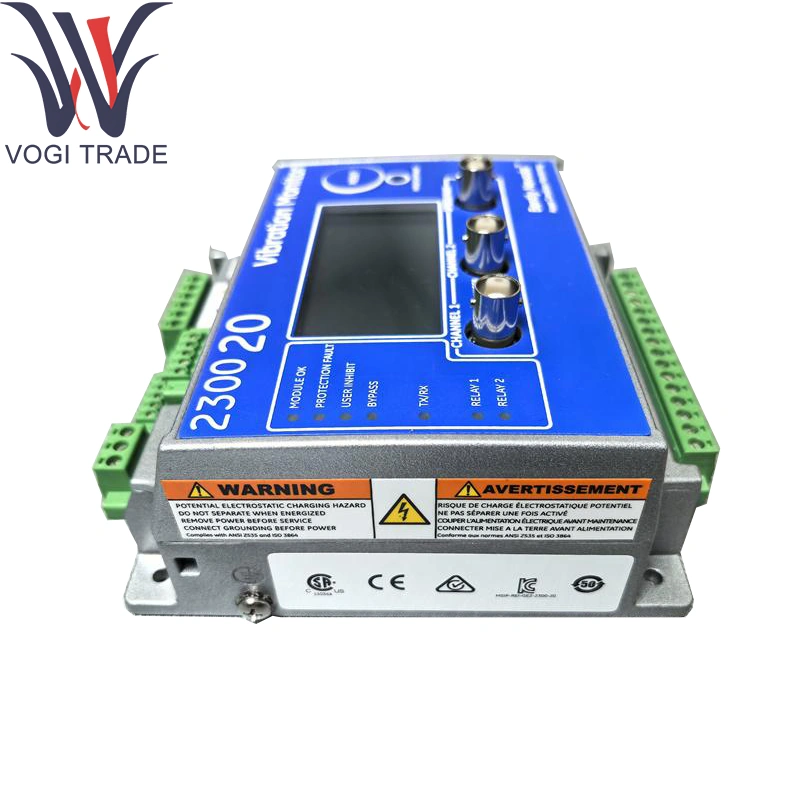

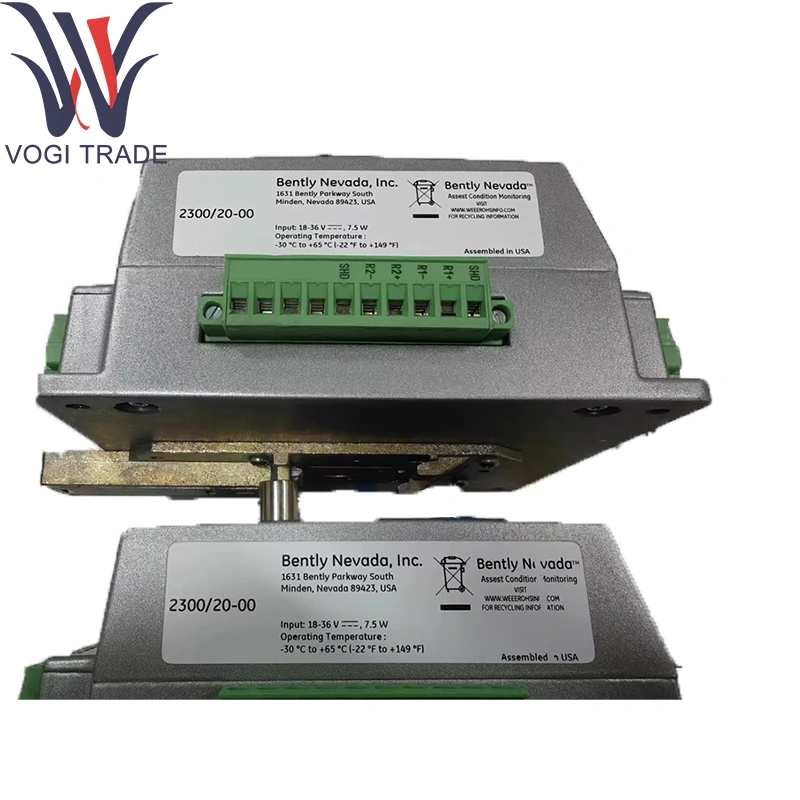

Işınlı Nevada 2300/20-00

Sipariş bilgileri

2300/20-aa: 4-20 mA çıkışıyla izleyin

(DIN Demiryolu Montajı Montajı, Manuel ve Monitör Yapılandırma Yazılımı dahil)

A: Onay seçeneği

00 Yok

02 Çoklu Patlayıcı Atmosfer Sertifikaları (ATEX/IECEX/CSA)

Teknik parametreler

Giriş:

Yakınlık Probu (girdap akımı) Isuklu Nevada 2300/20-00 için 0-50 VP-P

Hız dönüştürücü (IEPE) 0.1 - 100 mm/s rms

Çıktı (seçilebilir):

± 10 V analog (≥ 2 kΩ)

4-20 mA akım döngüsü (RL ≤ 600 Ω) Isen Nevada 2300/20-00'den

Frekans Yanıtı: 2 Hz - 10 kHz (± 1 dB)

Kazanç Doğruluğu: ± % 1 tam ölçekli

Çözünürlük: 12 bit analog dönüşüm

Filtreleme:

Sabit 2 Hz yüksek geçiş

1, 2, 5 veya 10 kHz'de tarla seçilebilir düşük geçiş

Alarm Fonksiyonları: Kanal başına iki bağımsız alarm, alan programlanabilir ayar noktaları

İzolasyon: 2 KV Galvanik İzolasyon Kanaldan Topa

Güç: 24 V DC (18-32 V DC), Işın Nevada 2300/20-00 için 2 W maks.

Çalışma sıcaklığı: 0 ° C ila +70 ° C (standart)

Ürün fonksiyonu

Sinyal Koşullandırma: Gürültü azaltılmış çıkışlar için ışıltı Nevada 2300/20-00'deki ham prob sinyallerini yükseltir ve doğrusallaştırır.

Alarm İzleme: Titreşim seviyesini sürekli olarak gezi eşikleriyle karşılaştırır ve alarmları ışıltı Nevada 2300/20-00 aracılığıyla raf modüllerine bildirir.

Diagnostics: Yerleşik Self-Test, rafın durum veriyolunda işaretleme arızalarını, sensör kablo sürekliliğini izler.

CCevher Destekleme Modülleri

2300/00 Raf Şasi: Isenli Nevada 2300/20-00 dahil olmak üzere 8 modül evler, arka plan güç ve veri otobüsü sağlar

2300/01 CPU Modülü: Arayüz modülü çıkışları ana bilgisayar sistemlerine

2300/03 Röle Modülü: Alarm sinyalleri için Form-C röle çıkışları sağlar

2300/04 Analog-Çıktı Modülü: Kanal çıkışlarını 4-20 mA döngülerine dönüştürür
