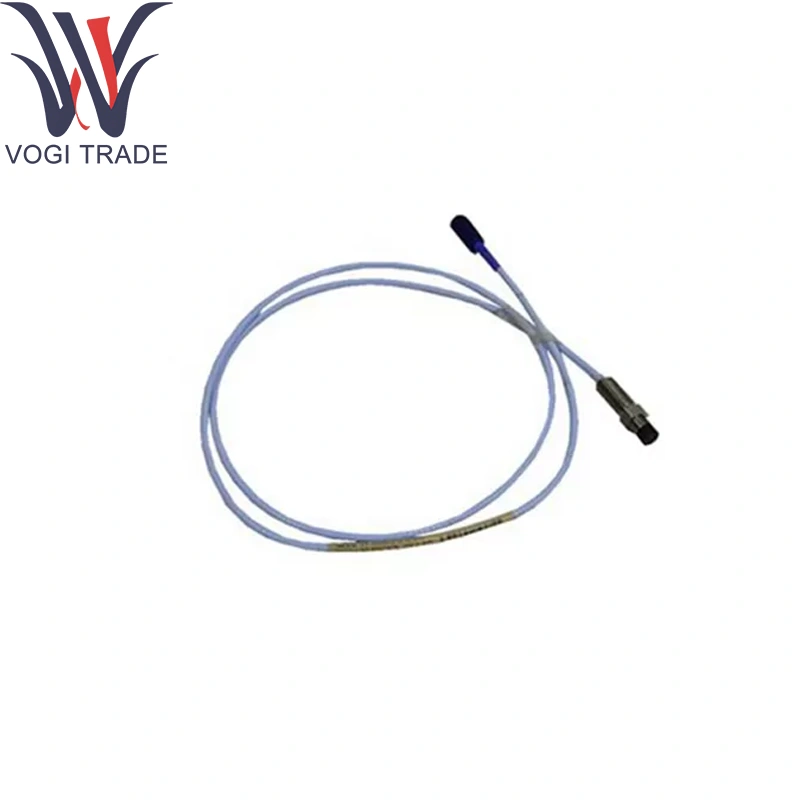

Işın Nevada 21508-02-12-05-02

Sipariş bilgileri

Parça Numarası: 21508-02-12-05-02

Seri: 3300xl Proximity Prob Sistemi

Prob ucu çapı: 8mm (0.315in) karbür algılama yüzü

Prob-burun uzunluğu kodu (“02”): 2mm (0.08in) omuzdan uçtan uca

Kablo Uzunluğu Kodu (“12”): 12m (39.4ft) PVC ceketli, örgülü kalkan kablosu

Ceket Varyantı (“05”): Standart PVC

Konektör Kiti (“02”): Fabrikada kurulan 10 pimli mini-DIN

Montaj iş parçacığı: 3/8-24unf standardı

Teknik parametreler

Doğrusal Aralık: 2mm (80mils) Işın Nevada 21508-02-12-05-02 için tam ölçekli

Hassasiyet: Isen Nevada 21508-02-12-05-02

Çıkış aralığı: Doğrusal aralık üzerinden –2V ila –18V

Doğrusallık: tam ölçekin ±% 1'i

Frekans yanıtı: DC ila 10kHz (–3db)

Çalışma sıcaklığı: –35 ° C ila +125 ° C (prob); –20 ° C ila +80 ° C (PVC kablosu)

Çevre Mührü: IP65 Bağlayıcıyla eşleştirildiğinde

Basınç derecelendirmesi: Basınçlı uygulamalar için bölme veya termowell gerektirir

Ürün fonksiyonu

Prob ucu ve hedefi orantılı AC voltajına döndüren Nevada 21508-02-12-02 ile düzgün hava boşluğu varyasyonlarını dönüştürür. Empedans eşleştirilmiş kablo, uzatılmış çalışmalarda sinyal sadakatini korur, doğrusallaştırma ve gerçek zamanlı analiz için proksimitor® modüllerine çıktı sağlar.

Uygulama alanları

Buhar ve Gaz Türbinleri: Büyük Ayak İzleme Kurulumlarında Işınlı Nevada 21508-02-12-05-02 ile Rulman Boşluğu ve Ovma Tespiti

Santrifüj kompresörler ve pompalar: Dalgalanma kontrolü için uzaktan şaft pozisyonu geri bildirimi

Büyük Motorlar ve Jeneratörler: Uç Yollama Titreşim İzleme

OEM kızak monte paneller: Isen Nevada 21508-02-12-05-02 içeren paketlerdeki fabrikada kurulan kablo demetleri

Test ve Kalibrasyon Teçhizatları: Esnek Prob Yerleşimi ile Tezgah Ölçekli Test
