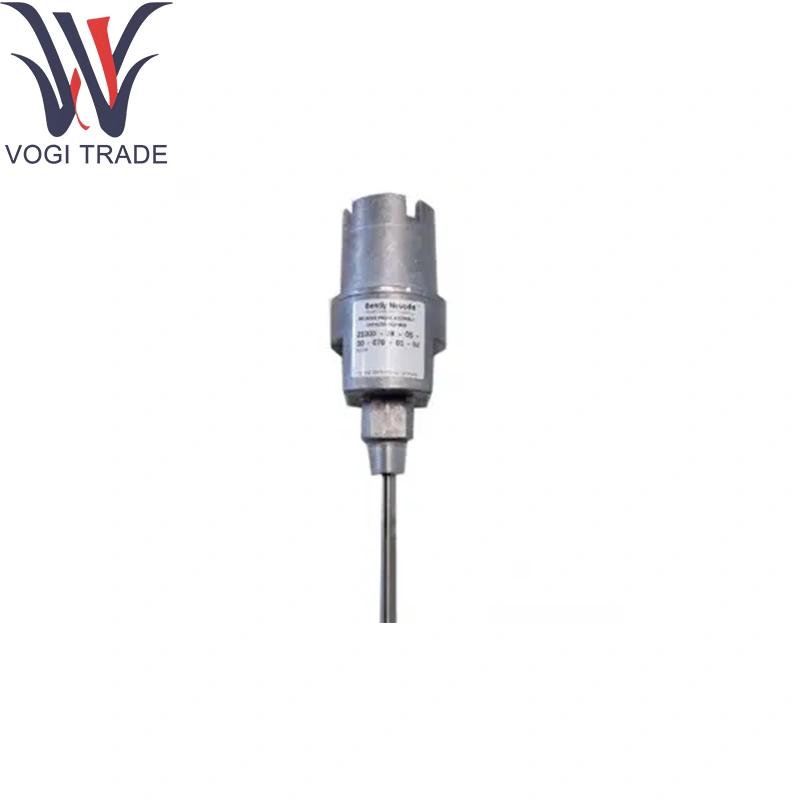

Işın Nevada 21000-16-10-00-256-13-02

Sipariş bilgileri

21000-AA-BB-CC-DDD-EE-FF

A: Konektörlü prob

00 Prob gerekli değil

14 420 Nükleer

16 3300 XL 8mm prob

26 3300 XL NSV probu

27 3300 XL NSV Probu, Seçilebilir Tehlikeli Alan Onayları

28 3300 XL 8mm Prob, Seçilebilir Tehlikeli Alan Onayları

29 3300 XL 11mm prob

30 3300 XL 11mm Prob, Seçilebilir Tehlikeli Alan Onayları

Konektör koruyucu ile 31 3300 XL NSV probu

32 3300 XL NSV Konektör Koruyucu ile Prob, Seçilebilir Tehlikeli Alan Onayları

33 3300 XL 8mm konektör koruyucu prob

34 3300 XL 8mm Konektör Koruyucu, Seçilebilir Tehlikeli Alan Onayları

35 3300 XL Konektör Koruyucu ile 11mm Prob

36 3300 XL Konektör Koruyucu ile 11mm Prob, Seçilebilir Tehlikeli Alan Onayları

37 3300 XL 8mm Prob, ETR, Seçilebilir Tehlikeli Alan Onayları (Yalnızca 21000 için mevcuttur)

B: Prob kablo uzunluğu

00 Prob kablosu gerekli değil

05 0,5 m (20 inç)

10 1.0 m (39 inç)

12 12.0 inç

18.0 inç

24 24.0 inç

30.0 inç

36.0 inç

C: Standoff adaptörü (Seçenek C boyutu)

15 Minimum Uzunluk 1,5 inç (38 mm)

75 Maksimum uzunluk 7.5 (191 mm)

Tavsiye

13 mm (0,5) artışlarla sipariş

Örnekler

1,5 inç (38 mm) = 15

Standoff adaptörü yok = 00

D: Prob penetrasyonu (Seçenek D boyutu)

10 minimum uzunluk 1.0 inç (25,4 mm)

Diğer

Tavsiye

3 mm (0,1) artışlarla sipariş

Örnekler

3.7 (94 mm) = 037

22.4 (569 mm) = 224

E: bağlantı parçaları

00 bağlantı parçaları olmadan

01 One 3/4-14

02 İki 3/4-14 NPT Patlama geçirmez bağlantı parçaları

03 One 3/4-14 NPT fişi

Bir 3/4-14 ila 1/2-14 NPT redüktör

Aşağıdaki kablo boyutları için grometli bir kablo conta kavrama:

• 1/8 ila 3/16 inç

• 1/4 ila 5/16 inç

• 5/16 ila 3/8 inç

04 One 3/4-14 NPT fişi

F: montaj iş parçacığı

01 İpliksiz döküm olarak

02 3/4-14 NPT

Standoff adaptör uzunluğu seçeneği 00 değilse sipariş edilmelidir.

04 1/2-14 BSP

Teknik parametreler

Malzeme: 316SS gövdesi; PPS izolatörü; Işınlı Nevada 21000-16-00-256-13-02 için Viton O halkaları

Basınç derecesi: 10000psi'ye kadar (uygun o halka seçimi ile)

Sıcaklık Derecesi: –35 ° C ila +200 ° C

Titreşim Direnci: IEC 60068 2 6, 5G sinüzoidal, 50Hz-500Hz'de Hırslı Nevada 21000-16-10-00-256-13-02

EMC Koruma: Çiftlendiğinde 1GHz'de 100dB EMI/RFI zayıflaması sağlar

Giriş Koruması: IP68 (konektörler eşleştirilmiş ve o halkalar takılı ile)

Hizalama Toleransı: Flanş deliklerine ± 0.1mm konsantriklik

Ürün fonksiyonu

Prob Destek ve Hizalama: Sert bir şekilde, kontrollü hava boşluklarında dönen şaftlara kadar haşinat nevada 21000-16-10-256-13-02 ile yakınlık problarını konumlandırır.

Çevre Contası: Kablo girişini kirletici maddelerden korur.

Titreşim izolasyonu: Yapısal titreşim iletimini sönümlüyor.

Servis edilebilirlik: Esir vidalı tasarımı, flanş sökülmeden prob bakımını sağlar.

Uygulama alanları

Buhar ve Gaz Türbinleri: Boşluk izleme için yatak kapakları üzerinde Işınlı Nevada 21000-16-10-00-256-13-02 ile flanş monteli muhafazalar.

Kompresörler ve pompalar: yağlanmış ortamlarda yüksek basınçlı penetrasyon bağlantı parçaları.

Endüstriyel Motorlar ve Jeneratörler: Işınlı Nevada 21000-16-10-00-256-13-02 kullanılarak kapalı şaft pozisyonu algılama.

Offshore & Deniz: Tuzlu prensör ortamlarında Işınlı Nevada 21000-10-00-256-13-02 sırtlı Nevada 21000-16-10-00-256-13-02.

Test Hücreleri ve Ar-Ge kuleleri: Laboratuar teşhisi için hızlı değişim armatürleri.
